Bläk 89E New York

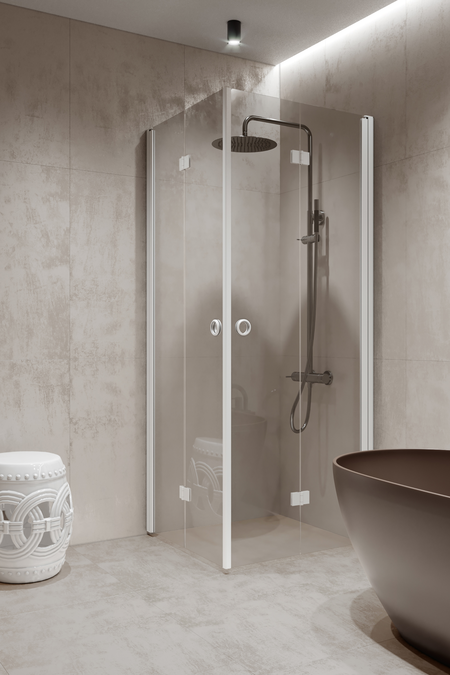

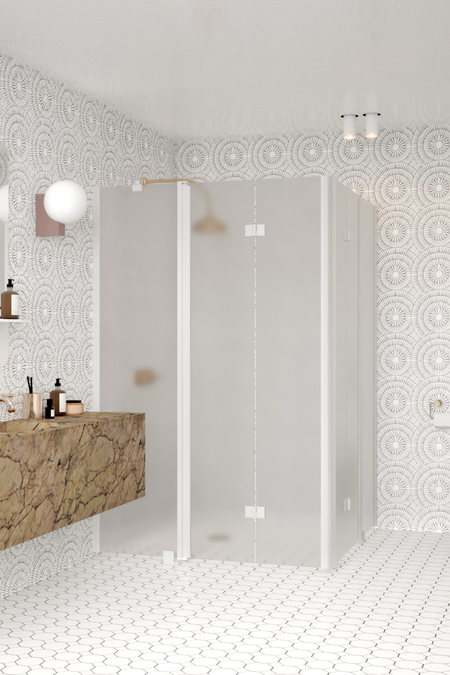

Suihkunurkka taittuvilla ovilla joissa kiinteät osat

Suihkunurkka koostuu kahdesta kiinteästä seinästä joihin on saranoitu taittuvat ovet. Tuote soveltuu hyvin suihkukulmaan, jossa ovet eivät välttämättä mahdu kunnolla avautumaan ulospäin ja jossa tila on ahdas myös suihkutilan sisäpuolella. Taittuva ovi ei vaadi avautuakseen tilaa suihkutilan ulkopuolelta vaan ovi kääntyy taittaen suihkutilan sisään niin, että ovilasit laskostuvat pieneen tilaan rakennuksen seinän suuntaisesti. Kiinteät seinät voidaan mitoittaa suihkutilan sisäpuolella olevien kalusteiden (esim. sekoittaja) mukaisesti niin, että ovet eivät taittuessaan osu kalusteisiin. Ovet voidaan mitoittaa symmetrisesti tai niin, että ovet ovat eri kokoiset. Kun suihku ei ole käytössä, ovet voidaan kääntää rakennuksen seinien suuntaisesti.

Ovet kääntyvät molempiin suuntiin 90 astetta ja varustetaan säädettävillä keskityksillä. Keskitys pyrkii palauttamaan ovet takaisin auki ja kiinni -asentoihin. Uloimmat lasit kääntyvät lisäksi 180 astetta sisempiin laseihin nähden jolloin ovien lasit taittuvat toisiaan vasten suihkutilan sisäpuolelle. Magneettivedinpari pitää ovet tiiviisti suljettuna suihkun aikana.

Kiinteät paneelit asennetaan rakennuksen seinään seinäkiinnityslistoilla suihkutilan molemmin puolin. Ovipaneelit kiinnitetään molemmilta puolilta kiinteisiin paneeleihin. Tukitanko asennetaan kiinteän paneelin yläreunasta ja ruuvataan rakennuksen seinään. Laahustiivisteet voidaan kiinnittää paneeleihin ja kynnyslista asentaa ovipaneelien alle vedenpidon parantamiseksi. Magneettitiivisteet asennetaan kumpaankin ovipaneeliin, jotta oven voi sulkea tiiviisti.

Icon

16 Arkipäivää

Icon

20 vuoden takuu

Valkoiset (RAL 9016) ja mustat (RAL 9005) pintakäsittelyvaihtoehdot profiileille ovat polttomaalattuja. Tuotteessa käytettävät helat ovat mustaksi/valkoiseksi maalattua messinkiseosta.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana. Satiinilasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Huomioi, että satiinilasin etsattu pinta on muita lasityyppejä arempi naarmuille ja tahroille.

Suihkunurkan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Seinäkiinnitysprofiileissa on säätövaraa 7mm. Säätövaraa voidaan käyttää rakennuksen seinien mahdollisten kallistusten tasaamiseen tai suihkunurkan sivujen leveyksien kasvattamiseen ilmoitetusta vakiomitasta. Toisen tai molempien sivujen leveyksiä voidaan edelleen kasvattaa levennysprofiililla 34mm (lisävaruste). Levennysprofiili voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten. Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli tukea lattiaprofiilin avulla.

Tuotekoko

Suihkunurkan kiinteä seinä (A)

X

Suihkunurkan taittuva ovi (B)

X

Suihkunurkan kiinteä seinä (C)

X

Suihkunurkan taittuva ovi (D)

X

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 902mm - 909mm
- Sivu L2 : 902mm - 909mm
Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 33 mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli tukea lattiaprofiilin avulla.

Tuote

Tuotekoodi

Hinta

1

Bläk 89E New York

Tuotekoodi

89E-61-1111

Hinta

0.00 €

2

Bläk 714 Suihkunurkan kiinteä seinä
Valkoinen/Kirkas/A=260 x 1950

Tuotekoodi

714 61 0026

Hinta

385.00 €

3

Blak 715 Suihkunurkan taittuva ovi
Valkoinen/Kirkas/B=642 x 1950

Tuotekoodi

715 61 0062

Hinta

725.00 €

4

Bläk 714 Suihkunurkan kiinteä seinä
Valkoinen/Kirkas/C=260 x 1950

Tuotekoodi

714 61 0026

Hinta

385.00 €

5

Blak 715 Suihkunurkan taittuva ovi
Valkoinen/Kirkas/D=642 x 1950

Tuotekoodi

715 61 0062

Hinta

725.00 €

6

Magneettitiivistepari

Tuotekoodi

705 RL 0001

Hinta

0.00 €

7

YHTEENSÄ

Tuotekoodi

Hinta

2220.00 €

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 902mm - 909mm
- Sivu L2 : 902mm - 909mm
Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:

EAN: 6418379001063
