Forma 381

Suihkunurkka taittuvilla ovilla joissa kiinteät osat

Suihkunurkka koostuu kahdesta kiinteästä seinästä joihin on saranoitu taittuvat ovet. Tuote soveltuu hyvin suihkukulmaan, jossa ovet eivät välttämättä mahdu kunnolla avautumaan ulospäin ja jossa tila on ahdas myös suihkutilan sisäpuolella. Taittuva ovi ei vaadi avautuakseen tilaa suihkutilan ulkopuolelta vaan ovi kääntyy taittaen suihkutilan sisään niin, että ovilasit laskostuvat pieneen tilaan rakennuksen seinän suuntaisesti. Kiinteät seinät voidaan mitoittaa suihkutilan sisäpuolella olevien kalusteiden (esim. sekoittaja) mukaisesti niin, että ovet eivät taittuessaan osu kalusteisiin. Ovet voidaan mitoittaa symmetrisesti tai niin, että ovet ovat eri kokoiset. Kun suihku ei ole käytössä, ovet voidaan kääntää rakennuksen seinien suuntaisesti. Ovet kääntyvät molempiin suuntiin 90 astetta ja varustetaan säädettävillä keskityksillä. Keskitys pyrkii palauttamaan ovet takaisin auki ja kiinni -asentoihin. Uloimmat lasit kääntyvät lisäksi 180 astetta sisempiin laseihin nähden jolloin ovien lasit taittuvat toisiaan vasten suihkutilan sisäpuolelle. Magneettitiivistepari pitää ovet tiiviisti suljettuna suihkun aikana.

Kiinteät seinät kiinnitetään sivuista rakennuksen seiniin seinäkiinnitysprofiileilla ja tuetaan yläreunoista kulmaan asennettavalla vinotuella sekä alareunasta lattiaan liimattavalla helalla. Kiinteiden seinien lasien ja lattian väliin jää 25mm korkea rako. Lasin ja lattian väliin voidaan asentaa tiivistesokkelit (vakiovaruste), jolloin vesi ei pääse kulkemaan lasien alta. Ovilasien alareunoihin voidaan asentaa laahustiivisteet (vakiovaruste), jotka rajoittavat veden kulkua.Asennusohje Tuotteelle on saatavissa asennuspalvelu Suomen suurimmissa kaupungeissa. Asennuksen voi tilata asiakaspalvelustamme.

Icon

19 Arkipäivää

Icon

20 vuoden takuu

Lasin reunoihin kiinnitetyt profiilit valmistetaan alumiinista. Pintakäsittelyvaihtoehdoista valkoinen (RAL 9016) ja musta (RAL 9005) valmistetaan polttomaalaamalla. Harmaa ja kiiltävä ovat anodisoituja pinnoitteita. Profiilit hiekkapuhalletaan ennen anodisointia, jolloin anodisoitu pinta on mahdollisimman tasainen eikä siihen jää sormenjälkiä. Tuotteessa käytettävät heloitukset kuten lattiahelat ja vinotuet valmistetaan messinkiseoksesta jonka väritys vastaa valittua profiiliväriä. Mustan sekä valkoisen profiilin kanssa toimitetaan mustaksi tai valkoiseksi maalatut helat, kiiltävän profiilin kanssa kromatut sekä harmaan profiilin kanssa harjatulla nikkelillä pinnoitetut helat.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana. Kirkas, savu ja pronssi ovat sileäpintaisia ja läpinäkyviä laseja. Chinchilla, satiini ja reeded -lasit eivät ole täysin läpinäkyviä, yksityiskohdat eivät erotu lasin läpi. Chinchilla ja reeded -lasit ovat toiselta puolelta kuvioitu ja toiselta puolelta sileitä. Maitolasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Maitolasista tuotetta valittaessa on syytä huomioida, että lasin etsattu pinta on arka naarmuille ja tahroille.

Suihkunurkan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Seinäkiinnitysprofiileissa on säätövaraa 20mm. Säätövaraa voidaan käyttää rakennuksen seinien mahdollisten kallistusten tasaamiseen tai suihkunurkan sivujen leveyksien kasvattamiseen ilmoitetusta vakiomitasta. Toisen tai molempien sivujen leveyksiä voidaan edelleen kasvattaa levennysprofiililla 34mm (lisävaruste). Levennysprofiili voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten.

Tuotekoko

Suihkunurkan kiinteä seinä (A)

X

Suihkunurkan taittuva ovi (B)

X

Suihkunurkan kiinteä seinä (C)

X

Suihkunurkan taittuva ovi (D)

X

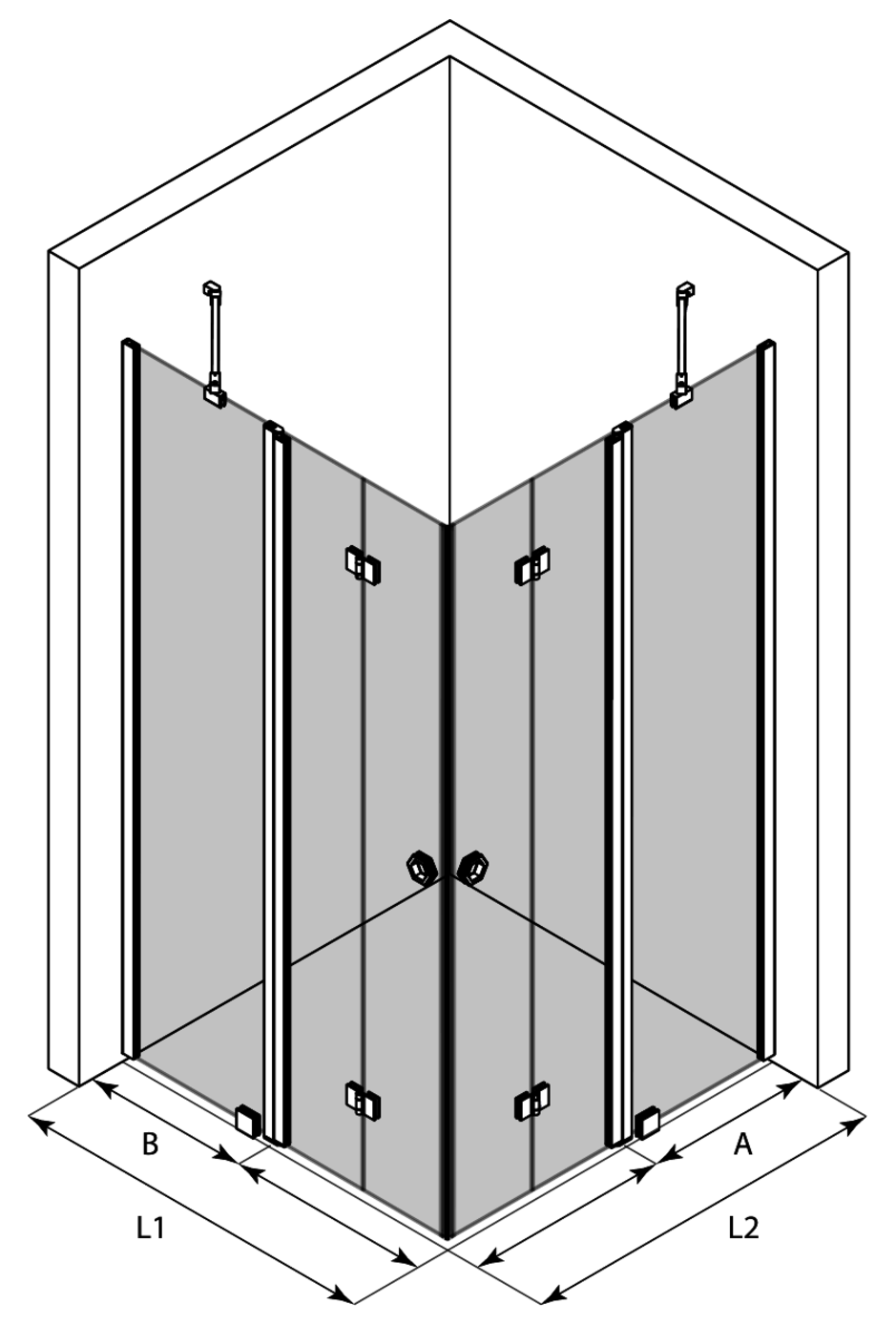

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 965mm - 985mm
- Sivu L2 : 965mm - 985mm
Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 33 mm korkea laahustiiviste. Lisävarusteena on saatavilla 50 mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000 mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10 mm ja leveys 16 mm.

Valitse vetimen malli:

Tuote

Tuotekoodi

Hinta

1

Forma 381

Tuotekoodi

381-61-1111

Hinta

0.00 €

2

Forma 304/305 Suihkunurkan kiinteä seinä
Valkoinen/Kirkas/A=380 x 2025

Tuotekoodi

304 61 0038

Hinta

378.00 €

3

Forma 305 Suihkunurkan taittuva ovi
Valkoinen/Kirkas/B=585 x 2025

Tuotekoodi

305 61 0056

Hinta

514.00 €

4

Forma 304/305 Suihkunurkan kiinteä seinä
Valkoinen/Kirkas/C=380 x 2025

Tuotekoodi

304 61 0038

Hinta

378.00 €

5

Forma 305 Suihkunurkan taittuva ovi
Valkoinen/Kirkas/D=585 x 2025

Tuotekoodi

305 61 0056

Hinta

514.00 €

6

Kuusikulmainen vedin kromi

Tuotekoodi

F01 RL MMMM

Hinta

63.00 €

7

Magneettitiivistepari

Tuotekoodi

F06 6L 0001

Hinta

21.00 €

8

Kuusikulmainen vedin kromi

Tuotekoodi

F01 RL MMMM

Hinta

63.00 €

9

YHTEENSÄ

Tuotekoodi

Hinta

1931.00 €

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 965mm - 985mm
- Sivu L2 : 965mm - 985mm
Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:

EAN: 6418379970055
