Forma 378

Suihkunurkka taittuvilla ovilla joista toisessa kiinteä osa

Suihkunurkka koostuu taittuvasta ovesta ja kiinteästä seinästä johon on saranoitu toinen taittuva ovi. Tuote soveltuu hyvin suihkukulmaan, jossa ovet eivät välttämättä mahdu kunnolla avautumaan ulospäin ja jonka toisella sivulla tila on ahdas myös suihkutilan sisäpuolella. Taittuva ovi ei vaadi avautuakseen tilaa suihkutilan ulkopuolelta vaan taittuu pieneen tilaan suihkutilan sisälle rakennuksen seinän suuntaisesti. Kiinteä seinä voidaan mitoittaa suihkutilan sisäpuolella olevan kalusteen (esim. sekoittaja) mukaisesti niin, että ovi ei taittuessaan osu kalusteeseen. Ovet voidaan mitoittaa symmetrisesti tai niin, että ovet ovat eri kokoiset. Kun suihku ei ole käytössä, ovet voidaan kääntää rakennuksen seinien suuntaisesti. Ovet kääntyvät molempiin suuntiin 90 astetta ja varustetaan säädettävillä keskityksillä. Keskitys pyrkii palauttamaan ovet takaisin auki ja kiinni -asentoihin. Uloimmat lasit kääntyvät lisäksi 180 astetta sisempiin laseihin nähden jolloin ovien lasit taittuvat toisiaan vasten suihkutilan sisäpuolelle. Magneettitiivistepari pitää ovet tiiviisti suljettuna suihkun aikana.

Kiinteä seinä ja ovi kiinnitetään sivuista rakennuksen seiniin seinäkiinnitysprofiileilla. Kiinteä seinä tuetaan yläreunasta kulmaan asennettavalla vinotuella ja alareunasta lattiaan liimattavalla helalla. Kiinteän seinän lasin ja lattian väliin jää 25mm korkea rako. Lasin ja lattian väliin voidaan asentaa tiivistesokkeli (vakiovaruste), jolloin vesi ei pääse kulkemaan lasin alta. Ovilasien alareunoihin voidaan asentaa laahustiivisteet (vakiovaruste), jotka rajoittavat veden kulkua.Asennusohje

Icon

16 Arkipäivää

Icon

20 vuoden takuu

Lasin reunoihin kiinnitetyt profiilit valmistetaan alumiinista. Pintakäsittelyvaihtoehdoista valkoinen (RAL 9016) ja musta (RAL 9005) valmistetaan polttomaalaamalla. Harmaa ja kiiltävä ovat anodisoituja pinnoitteita. Profiilit hiekkapuhalletaan ennen anodisointia, jolloin anodisoitu pinta on mahdollisimman tasainen eikä siihen jää sormenjälkiä. Tuotteessa käytettävät heloitukset kuten lattiahelat ja vinotuet valmistetaan messinkiseoksesta jonka väritys vastaa valittua profiiliväriä. Mustan sekä valkoisen profiilin kanssa toimitetaan mustaksi tai valkoiseksi maalatut helat, kiiltävän profiilin kanssa kromatut sekä harmaan profiilin kanssa harjatulla nikkelillä pinnoitetut helat.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana. Kirkas, savu ja pronssi ovat sileäpintaisia ja läpinäkyviä laseja. Chinchilla, satiini ja reeded -lasit eivät ole täysin läpinäkyviä, yksityiskohdat eivät erotu lasin läpi. Chinchilla ja reeded -lasit ovat toiselta puolelta kuvioitu ja toiselta puolelta sileitä. Maitolasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Maitolasista tuotetta valittaessa on syytä huomioida, että lasin etsattu pinta on arka naarmuille ja tahroille.

Suihkunurkan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Kiinteän osan seinäkiinnitysprofiilissa on säätövaraa 20mm ja oven vastaavasti 15mm. Säätövaraa voidaan käyttää rakennuksen seinien mahdollisten kallistusten tasaamiseen tai suihkunurkan sivujen leveyksien kasvattamiseen ilmoitetusta vakiomitasta. Toisen tai molempien sivujen leveyksiä voidaan edelleen kasvattaa levennysprofiililla 34mm (lisävaruste). Levennysprofiili voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten.

Tuotekoko

Suihkunurkan taittuva ovi (A)

X

Suihkunurkan kiinteä seinä (B)

X

Suihkunurkan taittuva ovi (C)

X

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 607mm - 622mm
- Sivu L2 : 965mm - 985mm

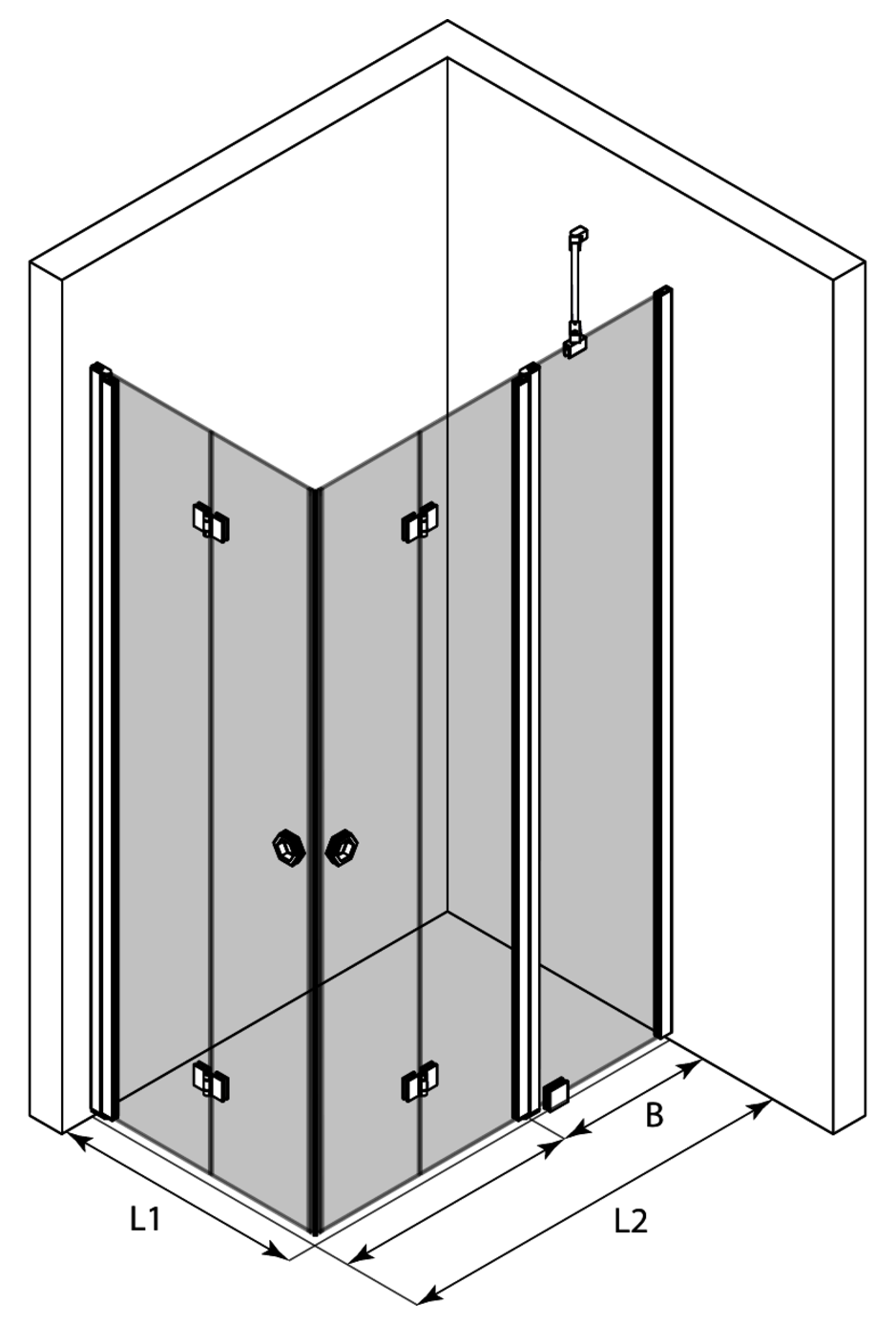

Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 33 mm korkea laahustiiviste. Lisävarusteena on saatavilla 50 mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000 mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10 mm ja leveys 16 mm.
