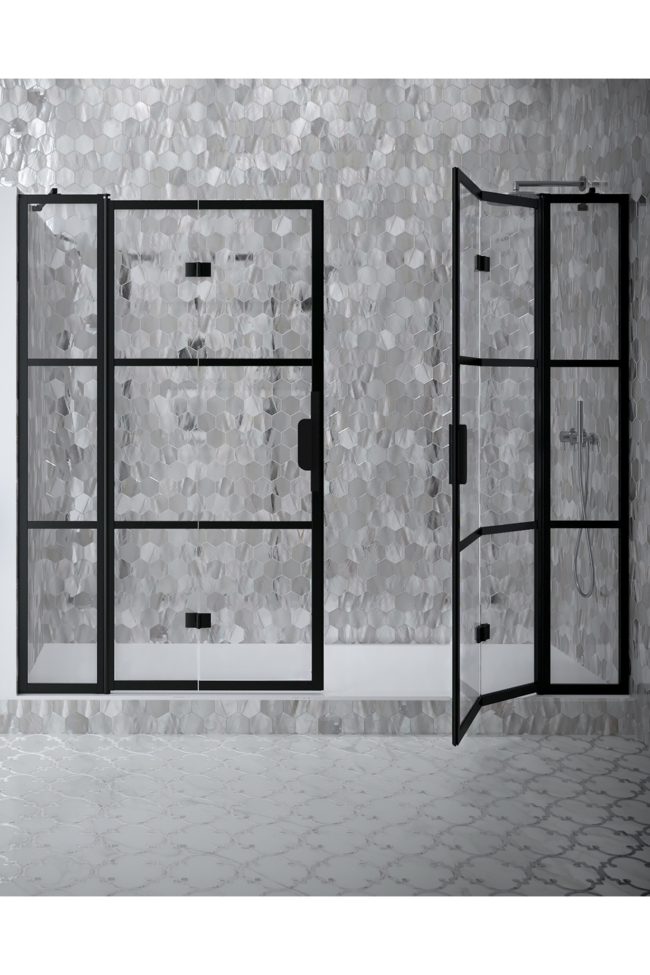

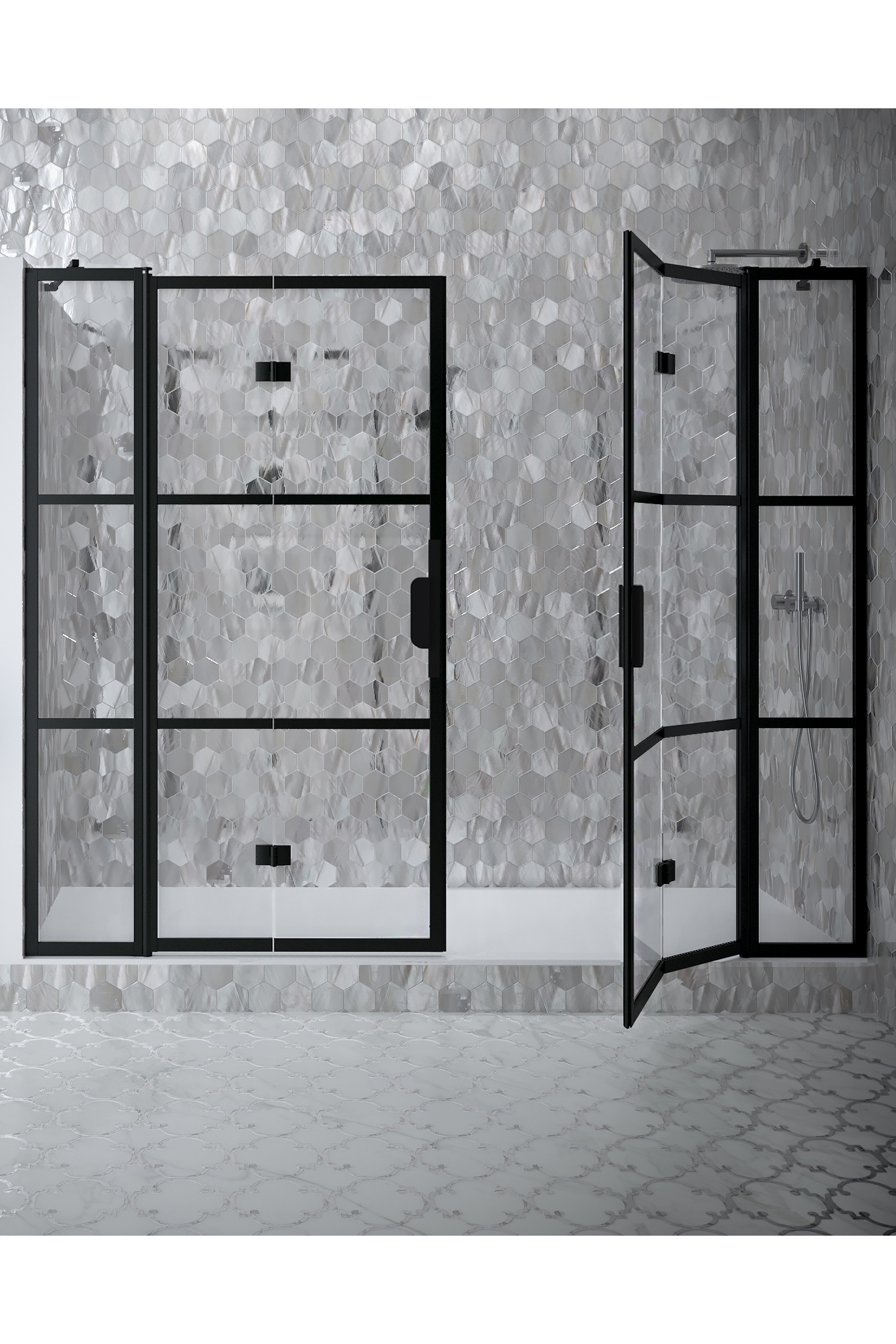

Bläk 84B Tokyo

Tilanjakaja taittuvilla pariovilla joissa kiinteät osat

Tilanjakaja koostuu kahdesta kiinteästä seinästä joihin on saranoitu taittuvat ovet. Tuote soveltuu hyvin suihkusyvennykseen, jossa ovet eivät välttämättä mahdu kunnolla avautumaan ulospäin ja jossa tila on ahdas myös suihkutilan sisäpuolella. Taittuva ovi ei vaadi avautuakseen tilaa suihkutilan ulkopuolelta vaan ovi kääntyy taittaen suihkutilan sisään niin, että ovilasit laskostuvat pieneen tilaan rakennuksen seinän suuntaisesti. Kiinteät seinät voidaan mitoittaa suihkutilan sisäpuolella olevien kalusteiden (esim. sekoittaja) mukaisesti niin, että ovet eivät taittuessaan osu kalusteisiin. Ovet voidaan mitoittaa symmetrisesti tai niin, että ovet ovat eri kokoiset. Kun suihku ei ole käytössä, ovet voidaan kääntää rakennuksen seinien suuntaisesti.

Ovet kääntyvät molempiin suuntiin 90 astetta ja varustetaan säädettävillä keskityksillä. Keskitys pyrkii palauttamaan ovet takaisin auki ja kiinni -asentoihin. Uloimmat lasit kääntyvät lisäksi 180 astetta sisempiin laseihin nähden jolloin ovien lasit taittuvat toisiaan vasten suihkutilan sisäpuolelle. Magneettivedinpari pitää ovet tiiviisti suljettuna suihkun aikana.

Kiinteät paneelit asennetaan rakennuksen seinään seinäkiinnityslistoilla suihkutilan molemmin puolin. Ovipaneelit kiinnitetään molemmilta puolilta kiinteisiin paneeleihin. Tukitanko asennetaan kiinteän paneelin yläreunasta ja ruuvataan rakennuksen seinään. Laahustiivisteet voidaan kiinnittää paneeleihin ja kynnyslista asentaa ovipaneelien alle vedenpidon parantamiseksi. Magneettitiivisteet asennetaan kumpaankin ovipaneeliin, jotta oven voi sulkea tiiviisti.

Asennus
Icon

15 Arkipäivää

Icon

20 vuoden takuu

Valkoiset (RAL 9016) ja mustat (RAL 9005) pintakäsittelyvaihtoehdot profiileille ovat jauhemaalattuja. Tuotteessa käytettävät heloitukset kuten lattiahelat ja vinotuet ovat mustaksi maalattua messinkiseosta/valkoiset.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana.Maitolasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Maitolasista tuotetta valittaessa on syytä huomioida, että lasin etsattu pinta on arka naarmuille ja tahroille.

Tilanjakajan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Seinäkiinnitysprofiileissa on yhteensä 14mm säätövara. Säätövara voidaan käyttää rakennuksen seinien mahdollisen kallistuksen tasaamiseen sekä tilanjakajan sovittamiseksi asennusaukkoon. Aukkoon sovittamiseksi voidaan lisäksi käyttää yhtä tai kahta levennysprofiilia (lisävaruste). Yksi levennysprofiili kasvattaa tilanjakajan leveyttä 34mm(ovi), 40mmm(kiinteä seinä) ja se voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten. Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli tukea lattiaprofiilin avulla.

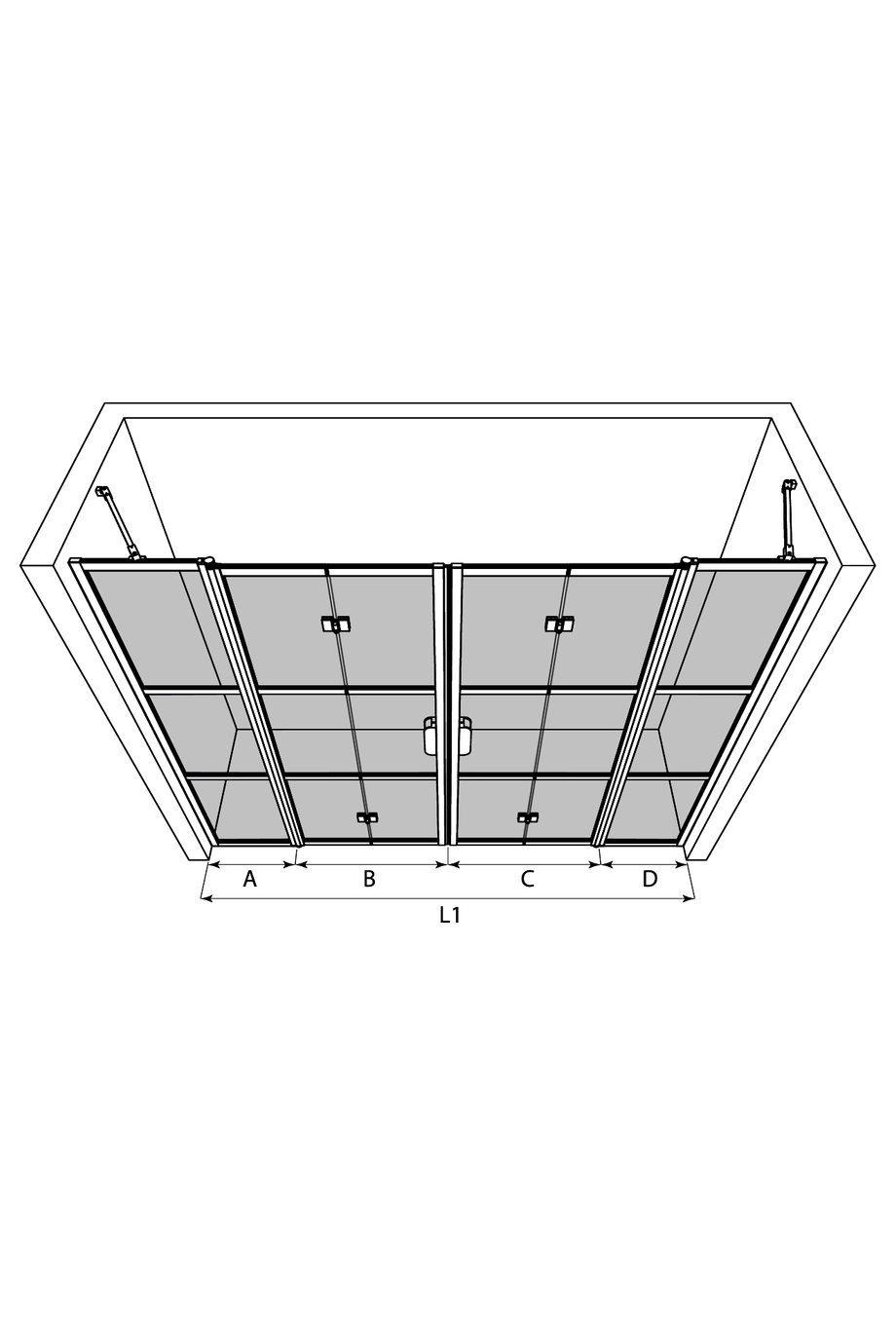

Tuotekoko

Tilanjakajan kiinteä seinä (A)

X

Tilanjakajan kääntyvä ovi (B)

X

Tilanjakajan kääntyvä ovi (C)

X

Tilanjakajan kiinteä seinä (D)

X

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1784mm
- Leveimmillään: 1798mm

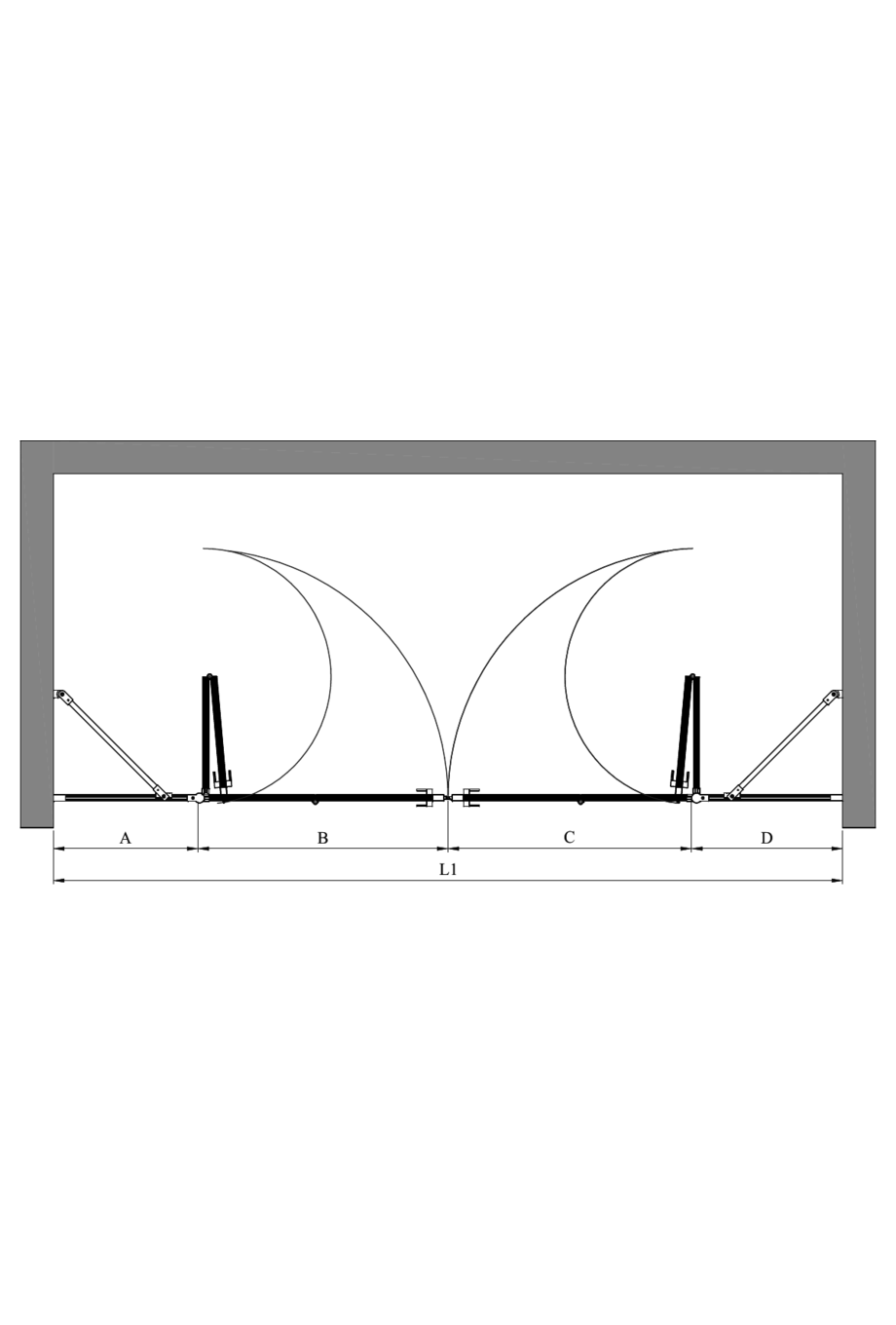

Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 28mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä.Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.

Tuote

Tuotekoodi

Hinta

1

Bläk 84B Tokyo

Tuotekoodi

84B-61-1111

Hinta

0.00 €

2

Bläk 714 Tilanjakajan kiinteä seinä
Valkoinen/Kirkas/A=260 x 1950

Tuotekoodi

714 61 0026

Hinta

355.00 €

3

Blak 715 Tilanjakajan kääntyvä ovi
Valkoinen/Kirkas/B=632 x 1950

Tuotekoodi

715 61 0062

Hinta

355.00 €

4

Blak 715 Tilanjakajan kääntyvä ovi
Valkoinen/Kirkas/C=632 x 1950

Tuotekoodi

715 61 0062

Hinta

355.00 €

5

Bläk 714 Tilanjakajan kiinteä seinä
Valkoinen/Kirkas/D=260 x 1950

Tuotekoodi

714 61 0026

Hinta

355.00 €

6

Bläk 708 Tokyo -kehys 714/734 Tokyo -kehys

Tuotekoodi

708 RL 0001

Hinta

55.00 €

7

Bläk 708 Tokyo -kehys 714/734 Tokyo -kehys

Tuotekoodi

708 RL 0001

Hinta

55.00 €

8

Magneettitiiviste

Tuotekoodi

705 RL 0001

Hinta

0.00 €

9

Bläk 708 Tokyo -kehys 714/734 Tokyo -kehys

Tuotekoodi

708 RL 0001

Hinta

55.00 €

10

Bläk 708 Tokyo -kehys 714/734 Tokyo -kehys

Tuotekoodi

708 RL 0001

Hinta

55.00 €

11

YHTEENSÄ

Tuotekoodi

Hinta

1640.00 €

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1784mm
- Leveimmillään: 1798mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:

EAN: 6418379000660
