Forma 330 (305+305)

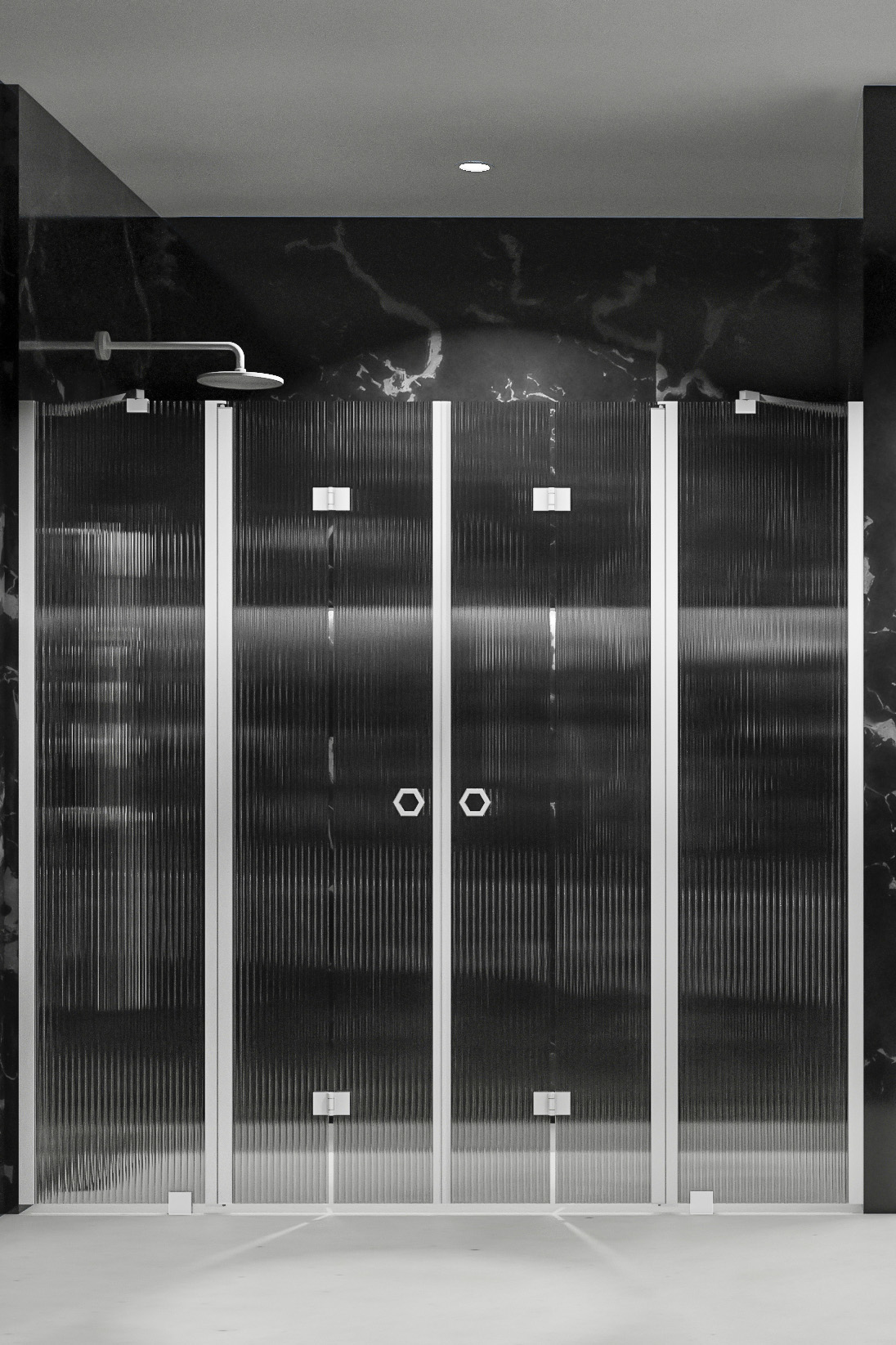

Tilanjakaja taittuvilla pariovilla joissa kiinteät osat

Tilanjakaja koostuu kahdesta kiinteästä seinästä joihin on saranoitu taittuvat ovet. Tuote soveltuu hyvin suihkusyvennykseen, jossa ovet eivät välttämättä mahdu kunnolla avautumaan ulospäin ja jossa tila on ahdas myös suihkutilan sisäpuolella. Taittuva ovi ei vaadi avautuakseen tilaa suihkutilan ulkopuolelta vaan ovi kääntyy taittaen suihkutilan sisään niin, että ovilasit laskostuvat pieneen tilaan rakennuksen seinän suuntaisesti. Kiinteät seinät voidaan mitoittaa suihkutilan sisäpuolella olevien kalusteiden (esim. sekoittaja) mukaisesti niin, että ovet eivät taittuessaan osu kalusteisiin. Ovet voidaan mitoittaa symmetrisesti tai niin, että ovet ovat eri kokoiset. Kun suihku ei ole käytössä, ovet voidaan kääntää rakennuksen seinien suuntaisesti. Ovet kääntyvät molempiin suuntiin 90 astetta ja varustetaan säädettävillä keskityksillä. Keskitys pyrkii palauttamaan ovet takaisin auki ja kiinni -asentoihin. Uloimmat lasit kääntyvät lisäksi 180 astetta sisempiin laseihin nähden jolloin ovien lasit taittuvat toisiaan vasten suihkutilan sisäpuolelle. Magneettitiivistepari pitää ovet tiiviisti suljettuna suihkun aikana.

Kiinteät seinät kiinnitetään sivuista rakennuksen seiniin seinäkiinnitysprofiileilla ja tuetaan yläreunoista kulmaan asennettavalla vinotuella sekä alareunasta lattiaan liimattavalla helalla. Kiinteiden seinien lasien ja lattian väliin jää 25mm korkea rako. Lasin ja lattian väliin voidaan asentaa tiivistesokkelit (vakiovaruste), jolloin vesi ei pääse kulkemaan lasien alta. Ovilasien alareunoihin voidaan asentaa laahustiivisteet (vakiovaruste), jotka rajoittavat veden kulkua.Asennusohje

Icon

15 Arkipäivää

Icon

20 vuoden takuu

Lasien reunoihin kiinnitetyt profiilit ovat valmistettu alumiinista. Valkoiset (RAL 9016) ja mustat (RAL 9005) pintakäsittelyvaihtoehdot profiileille ovat jauhemaalattuja. Harmaa profiili on saanut värinsä anodisoinnin seurauksena. Kaikki profiilit hiekkapuhalletaan ennen anodisointia jotta pinta saadaan mahdollisimman hienoksi, eikä näin keräisi sormenjälkiä. Muut metalliosat kuten lattiahelat ja ylätuet tulevat profiilien värin mukaan ja ovat valmistettu messinkiseoksesta.

Tuote on valmistettu 6mm paksusta, karkaistusta turvalasista (EN 12150). Paneeli on mahdollista käsitellä Cranith -kalkinestopinnoitteella. Pinnoite edesauttaa myös paneelin puhtaana pysymistä. Kirkkaat paneelit ovat sileäpintaisia ja läpinäkyviä. Uritetut paneelit koostuvat yhdensuuntaisista kaistoista jotka taittavat valoa niin, että lasin takana olevat muodot eivät hahmoitu täysin selvästi. Maitolasiset paneelit eivät ole täysin kirkkaita ja yksityiskohtia ei paneelin läpi hahmoita selvästi. Yksi puoli lasista on etsattu joka antaa lasille samettisen tunnon ja toinen puoli on täysin sileä. Kun olet valitsemassa maitolasista paneelia, pidä mielessä, että etsattu puoli paneelista on erittäin altis naarmuille ja tahroille.Uritettu lasi on saatavilla ainoastaan vakiomitoilla. Reeded-lasiset tuotteet ovat saatavilla vain vakiomittaisina

Tilanjakajan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Seinäkiinnitysprofiileissa on yhteensä 40mm säätövara. Säätövara voidaan käyttää rakennuksen seinien mahdollisen kallistuksen tasaamiseen sekä tilanjakajan sovittamiseksi asennusaukkoon. Aukkoon sovittamiseksi voidaan lisäksi käyttää yhtä tai kahta levennysprofiilia (lisävaruste). Yksi levennysprofiili kasvattaa tilanjakajan leveyttä 34mm ja se voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten.

Tuotekoko

Tilanjakajan kiinteä seinä (A)

X

Tilanjakajan taittuva ovi (B)

X

Tilanjakajan taittuva ovi (C)

X

Tilanjakajan kiinteä seinä (D)

X

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1910mm
- Leveimmillään: 1950mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 28mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä.Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.

Valitse vetimen vaihtoehdoista alla:

Tuote

Tuotekoodi

Hinta

1

Forma 330

Tuotekoodi

330-61-1111

Hinta

0.00 €

2

Forma 304/305 Tilanjakajan kiinteä seinä
Valkoinen/Kirkas/A=380 x 2025

Tuotekoodi

304 61 0038

Hinta

325.00 €

3

Forma 305 Tilanjakajan taittuva ovi
Valkoinen/Kirkas/B=575 x 2025

Tuotekoodi

305 61 0056

Hinta

325.00 €

4

Forma 304/305 Tilanjakajan taittuva ovi
Valkoinen/Kirkas/C=392 x 2025

Tuotekoodi

304 61 0038

Hinta

325.00 €

5

Forma 305 Tilanjakajan kiinteä seinä
Valkoinen/Kirkas/D=563 x 2025

Tuotekoodi

305 61 0056

Hinta

325.00 €

6

Forma hexagon handle chrome Kuusikulmainen vedin kromi

Tuotekoodi

F01 RL MMMM

Hinta

0.00 €

7

Magneettitiivistepari

Tuotekoodi

F06 6L 0001

Hinta

0.00 €

8

Forma hexagon handle chrome Kuusikulmainen vedin kromi

Tuotekoodi

F01 RL MMMM

Hinta

0.00 €

9

YHTEENSÄ

Tuotekoodi

Hinta

1300.00 €

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1910mm
- Leveimmillään: 1950mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:

EAN: 6418379968977
