Bläk 887 New York

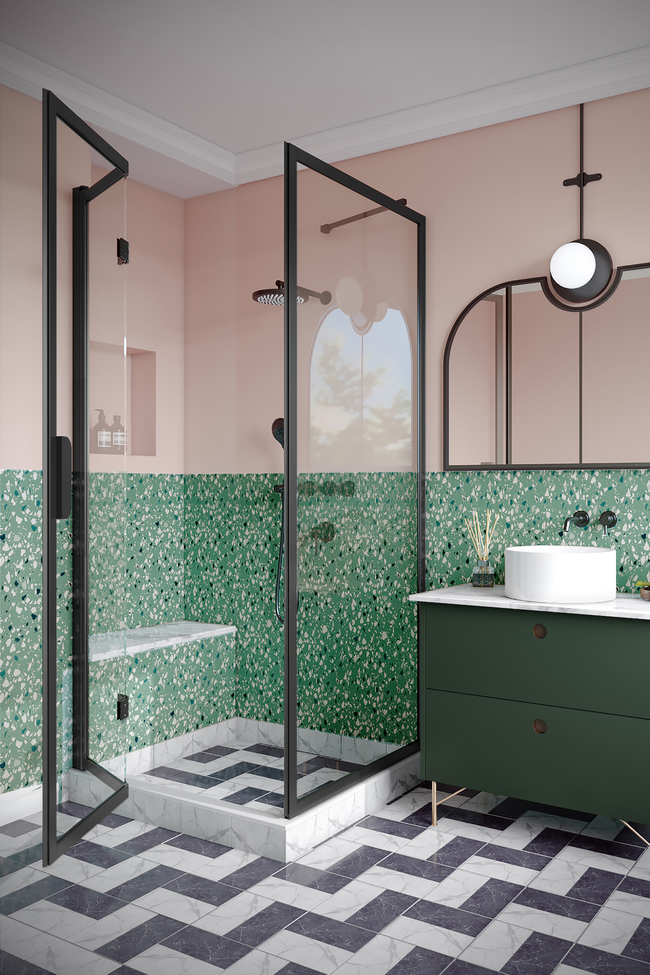

Suihkunurkka kiinteällä seinällä ja taittuvalla ovella

Suihkunurkka koostuu kiinteästä seinästä ja taittuvasta ovesta. Tuote soveltuu hyvin suihkukulmaan, jonka ulkopuolella toisella sivulla on kaluste ja toisellakin sivulla tila on ahdas niin, että ovi ei välttämättä mahdu kunnolla avautumaan ulospäin. Taittuva ovi ei vaadi avautuakseen tilaa suihkutilan ulkopuolelta vaan ovi kääntyy taittaen suihkutilan sisään niin, että ovilasit laskostuvat pieneen tilaan rakennuksen seinää vasten. Kiinteä seinä ja ovi voidaan mitoittaa niin, että kiinteä suojaa kalustetta ja ovi on vapaaksi jäävän kulkutilan levyinen.

Ovi kääntyy molempiin suuntiin 90 astetta ja varustetaan säädettävällä keskityksellä. Keskitys pyrkii palauttamaan oven takaisin auki ja kiinni -asentoihin. Uloin lasi kääntyy lisäksi 180 astetta sisempään lasiin nähden jolloin lasit taittuvat toisiaan vasten suihkutilan sisäpuolelle.

Tämä kiinteä suihkuseinä, jossa alaosaan asennettu säätöjalka, on kiinnitetty seinäkiinnityslistaan itseporautuvin ruuvein. Ovipaneeli asennetaan toiselle puolelle seinäkiinnityslistoilla. Tukitanko asennetaan kiinteän paneelin yläreunasta ja ruuvataan rakennuksen seinään. Magneettitiivisteet asennetaan kumpaankin ovipaneeliin, jotta ovi pysyy tiukasti kiinni. Laahustiivisteet voidaan kiinnittää paneeleihin ja kynnyslista asentaa ovipaneelien alle vedenpidon parantamiseksi.

Icon

15 Arkipäivää

Icon

20 vuoden takuu

Valkoiset (RAL 9016) ja mustat (RAL 9005) pintakäsittelyvaihtoehdot profiileille ovat jauhemaalattuja. Tuotteessa käytettävät heloitukset kuten lattiahelat ja vinotuet ovat mustaksi maalattua messinkiseosta/valkoiset.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana.Maitolasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Maitolasista tuotetta valittaessa on syytä huomioida, että lasin etsattu pinta on arka naarmuille ja tahroille.

Suihkunurkan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Kiinteän osan seinäkiinnitysprofiilissa on säätövaraa 7mm ja oven vastaavasti 15mm. Säätövaraa voidaan käyttää rakennuksen seinien mahdollisten kallistusten tasaamiseen tai suihkunurkan sivujen leveyksien kasvattamiseen ilmoitetusta vakiomitasta. Toisen tai molempien sivujen leveyksiä voidaan edelleen kasvattaa levennysprofiililla 34mm(ovi), 40mmm(kiinteä seinä) (lisävaruste). Levennysprofiili voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten. Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli tukea lattiaprofiilin avulla.

Tuotekoko

Suihkunurkan kiinteä seinä (L2)

X

Suihkunurkan taittuva ovi (L1)

X

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 719mm - 726mm
- Sivu L2 : 702mm - 717mm
Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 28mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli tukea lattiaprofiilin avulla.

Tuote

Tuotekoodi

Hinta

1

Bläk 887 New York

Tuotekoodi

887-61-B1

Hinta

0.00 €

2

Bläk 711 Suihkunurkan kiinteä seinä
Valkoinen/Kirkas/L2=719 x 1950

Tuotekoodi

711 61 0069

Hinta

560.00 €

3

Blak 713 Suihkunurkan taittuva ovi
Valkoinen/Kirkas/L1=702 x 1950

Tuotekoodi

713 61 0070

Hinta

560.00 €

4

Magneettitiiviste

Tuotekoodi

705 RL 0001

Hinta

0.00 €

5

YHTEENSÄ

Tuotekoodi

Hinta

1120.00 €

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 719mm - 726mm
- Sivu L2 : 702mm - 717mm
Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:

EAN: 6418379000820
