Infinia 254 (211x215)

Suihkunurkka kiinteällä seinällä ja taittuvalla ovella jossa kiinteä osa

Suihkunurkka koostuu kahdesta kiinteästä seinästä joista toiseen on saranoitu taittuva ovi. Tuote soveltuu hyvin suihkukulmaan, jonka ulkopuolella toisella sivulla on kaluste ja toisellakin sivulla tila on ahdas sekä suihkutilan ulko- että sisäpuolella. Taittuva ovi ei vaadi avautuakseen tilaa suihkutilan ulkopuolelta vaan taittuu pieneen tilaan suihkutilan sisälle rakennuksen seinän suuntaisesti. Kiinteä seinä, johon ovi on saranoitu voidaan mitoittaa suihkutilan sisäpuolella olevan kalusteen (esim. sekoittaja) mukaisesti niin, että ovi ei taittuessaan osu kalusteeseen. Toinen kiinteä seinä voidaan mitoittaa niin, että kiinteä suojaa suihkutilan ulkopuolella olevaa kalustetta.

Ovi kääntyy molempiin suuntiin 90 astetta ja varustetaan säädettävällä keskityksellä. Keskitys pyrkii palauttamaan oven takaisin auki ja kiinni -asentoihin. Uloin lasi kääntyy lisäksi 180 astetta sisempään lasiin nähden jolloin lasit taittuvat toisiaan vasten suihkutilan sisäpuolelle. Magneettivedinpari pitää oven tiiviisti suljettuna suihkun aikana.

Kiinteät seinät kiinnitetään sivuista rakennuksen seiniin seinäkiinnitysprofiileilla ja tuetaan yläreunoista kulmaan asennettavalla vinotuella sekä alareunasta lattiaan liimattavalla helalla. Kiinteiden seinien lasien ja lattian väliin jää 25mm korkea rako. Lasin ja lattian väliin voidaan asentaa tiivistesokkelit (vakiovaruste), jolloin vesi ei pääse kulkemaan lasien alta. Ovilasien alareunoihin voidaan asentaa laahustiivisteet (vakiovaruste), jotka rajoittavat veden kulkua. Asennusohje

Icon

15 Arkipäivää

Icon

20 vuoden takuu

Lasin reunoihin kiinnitetyt profiilit valmistetaan alumiinista. Pintakäsittelyvaihtoehdoista valkoinen (RAL 9016) ja musta (RAL 9005) valmistetaan polttomaalaamalla. Harmaa ja kiiltävä ovat anodisoituja pinnoitteita. Profiilit hiekkapuhalletaan ennen anodisointia, jolloin anodisoitu pinta on mahdollisimman tasainen eikä siihen jää sormenjälkiä.Tuotteessa käytettävät heloitukset kuten lattiahelat ja vinotuet ovat kromattua messinkiseosta.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana.Kirkas ja savu ovat sileäpintaisia ja läpinäkyviä laseja. Chinchilla- ja maitolasi eivät ole täysin läpinäkyviä, yksityiskohdat eivät erotu lasin läpi. Chinchilla on toiselta puolelta kuvioitu ja toiselta puolelta sileä. Maitolasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Maitolasista tuotetta valittaessa on syytä huomioida, että lasin etsattu pinta on arka naarmuille ja tahroille.

Suihkunurkan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Seinäkiinnitysprofiileissa on säätövaraa 20mm. Säätövaraa voidaan käyttää rakennuksen seinien mahdollisten kallistusten tasaamiseen tai suihkunurkan sivujen leveyksien kasvattamiseen ilmoitetusta vakiomitasta. Toisen tai molempien sivujen leveyksiä voidaan edelleen kasvattaa levennysprofiililla 34mm (lisävaruste). Levennysprofiili voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten.

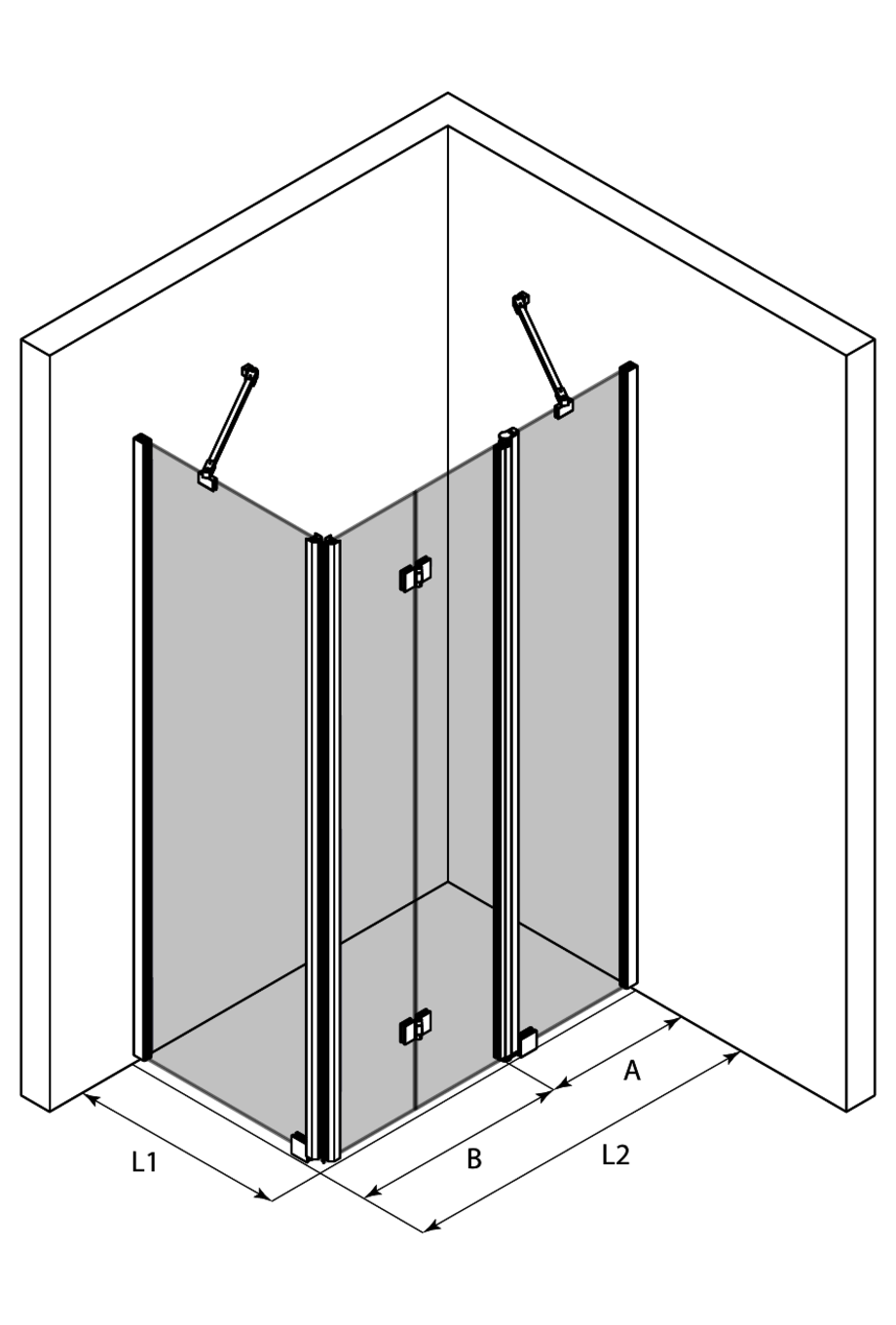

Tuotekoko

Suihkunurkan kiinteä seinä (L1)

X

Suihkunurkan kiinteä seinä (A)

X

Suihkunurkan taittuva ovi (B)

X

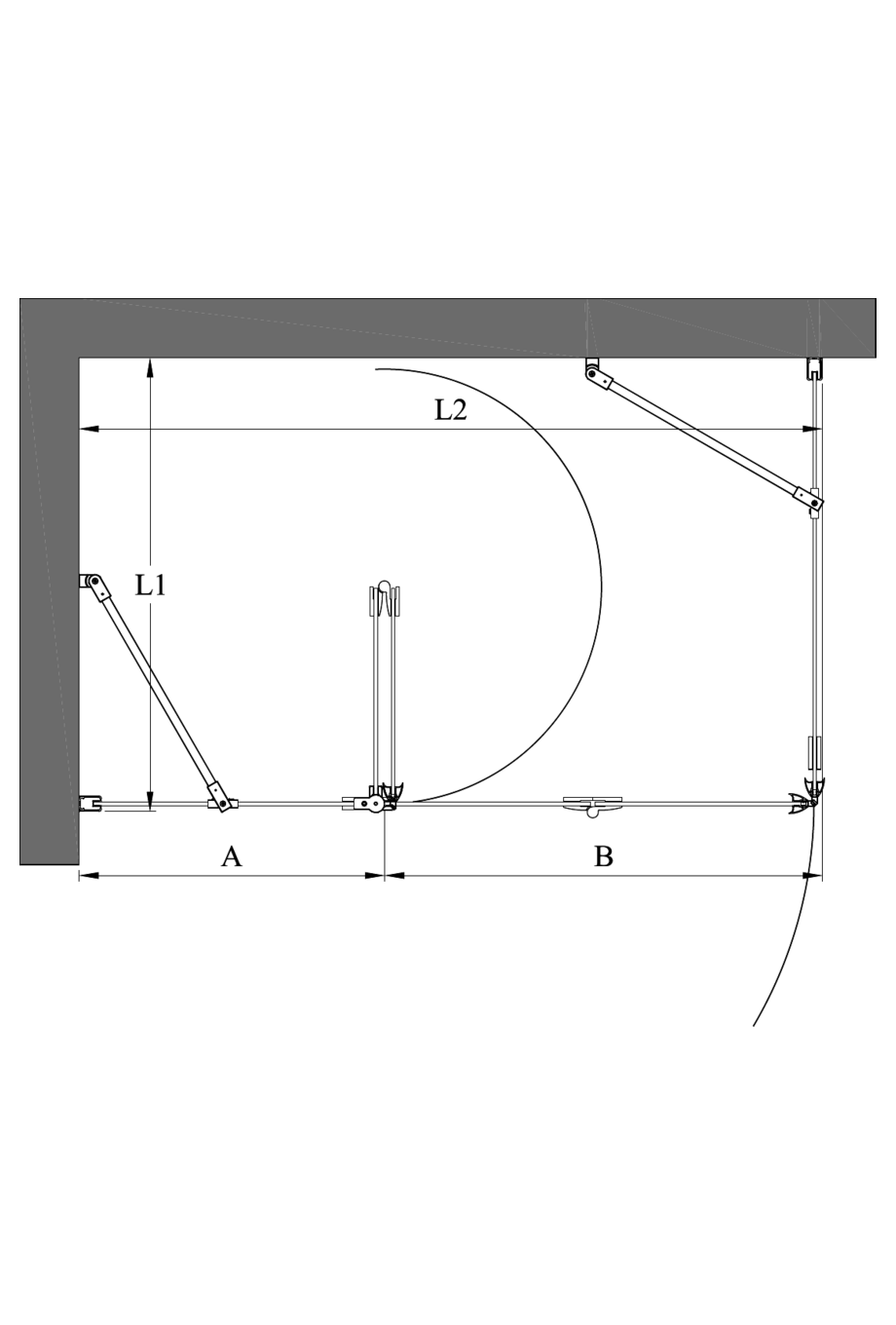

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 265mm - 285mm
- Sivu L2 : 753mm - 773mm
Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 28mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.Korkopala voidaan kiinnittää lattiahelan pohjaan, jolloin sitä saadaan nostettua 10mm.

Tuote

Tuotekoodi

Hinta

1

Infinia 254 (211x215)

Tuotekoodi

254-61-211

Hinta

0.00 €

2

Infinia 211 Suihkunurkan kiinteä seinä
Valkoinen/Kirkas/L1=265 x 1900

Tuotekoodi

211 61 0023

Hinta

440.00 €

3

Infinia 214/215/224/225 Suihkunurkan kiinteä seinä
Valkoinen/Kirkas/A=217 x 1900

Tuotekoodi

214 61 0022

Hinta

320.00 €

4

Infinia 215 Suihkunurkan taittuva ovi
Valkoinen/Kirkas/B=536 x 1900

Tuotekoodi

215 61 1050

Hinta

320.00 €

5

Magneettivedin

Tuotekoodi

913 6L 0002

Hinta

0.00 €

6

Magneettivedin

Tuotekoodi

913 6L 1001

Hinta

0.00 €

7

YHTEENSÄ

Tuotekoodi

Hinta

1080.00 €

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 265mm - 285mm
- Sivu L2 : 753mm - 773mm
Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:

EAN: 6418379415518
