Infinia 267 (221x224)

Kaareva suihkunurkka kiinteällä seinällä ja kääntyvällä ovella jossa kiinteä osa

Suihkunurkka koostuu kahdesta kiinteästä seinästä joista toiseen on saranoitu ovi. Tuote soveltuu hyvin suihkukulmaan, jonka ulkopuolella on kalusteita molemmin puolin. Kiinteät seinät voidaan mitoittaa kalusteiden syvyyksien mukaan niin, että avattaessa ovi ei törmää kalusteisiin.

Ovi aukeaa ulospäin 90 astetta ja varustetaan säädettävällä keskityksellä. Keskitys pyrkii palauttamaan oven takaisin auki ja kiinni -asentoihin. Magneettivedinpari pitää oven tiiviisti suljettuna suihkun aikana.

Kiinteät seinät kiinnitetään sivuista rakennuksen seiniin seinäkiinnitysprofiileilla ja tuetaan yläreunoista kulmaan asennettavalla vinotuella sekä alareunasta lattiaan liimattavalla helalla. Kiinteiden seinien lasien ja lattian väliin jää 25mm korkea rako. Lasin ja lattian väliin voidaan asentaa tiivistesokkelit (vakiovaruste), jolloin vesi ei pääse kulkemaan lasien alta. Ovilasin alareunaan voidaan asentaa laahustiiviste (vakiovaruste), joka rajoittaa veden kulkua. Asennusohje

Icon

16 Arkipäivää

Icon

20 vuoden takuu

Lasin reunoihin kiinnitetyt profiilit valmistetaan alumiinista. Pintakäsittelyvaihtoehdoista valkoinen (RAL 9016) ja musta (RAL 9005) valmistetaan polttomaalaamalla. Harmaa ja kiiltävä ovat anodisoituja pinnoitteita. Profiilit hiekkapuhalletaan ennen anodisointia, jolloin anodisoitu pinta on mahdollisimman tasainen eikä siihen jää sormenjälkiä. Tuotteessa käytettävät heloitukset kuten lattiahelat ja vinotuet valmistetaan messinkiseoksesta jonka väritys vastaa valittua profiiliväriä. Mustan sekä valkoisen profiilin kanssa toimitetaan mustaksi tai valkoiseksi maalatut helat, harmaan sekä kiiltävän profiilin kanssa kromatut helat.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana.Kirkas ja savu ovat sileäpintaisia ja läpinäkyviä laseja.

Suihkunurkan koko valitaan vakiomitoista. Seinäkiinnitysprofiileissa on säätövaraa 20mm. Säätövaraa voidaan käyttää rakennuksen seinien mahdollisten kallistusten tasaamiseen tai suihkunurkan sivujen leveyksien kasvattamiseen ilmoitetusta vakiomitasta. Toisen tai molempien sivujen leveyksiä voidaan edelleen kasvattaa levennysprofiililla 34mm (lisävaruste). Levennysprofiili voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten.

Tuotekoko

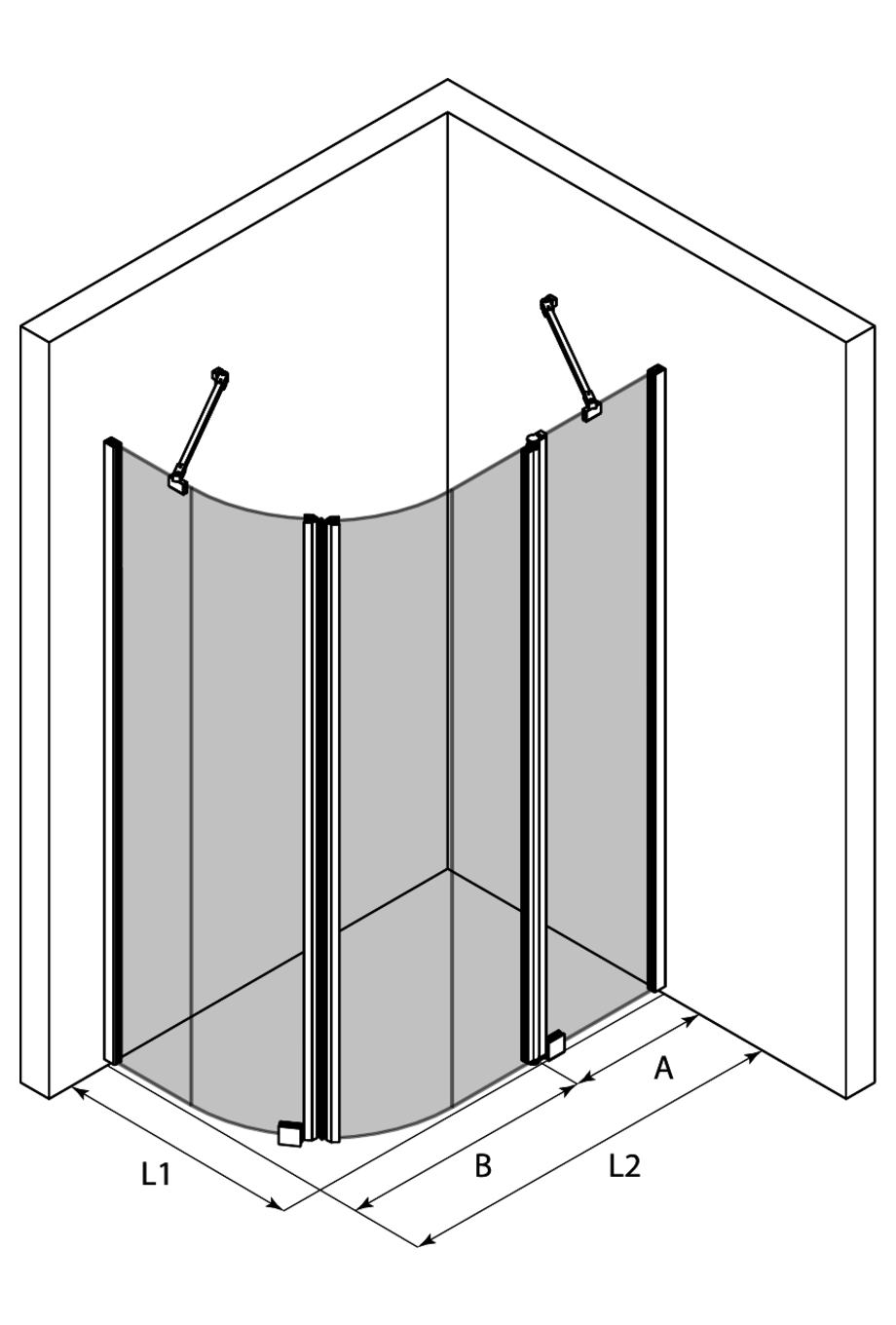

Suihkunurkan kiinteä seinä (L1)

X

Suihkunurkan kiinteä seinä (A)

X

Suihkunurkan kääntyvä ovi (B)

X

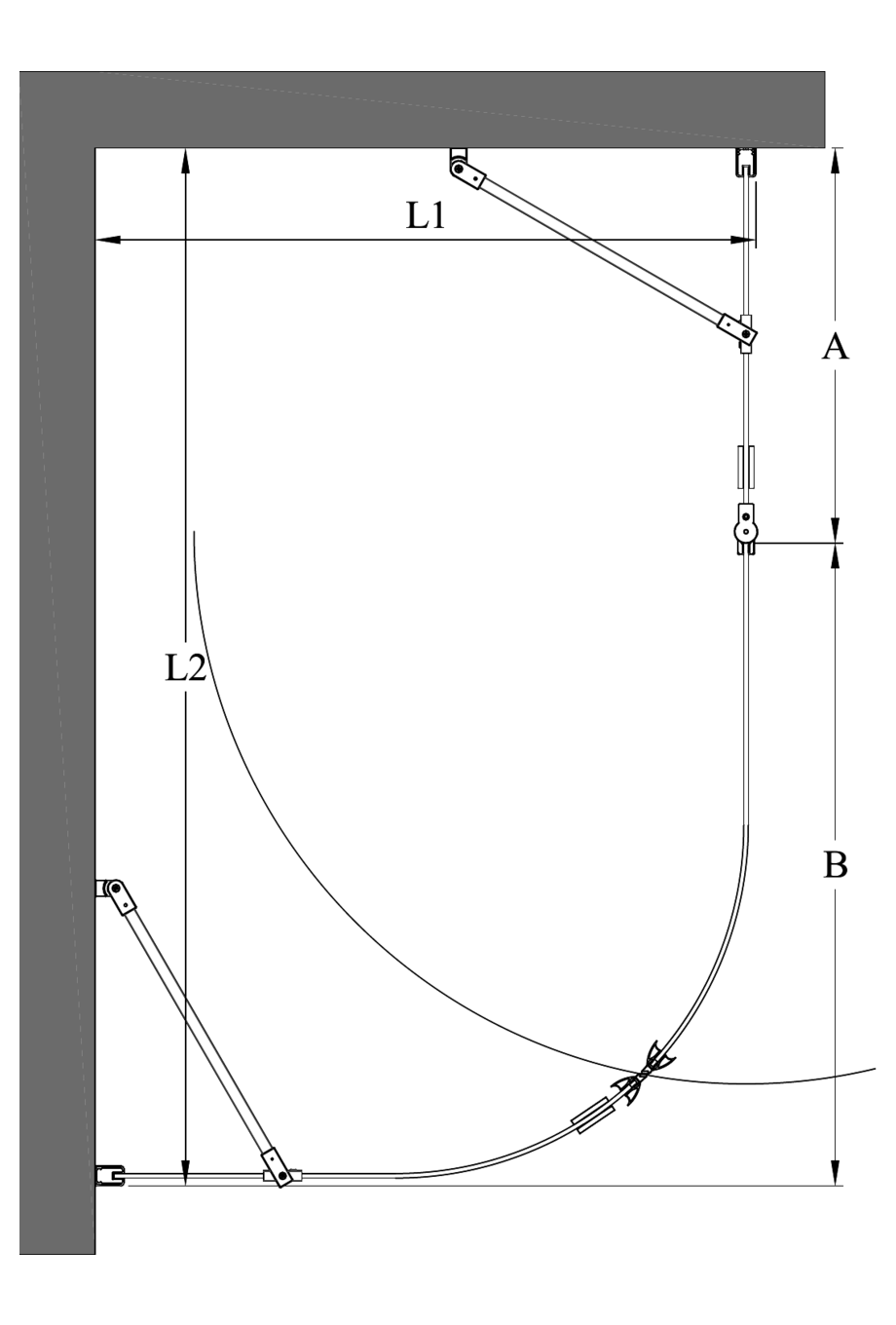

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 665mm - 685mm
- Sivu L2 : 860mm - 880mm
Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 28mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.Korkopala voidaan kiinnittää lattiahelan pohjaan, jolloin sitä saadaan nostettua 10mm.

Tuote

Tuotekoodi

Hinta

1

Infinia 267 (221x224)

Tuotekoodi

267-61-111

Hinta

0.00 €

2

Infinia 221 Suihkunurkan kiinteä seinä
Valkoinen/Kirkas/L1=665 x 1900

Tuotekoodi

221 61 0050

Hinta

500.00 €

3

Infinia 214/215/224/225 Suihkunurkan kiinteä seinä
Valkoinen/Kirkas/A=217 x 1900

Tuotekoodi

214 61 0022

Hinta

375.00 €

4

Infinia 224 Suihkunurkan kääntyvä ovi
Valkoinen/Kirkas/B=643 x 1900

Tuotekoodi

224 61 1048

Hinta

425.00 €

5

Magneettivedin

Tuotekoodi

913 6L 0001

Hinta

20.00 €

6

Magneettivedin

Tuotekoodi

913 6L 1001

Hinta

20.00 €

7

YHTEENSÄ

Tuotekoodi

Hinta

1340.00 €

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 665mm - 685mm
- Sivu L2 : 860mm - 880mm
Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:
