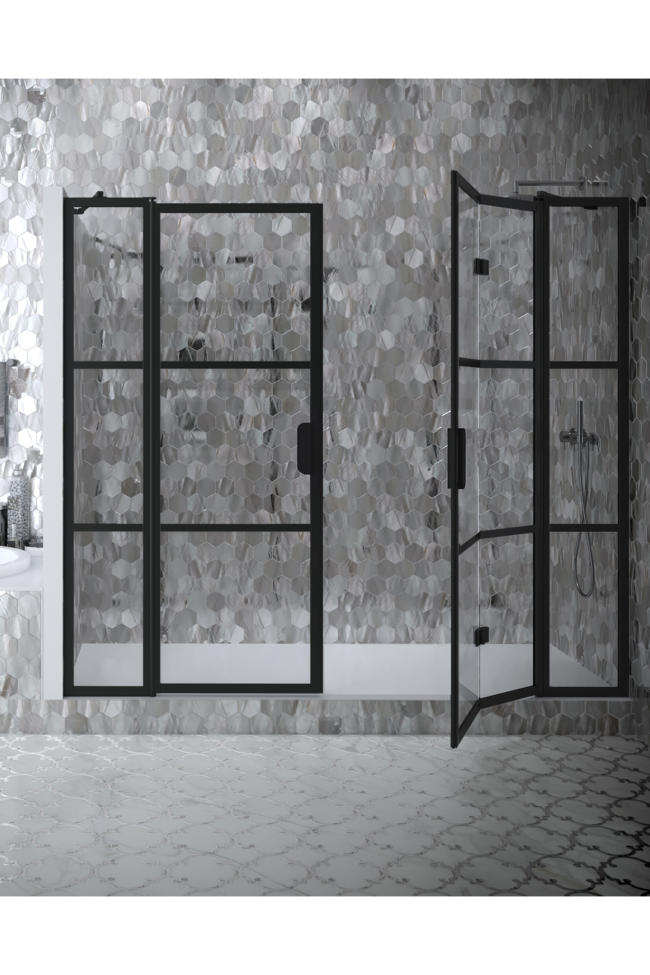

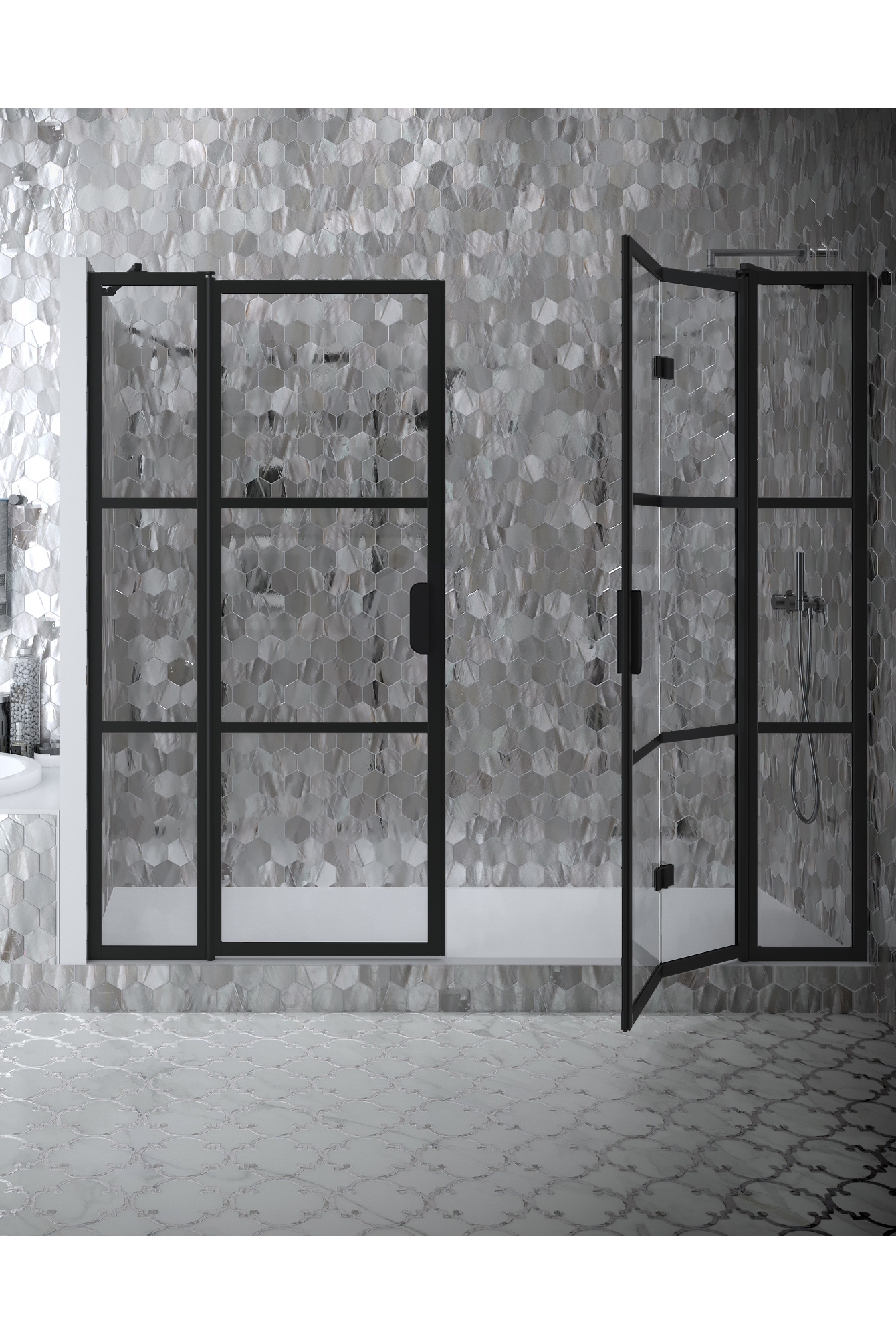

Bläk 89S Tokyo

Tilanjakaja kääntyvällä ja taittuvalla ovella joissa kiinteät osat

Tilanjakaja koostuu kahdesta kiinteästä seinästä joista toiseen on saranoitu taittuva ovi ja toiseen kääntyvä ovi. Tuote soveltuu hyvin suihkusyvennykseen, jonka toisella sivulla on kaluste suihkun ulkopuolella ja toisella sivulla suihkun sisäpuolella ja jossa ovet eivät välttämättä mahdu kunnolla avautumaan ulospäin molemmin puolin. Taittuva ovi ei vaadi avautuakseen tilaa suihkutilan ulkopuolelta vaan taittuu pieneen tilaan suihkutilan sisälle rakennuksen seinän suuntaisesti. Kiinteä seinä, johon taittuva ovi on saranoitu voidaan mitoittaa suihkutilan sisäpuolella olevan kalusteen (esim. sekoittaja) mukaisesti niin, että ovi ei taittuessaan osu kalusteeseen. Vastaavasti kiinteä seinä, johon kääntyvä ovi on saranoitu voidaan mitoittaa suihkutilan ulkopuolella olevan kalusteen mukaisesti niin, että kulkuaukko jää vapaaksi. Ovet voidaan mitoittaa symmetrisesti tai niin, että ovet ovat eri kokoiset. Kun suihku ei ole käytössä, ovet voidaan kääntää rakennuksen seinien suuntaisesti. Ovet k

Kiinteät paneelit asennetaan rakennuksen seinään seinäkiinnityslistoilla suihkutilan molemmin puolin.Ovipaneelit kiinnitetään molemmilta puolilta kiinteisiin paneeleihin.Tukitanko asennetaan kiinteän paneelin yläreunasta ja ruuvataan rakennuksen seinään.Laahustiivisteet voidaan kiinnittää paneeleihin ja kynnyslista asentaa ovipaneelien alle vedenpidon parantamiseksi.Magneettitiivisteet asennetaan kumpaankin ovipaneeliin, jotta oven voi sulkea tiiviisti.

Icon

16 Arkipäivää

Icon

20 vuoden takuu

Valkoiset (RAL 9016) ja mustat (RAL 9005) pintakäsittelyvaihtoehdot profiileille ovat polttomaalattuja. Tuotteessa käytettävät helat ovat mustaksi/valkoiseksi maalattua messinkiseosta.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana. Satiinilasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Huomioi, että satiinilasin etsattu pinta on muita lasityyppejä arempi naarmuille ja tahroille.

Tilanjakajan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Seinäkiinnitysprofiileissa on yhteensä 0mm säätövara. Säätövara voidaan käyttää rakennuksen seinien mahdollisen kallistuksen tasaamiseen sekä tilanjakajan sovittamiseksi asennusaukkoon. Aukkoon sovittamiseksi voidaan lisäksi käyttää yhtä tai kahta levennysprofiilia (lisävaruste). Yksi levennysprofiili kasvattaa tilanjakajan leveyttä 34mm(ovi), 40mmm(kiinteä seinä) ja se voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten. Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli tukea lattiaprofiilin avulla.

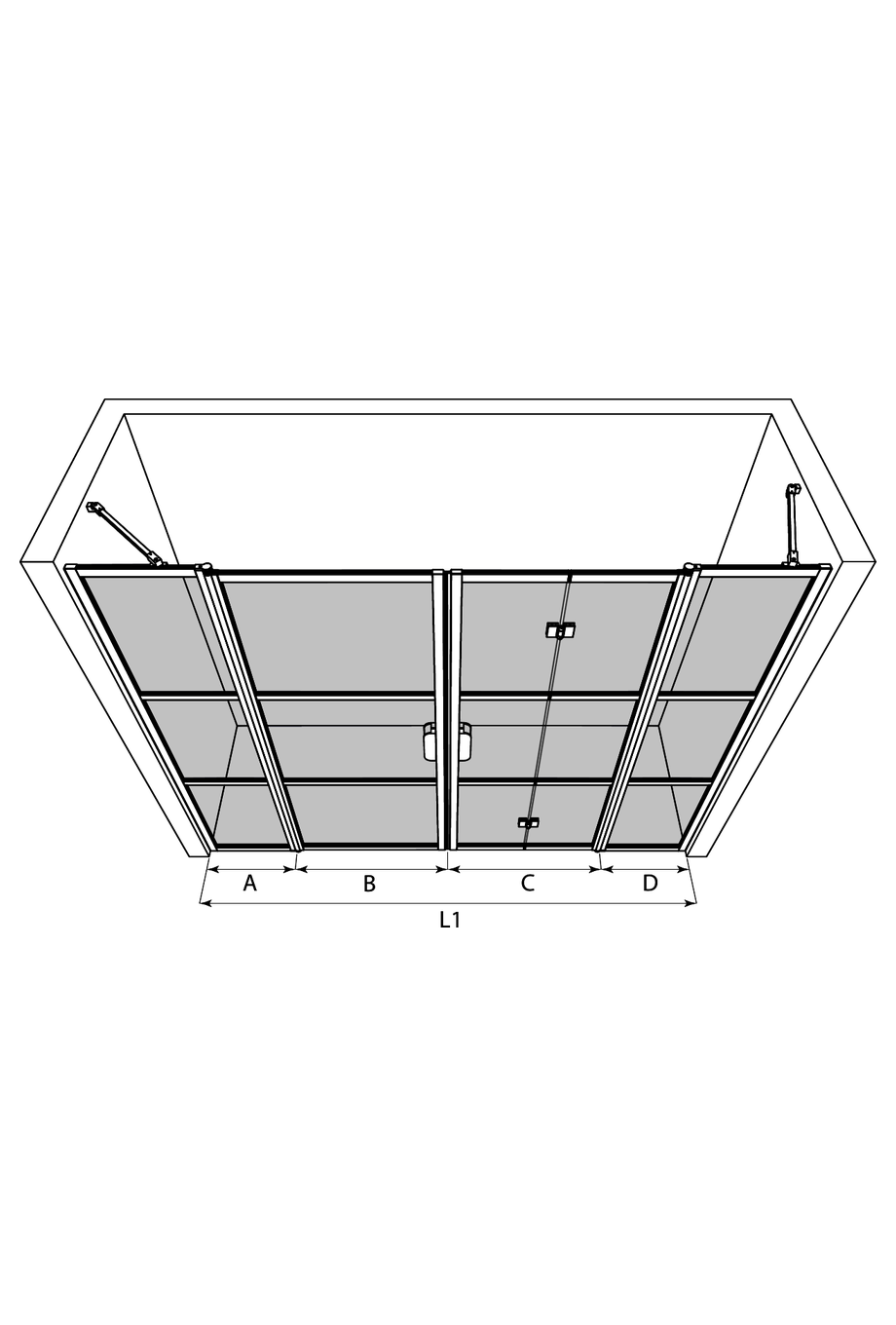

Tuotekoko

Tilanjakajan kiinteä seinä (A)

X

Tilanjakajan kääntyvä ovi (B)

X

Tilanjakajan kääntyvä ovi (C)

X

Tilanjakajan kiinteä seinä (D)

X

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1499mm
- Leveimmillään: 1499mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 33 mm korkea laahustiiviste. Lisävarusteena on saatavilla 50 mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000 mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10 mm ja leveys 16 mm.

Tuote

Tuotekoodi

Hinta

1

Bläk 89S Tokyo

Tuotekoodi

89S-61-1111

Hinta

0.00 €

2

Bläk 714 Tilanjakajan kiinteä seinä
Valkoinen/Kirkas/A=260 x 1950

Tuotekoodi

714 61 0026

Hinta

385.00 €

3

Blak 714 Tilanjakajan kääntyvä ovi
Valkoinen/Kirkas/B=347 x 1950

Tuotekoodi

714 61 1033

Hinta

385.00 €

4

Blak 715 Tilanjakajan kääntyvä ovi
Valkoinen/Kirkas/C=632 x 1950

Tuotekoodi

715 61 0062

Hinta

725.00 €

5

Bläk 714 Tilanjakajan kiinteä seinä
Valkoinen/Kirkas/D=260 x 1950

Tuotekoodi

714 61 0026

Hinta

385.00 €

6

Bläk 708 Tokyo -kehys 714/734 Tokyo -kehys

Tuotekoodi

708 RL 0001

Hinta

100.00 €

7

Bläk 708 Tokyo -kehys 714/734 Tokyo -kehys

Tuotekoodi

708 RL 0001

Hinta

100.00 €

8

Magneettitiivistepari

Tuotekoodi

705 RL 0001

Hinta

0.00 €

9

Bläk 708 Tokyo -kehys 714/734 Tokyo -kehys

Tuotekoodi

708 RL 0001

Hinta

100.00 €

10

Bläk 708 Tokyo -kehys 714/734 Tokyo -kehys

Tuotekoodi

708 RL 0001

Hinta

100.00 €

11

BLACK WEEK 21.-28.11.2022 -25%

Tuotekoodi

DISCOUNT

Hinta

-570.00 €

12

YHTEENSÄ

Tuotekoodi

Hinta

1710.00 €

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1499mm
- Leveimmillään: 1499mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:

EAN: 6418379001247
