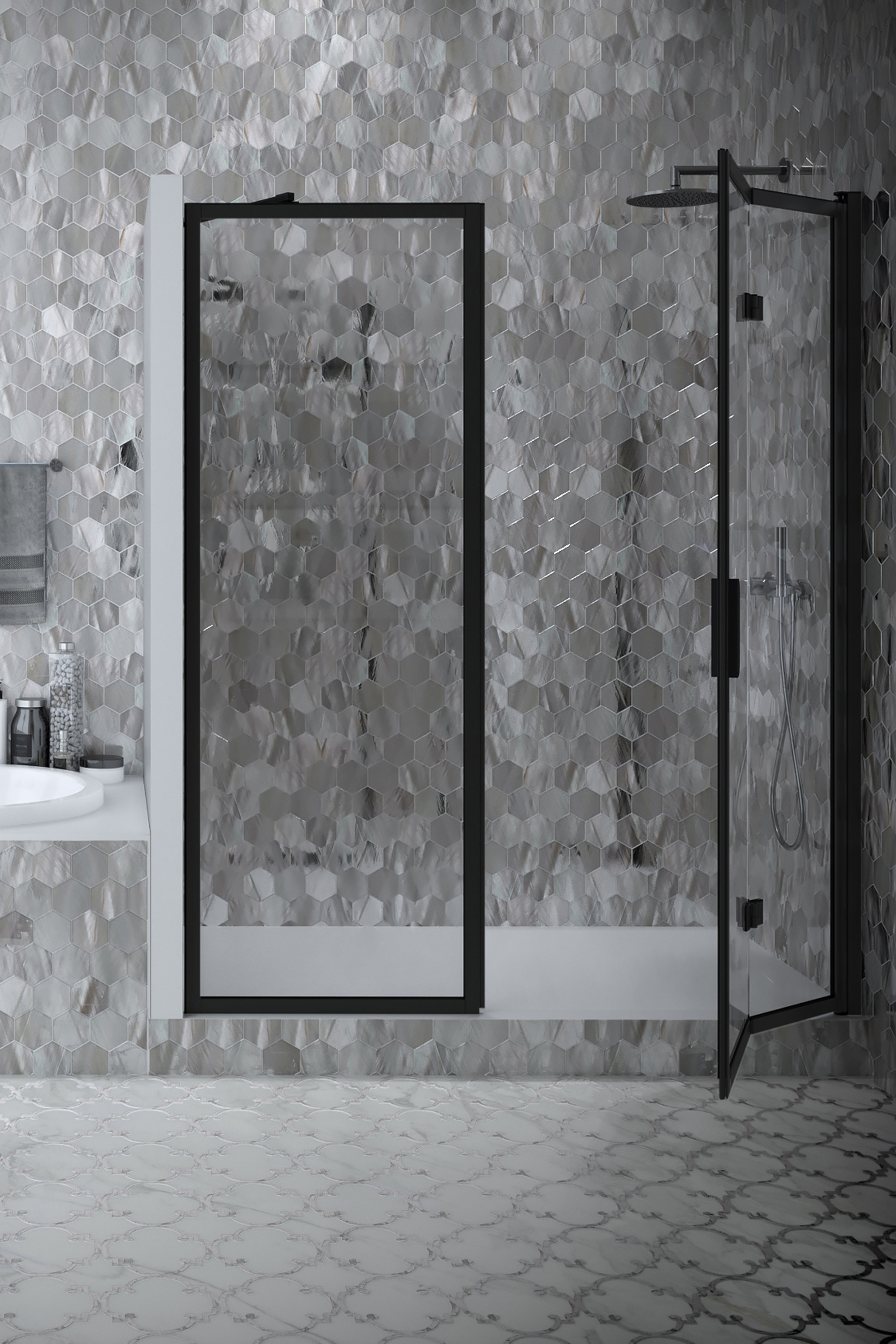

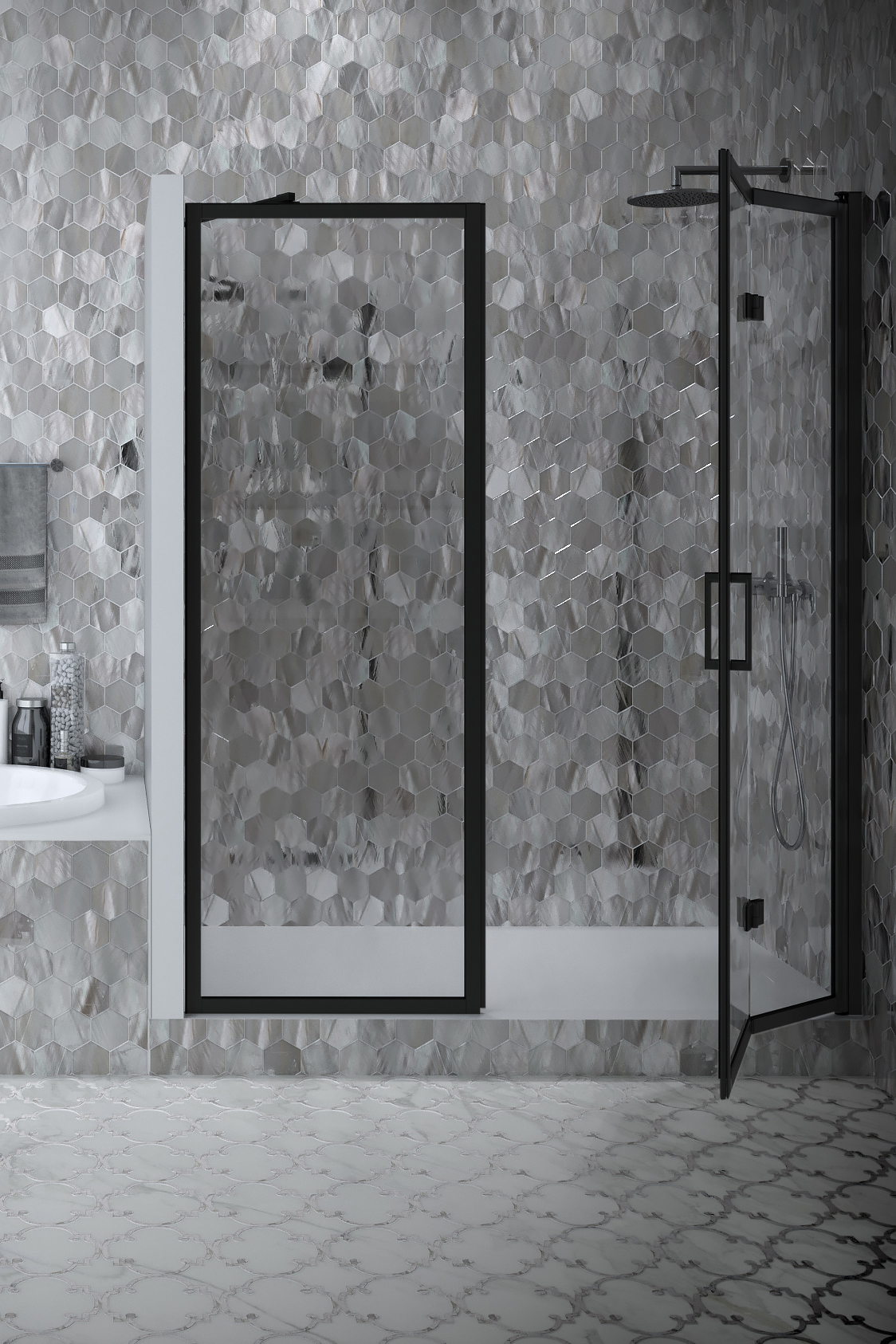

Bläk 823 New York

Tilanjakaja kiinteällä seinällä ja taittuvalla ovella

Tilanjakaja koostuu kiinteästä seinästä ja taittuvasta ovesta. Tuote soveltuu hyvin suihkusyvennykseen, jonka ulkopuolella toisella sivulla on kaluste ja toisellakin sivulla tila on ahdas niin, että ovi ei välttämättä mahdu kunnolla avautumaan ulospäin. Taittuva ovi ei vaadi avautuakseen tilaa suihkutilan ulkopuolelta vaan ovi kääntyy taittaen suihkutilan sisään niin, että ovilasit laskostuvat pieneen tilaan rakennuksen seinää vasten. Kiinteä seinä ja ovi voidaan mitoittaa niin, että kiinteä suojaa kalustetta ja ovi on vapaaksi jäävän kulkutilan levyinen.

Ovi kääntyy molempiin suuntiin 90 astetta ja varustetaan säädettävällä keskityksellä. Keskitys pyrkii palauttamaan oven takaisin auki ja kiinni -asentoihin. Uloin lasi kääntyy lisäksi 180 astetta sisempään lasiin nähden jolloin lasit taittuvat toisiaan vasten suihkutilan sisäpuolelle. Magneettivedinpari pitää oven tiiviisti suljettuna suihkun aikana.

Tämä kiinteä suihkuseinä, jossa alaosaan asennettu säätöjalka, on kiinnitetty seinäkiinnityslistaan itseporautuvin ruuvein. Ovipaneeli asennetaan toiselle puolelle seinäkiinnityslistoilla. Tukitanko asennetaan kiinteän paneelin yläreunasta ja ruuvataan rakennuksen seinään. Magneettitiivisteet asennetaan kumpaankin ovipaneeliin, jotta oven voi sulkea tiiviisti. Laahustiivisteet voidaan kiinnittää paneeleihin ja kynnyslista asentaa ovipaneelien alle vedenpidon parantamiseksi.

Icon

19 Arkipäivää

Icon

20 vuoden takuu

Valkoiset (RAL 9016) ja mustat (RAL 9005) pintakäsittelyvaihtoehdot profiileille ovat polttomaalattuja. Tuotteessa käytettävät helat ovat mustaksi/valkoiseksi maalattua messinkiseosta.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana. Satiinilasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Huomioi, että satiinilasin etsattu pinta on muita lasityyppejä arempi naarmuille ja tahroille.

Tilanjakajan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Seinäkiinnitysprofiileissa on yhteensä 22mm säätövara. Säätövara voidaan käyttää rakennuksen seinien mahdollisen kallistuksen tasaamiseen sekä tilanjakajan sovittamiseksi asennusaukkoon. Aukkoon sovittamiseksi voidaan lisäksi käyttää yhtä tai kahta levennysprofiilia (lisävaruste). Yksi levennysprofiili kasvattaa tilanjakajan leveyttä 34mm(ovi), 40mmm(kiinteä seinä) ja se voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten. Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli sen sijaan tukea lattiaprofiilin avulla.

Tuotekoko

Tilanjakajan kiinteä seinä (A)

X

Tilanjakajan taittuva ovi (B)

X

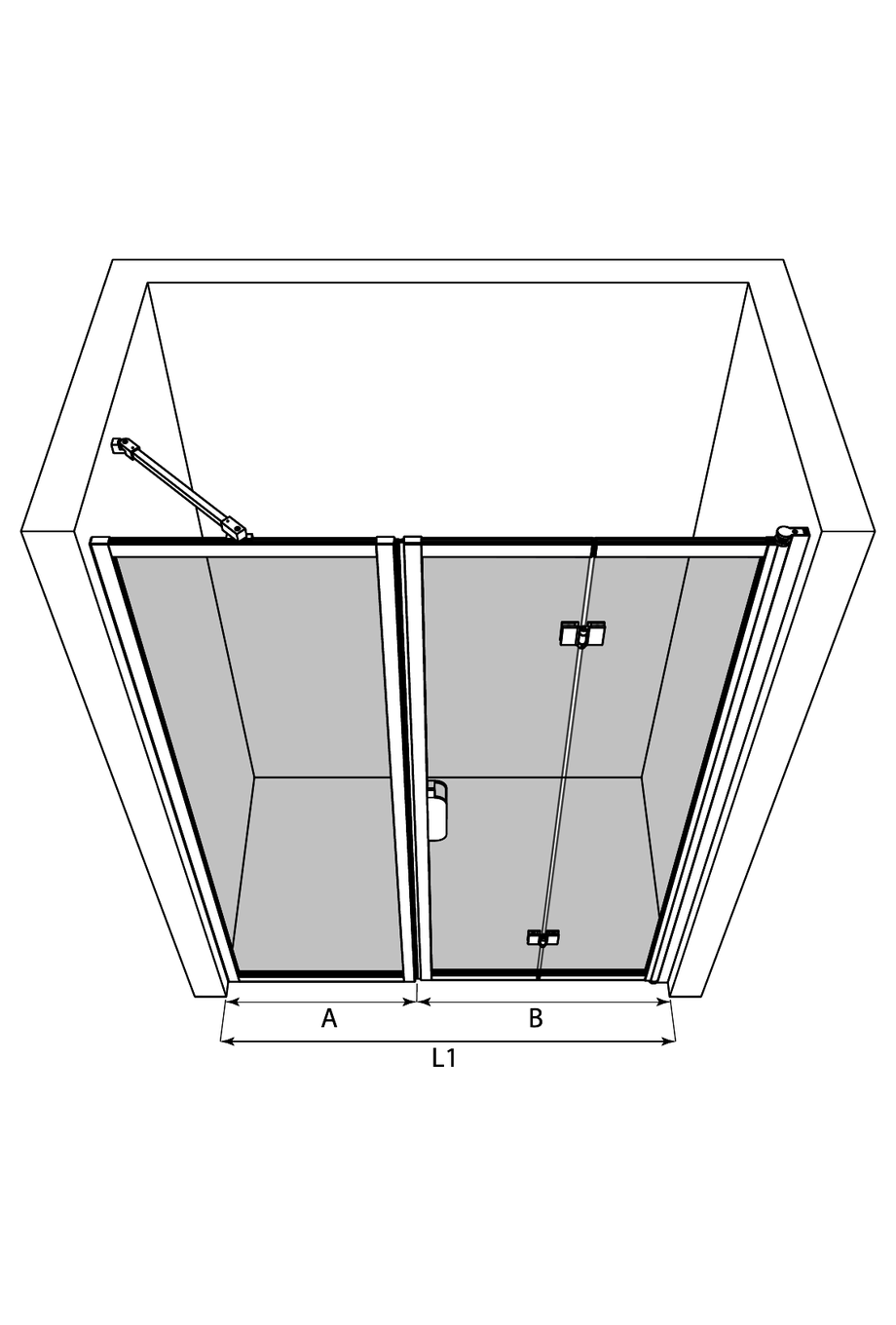

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1201mm
- Leveimmillään: 1223mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 33 mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli tukea lattiaprofiilin avulla.

Tuote

Tuotekoodi

Hinta

1

Bläk 823 New York

Tuotekoodi

823-61-71

Hinta

0.00 €

2

Bläk 711 Tilanjakajan kiinteä seinä
Valkoinen/Kirkas/A=509 x 1950

Tuotekoodi

711 61 0049

Hinta

390.00 €

3

Blak 713 Tilanjakajan taittuva ovi
Valkoinen/Kirkas/B=692 x 1950

Tuotekoodi

713 61 0070

Hinta

490.00 €

4

Magneettitiivistepari

Tuotekoodi

705 RL 0001

Hinta

40.00 €

5

YHTEENSÄ

Tuotekoodi

Hinta

920.00 €

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1201mm
- Leveimmillään: 1223mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:
