Forma 323 (302+304)

Tilanjakaja kääntyvillä pariovilla joista toisessa kiinteä osa

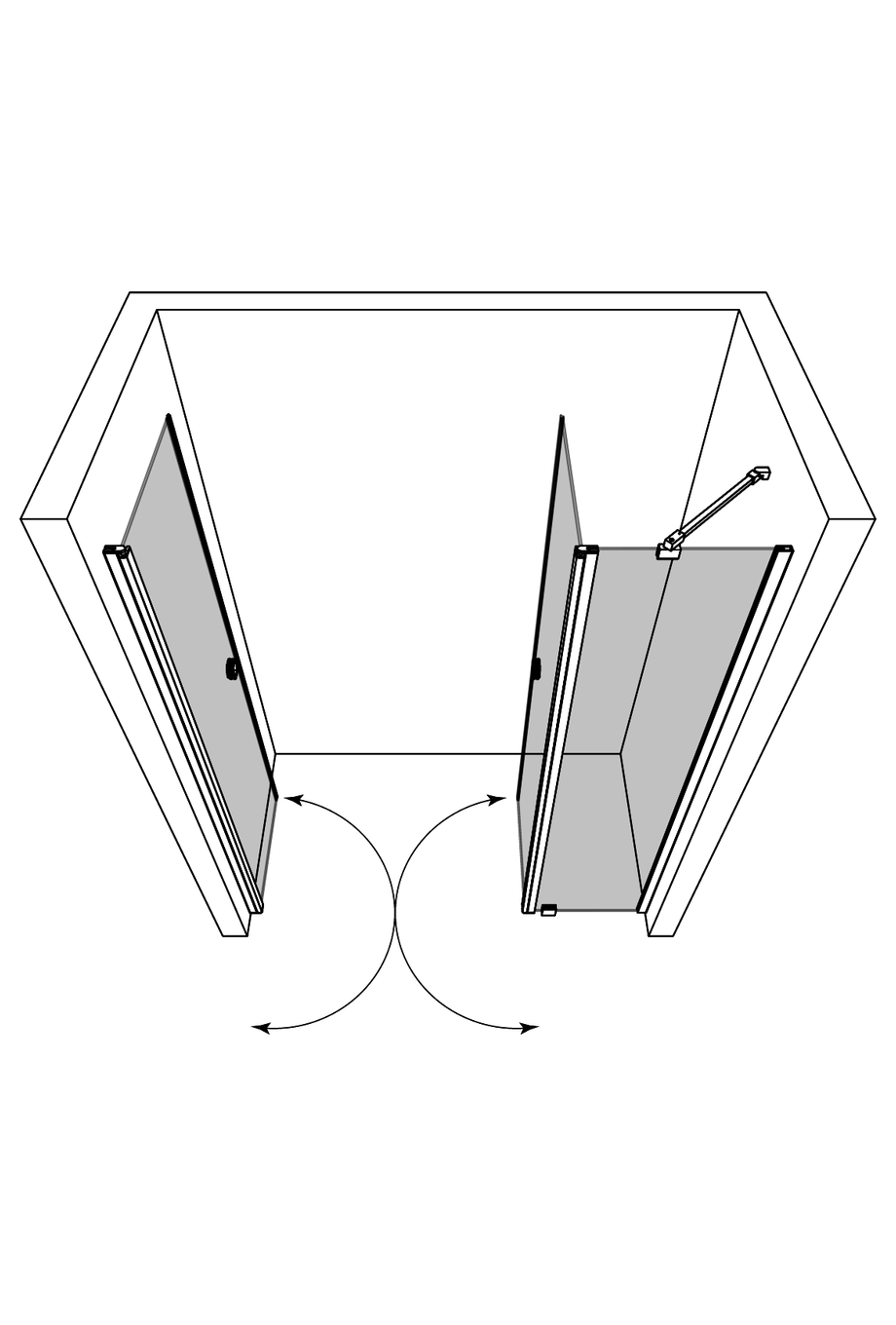

Tilanjakaja koostuu kääntyvästä ovesta ja kiinteästä seinästä johon on saranoitu toinen kääntyvä ovi. Tuote soveltuu hyvin suihkusyvennykseen, jonka vieressä on kaluste. Kiinteä seinä ja oviaukko voidaan mitoittaa niin, että kiinteä suojaa kalustetta ja oviaukko on vapaaksi jäävän kulkutilan levyinen. Ovet voidaan mitoittaa symmetrisesti tai niin, että ovet ovat eri kokoiset. Kun suihku ei ole käytössä, ovet voidaan kääntää rakennuksen seinien suuntaisesti.Ovet kääntyvät molempiin suuntiin 90 astetta ja varustetaan säädettävillä keskityksillä. Keskitys pyrkii palauttamaan ovet takaisin auki ja kiinni -asentoihin. Magneettivedinpari pitää ovet tiiviisti suljettuna suihkun aikana.

Kiinteä seinä ja ovi kiinnitetään sivuista rakennuksen seiniin seinäkiinnitysprofiileilla. Kiinteä seinä tuetaan yläreunasta kulmaan asennettavalla vinotuella ja alareunasta lattiaan liimattavalla helalla. Kiinteän seinän lasin ja lattian väliin jää 25mm korkea rako. Lasin ja lattian väliin voidaan asentaa tiivistesokkeli (vakiovaruste), jolloin vesi ei pääse kulkemaan lasin alta. Ovilasien alareunoihin voidaan asentaa laahustiivisteet (vakiovaruste), jotka rajoittavat veden kulkua.Asennusohje

Asennus
Icon

15 Arkipäivää

Icon

20 vuoden takuu

Lasien reunoihin kiinnitetyt profiilit ovat valmistettu alumiinista. Valkoiset (RAL 9016) ja mustat (RAL 9005) pintakäsittelyvaihtoehdot profiileille ovat jauhemaalattuja. Harmaa profiili on saanut värinsä anodisoinnin seurauksena. Kaikki profiilit hiekkapuhalletaan ennen anodisointia jotta pinta saadaan mahdollisimman hienoksi, eikä näin keräisi sormenjälkiä. Muut metalliosat kuten lattiahelat ja ylätuet tulevat profiilien värin mukaan ja ovat valmistettu messinkiseoksesta.

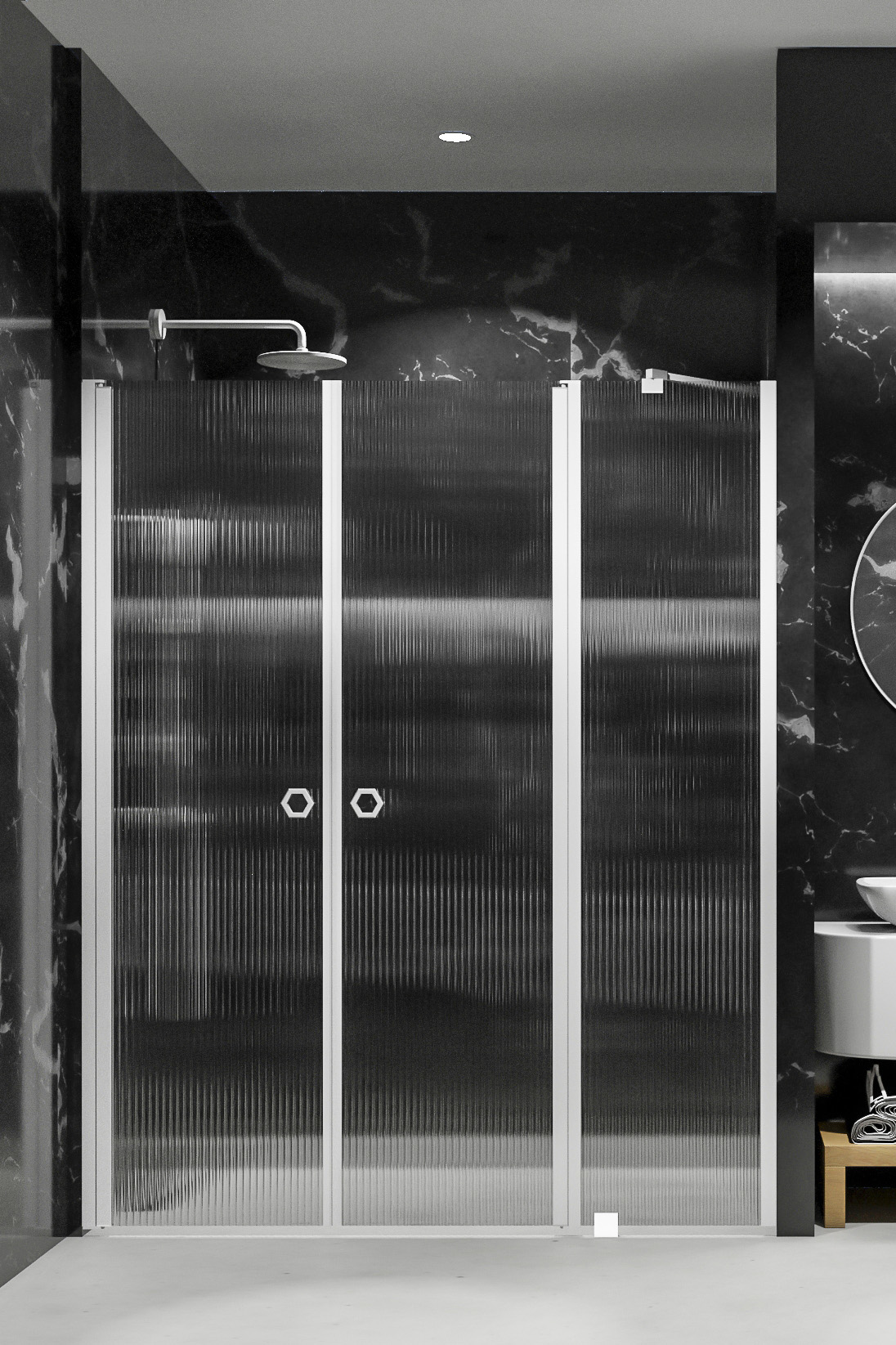

Tuote on valmistettu 6mm paksusta, karkaistusta turvalasista (EN 12150). Paneeli on mahdollista käsitellä Cranith -kalkinestopinnoitteella. Pinnoite edesauttaa myös paneelin puhtaana pysymistä. Kirkkaat paneelit ovat sileäpintaisia ja läpinäkyviä. Uritetut paneelit koostuvat yhdensuuntaisista kaistoista jotka taittavat valoa niin, että lasin takana olevat muodot eivät hahmoitu täysin selvästi. Maitolasiset paneelit eivät ole täysin kirkkaita ja yksityiskohtia ei paneelin läpi hahmoita selvästi. Yksi puoli lasista on etsattu joka antaa lasille samettisen tunnon ja toinen puoli on täysin sileä. Kun olet valitsemassa maitolasista paneelia, pidä mielessä, että etsattu puoli paneelista on erittäin altis naarmuille ja tahroille.Uritettu lasi on saatavilla ainoastaan vakiomitoilla. Reeded-lasiset tuotteet ovat saatavilla vain vakiomittaisina

Suihkunurkan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Kiinteän osan seinäkiinnitysprofiilissa on säätövaraa 20mm ja oven vastaavasti 15mm. Säätövaraa voidaan käyttää rakennuksen seinien mahdollisten kallistusten tasaamiseen tai suihkunurkan sivujen leveyksien kasvattamiseen ilmoitetusta vakiomitasta. Toisen tai molempien sivujen leveyksiä voidaan edelleen kasvattaa levennysprofiililla 34mm (lisävaruste). Levennysprofiili voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten.

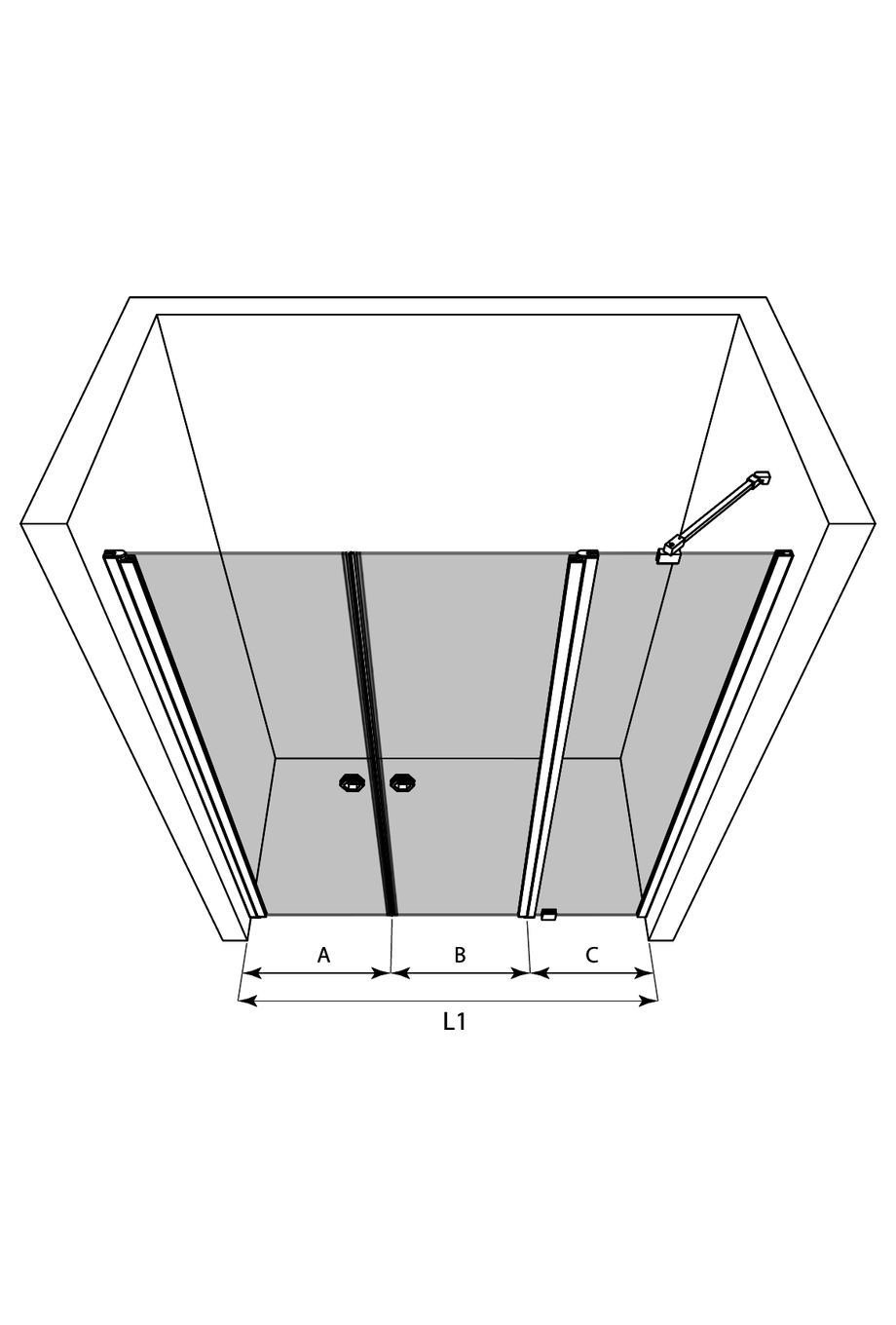

Tuotekoko

Suihkunurkan kääntyvä ovi (A)

X

Suihkunurkan kääntyvä ovi (B)

X

Suihkunurkan kiinteä seinä (C)

X

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 1152mm - 1167mm
- Sivu L2 : 0mm - 0mm

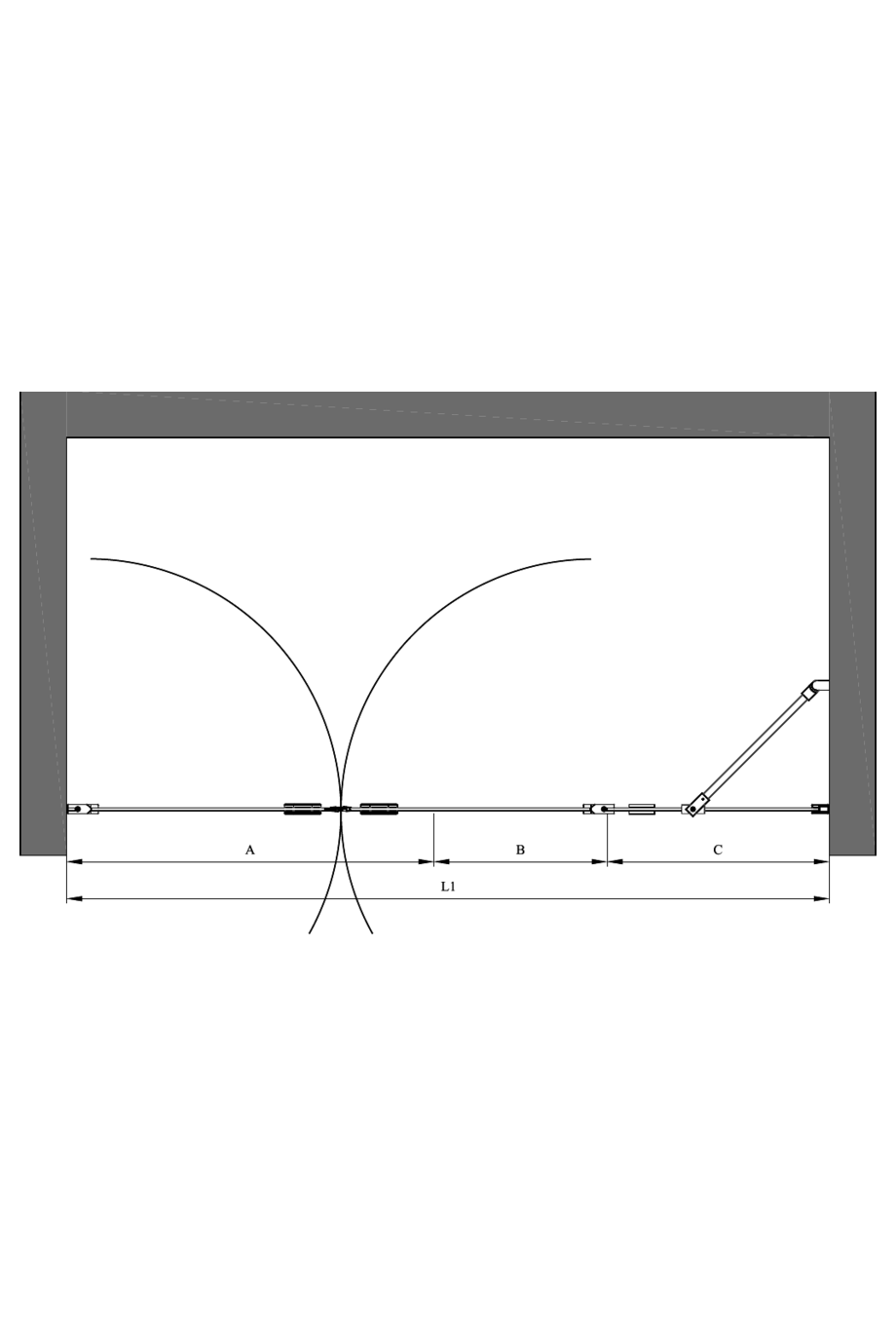

Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 28mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä.Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.

Valitse vetimen väri.

Tuote

Tuotekoodi

Hinta

1

Forma 323

Tuotekoodi

323-61-111

Hinta

0.00 €

2

Forma 302 Suihkunurkan kääntyvä ovi
Valkoinen/Kirkas/A=397 x 2025

Tuotekoodi

302 61 0038

Hinta

410.00 €

3

Forma 304 Suihkunurkan kääntyvä ovi
Valkoinen/Kirkas/B=375 x 2025

Tuotekoodi

304 61 1036

Hinta

305.00 €

4

Forma 304/305 Suihkunurkan kiinteä seinä
Valkoinen/Kirkas/C=380 x 2025

Tuotekoodi

304 61 0038

Hinta

305.00 €

5

Forma hexagon handle chrome Kromattu hexagonal

Tuotekoodi

F01 RL MMMM

Hinta

0.00 €

6

Magneettitiivistepari

Tuotekoodi

F06 6L 0001

Hinta

0.00 €

7

Forma hexagon handle chrome Kromattu hexagonal

Tuotekoodi

F01 RL MMMM

Hinta

0.00 €

8

Forma -20%

Tuotekoodi

DISCOUNT

Hinta

-204.00 €

9

YHTEENSÄ

Tuotekoodi

Hinta

816.00 €

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 1152mm - 1167mm
- Sivu L2 : 0mm - 0mm
Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:

EAN: 6418379968076
