Infinia 244 (212+215)

Tilanjakaja kääntyvällä ovella ja taittuvalla ovella jossa kiinteä osa

Tilanjakaja koostuu kääntyvästä ovesta ja kiinteästä seinästä johon on saranoitu taittuva ovi. Tuote soveltuu hyvin suihkusyvennykseen, jonka toisella sivulla tila on ahdas sekä suihkutilan ulko- että sisäpuolella. Taittuva ovi ei vaadi avautuakseen tilaa suihkutilan ulkopuolelta vaan taittuu pieneen tilaan suihkutilan sisälle rakennuksen seinän suuntaisesti. Kiinteä seinä voidaan mitoittaa suihkutilan sisäpuolella olevan kalusteen (esim. sekoittaja) mukaisesti niin, että ovi ei taittuessaan osu kalusteeseen. Ovet voidaan mitoittaa symmetrisesti tai niin, että ovet ovat eri kokoiset. Kun suihku ei ole käytössä, ovet voidaan kääntää rakennuksen seinien suuntaisesti.

Ovet kääntyvät molempiin suuntiin 90 astetta ja varustetaan säädettävillä keskityksillä. Keskitys pyrkii palauttamaan ovet takaisin auki ja kiinni -asentoihin. Taittuvan oven uloin lasi kääntyy lisäksi 180 astetta sisempään lasiin nähden jolloin oven lasit taittuvat toisiaan vasten suihkutilan sisäpuolelle. Magneettivedinpari pitää ovet tiiviisti suljettuna suihkun aikana.

Kiinteä seinä ja ovi kiinnitetään sivuista rakennuksen seiniin seinäkiinnitysprofiileilla. Kiinteä seinä tuetaan yläreunasta kulmaan asennettavalla vinotuella ja alareunasta lattiaan liimattavalla helalla. Kiinteän seinän lasin ja lattian väliin jää 25mm korkea rako. Lasin ja lattian väliin voidaan asentaa tiivistesokkeli (vakiovaruste), jolloin vesi ei pääse kulkemaan lasin alta. Ovilasien alareunoihin voidaan asentaa laahustiivisteet (vakiovaruste), jotka rajoittavat veden kulkua. Asennusohje

Icon

16 Arkipäivää

Icon

20 vuoden takuu

Lasin reunoihin kiinnitetyt profiilit valmistetaan alumiinista. Pintakäsittelyvaihtoehdoista valkoinen (RAL 9016) ja musta (RAL 9005) valmistetaan polttomaalaamalla. Harmaa ja kiiltävä ovat anodisoituja pinnoitteita. Profiilit hiekkapuhalletaan ennen anodisointia, jolloin anodisoitu pinta on mahdollisimman tasainen eikä siihen jää sormenjälkiä. Tuotteessa käytettävät heloitukset kuten lattiahelat ja vinotuet valmistetaan messinkiseoksesta jonka väritys vastaa valittua profiiliväriä. Mustan sekä valkoisen profiilin kanssa toimitetaan mustaksi tai valkoiseksi maalatut helat, harmaan sekä kiiltävän profiilin kanssa kromatut helat.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana.Kirkas ja savu ovat sileäpintaisia ja läpinäkyviä laseja. Chinchilla- ja maitolasi eivät ole täysin läpinäkyviä, yksityiskohdat eivät erotu lasin läpi. Chinchilla on toiselta puolelta kuvioitu ja toiselta puolelta sileä. Maitolasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Maitolasista tuotetta valittaessa on syytä huomioida, että lasin etsattu pinta on arka naarmuille ja tahroille.

Tilanjakajan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Seinäkiinnitysprofiileissa on yhteensä 35mm säätövara. Säätövara voidaan käyttää rakennuksen seinien mahdollisen kallistuksen tasaamiseen sekä tilanjakajan sovittamiseksi asennusaukkoon. Aukkoon sovittamiseksi voidaan lisäksi käyttää yhtä tai kahta levennysprofiilia (lisävaruste). Yksi levennysprofiili kasvattaa tilanjakajan leveyttä 34mm ja se voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten.

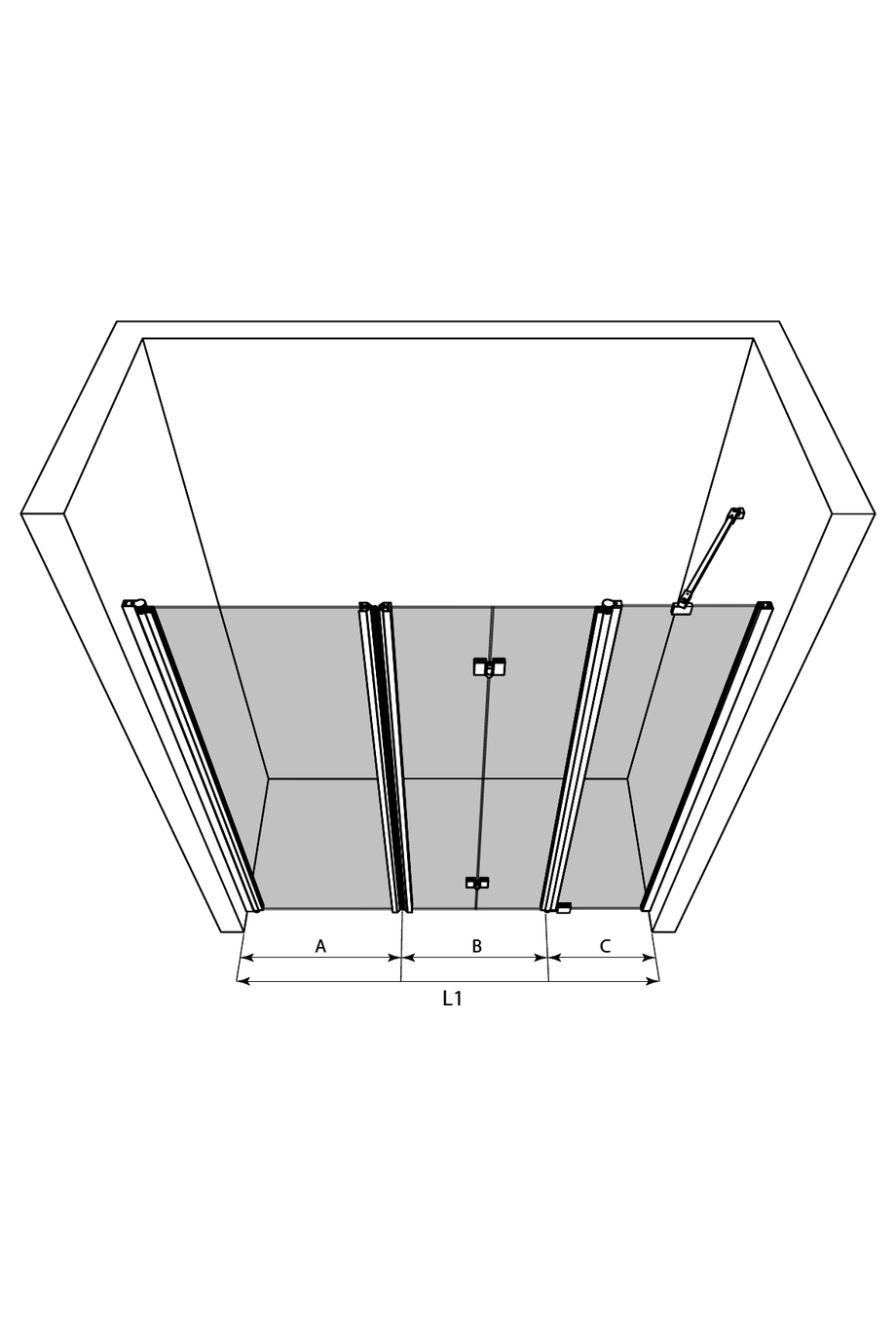

Tuotekoko

Tilanjakajan kääntyvä ovi (A)

X

Tilanjakajan taittuva ovi (B)

X

Tilanjakajan kiinteä seinä (C)

X

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1031mm
- Leveimmillään: 1066mm

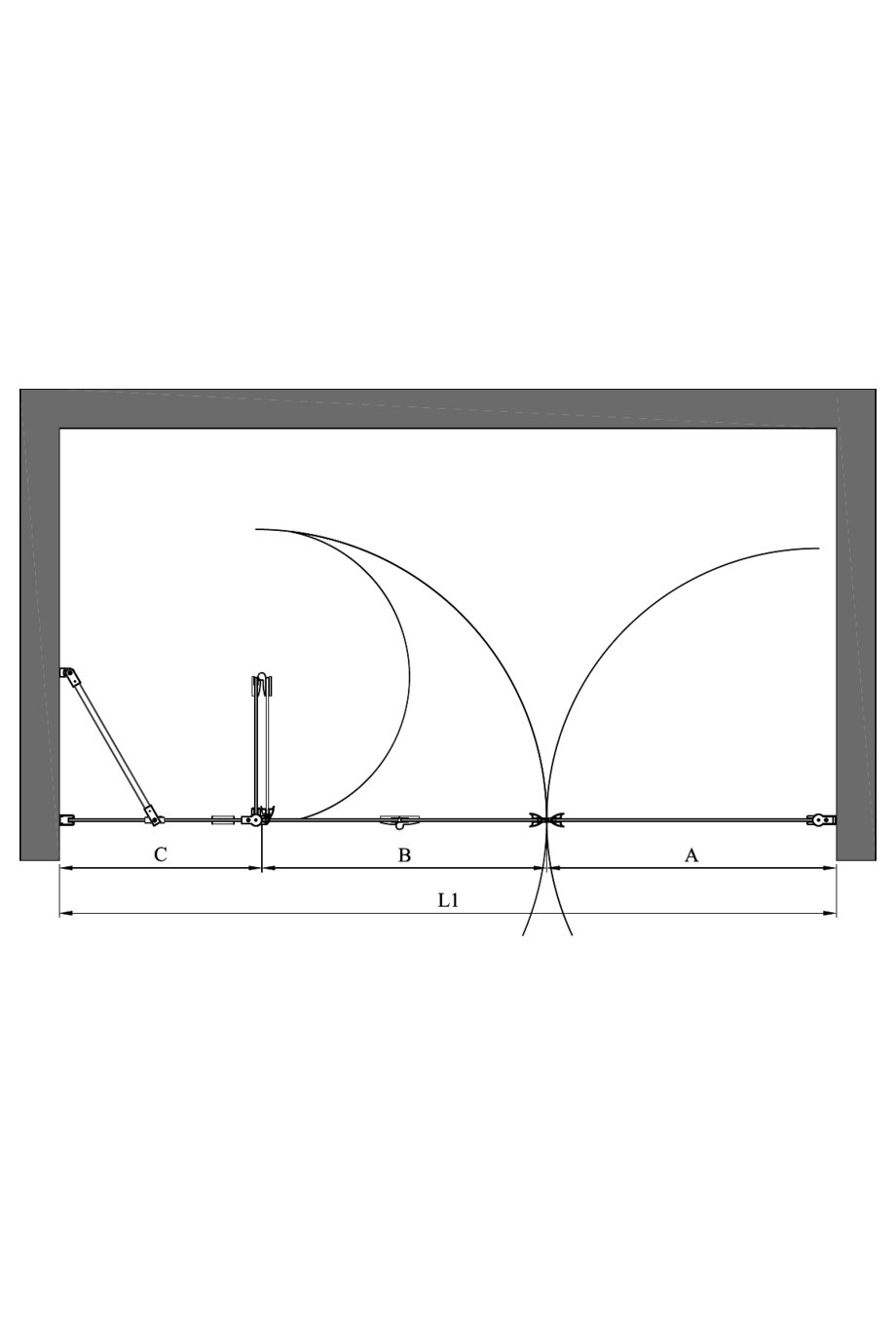

Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 28mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.Korkopala voidaan kiinnittää lattiahelan pohjaan, jolloin sitä saadaan nostettua 10mm.

Tuote

Tuotekoodi

Hinta

1

Infinia 244 (212+215)

Tuotekoodi

244-61-211

Hinta

0.00 €

2

Infinia 212 Tilanjakajan kääntyvä ovi
Valkoinen/Kirkas/A=289 x 1900

Tuotekoodi

212 61 0027

Hinta

350.00 €

3

Infinia 215 Tilanjakajan taittuva ovi
Valkoinen/Kirkas/B=525 x 1900

Tuotekoodi

215 61 1050

Hinta

495.00 €

4

Infinia 214/215/224/225 Tilanjakajan kiinteä seinä
Valkoinen/Kirkas/C=217 x 1900

Tuotekoodi

214 61 0022

Hinta

375.00 €

5

Magneettivedin

Tuotekoodi

913 6L 0002

Hinta

20.00 €

6

Magneettivedin

Tuotekoodi

913 6L 1001

Hinta

20.00 €

7

BLACK WEEK 21.-28.11.2022 -25%

Tuotekoodi

DISCOUNT

Hinta

-315.00 €

8

YHTEENSÄ

Tuotekoodi

Hinta

945.00 €

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1031mm
- Leveimmillään: 1066mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:
