Bläk 739 Paris

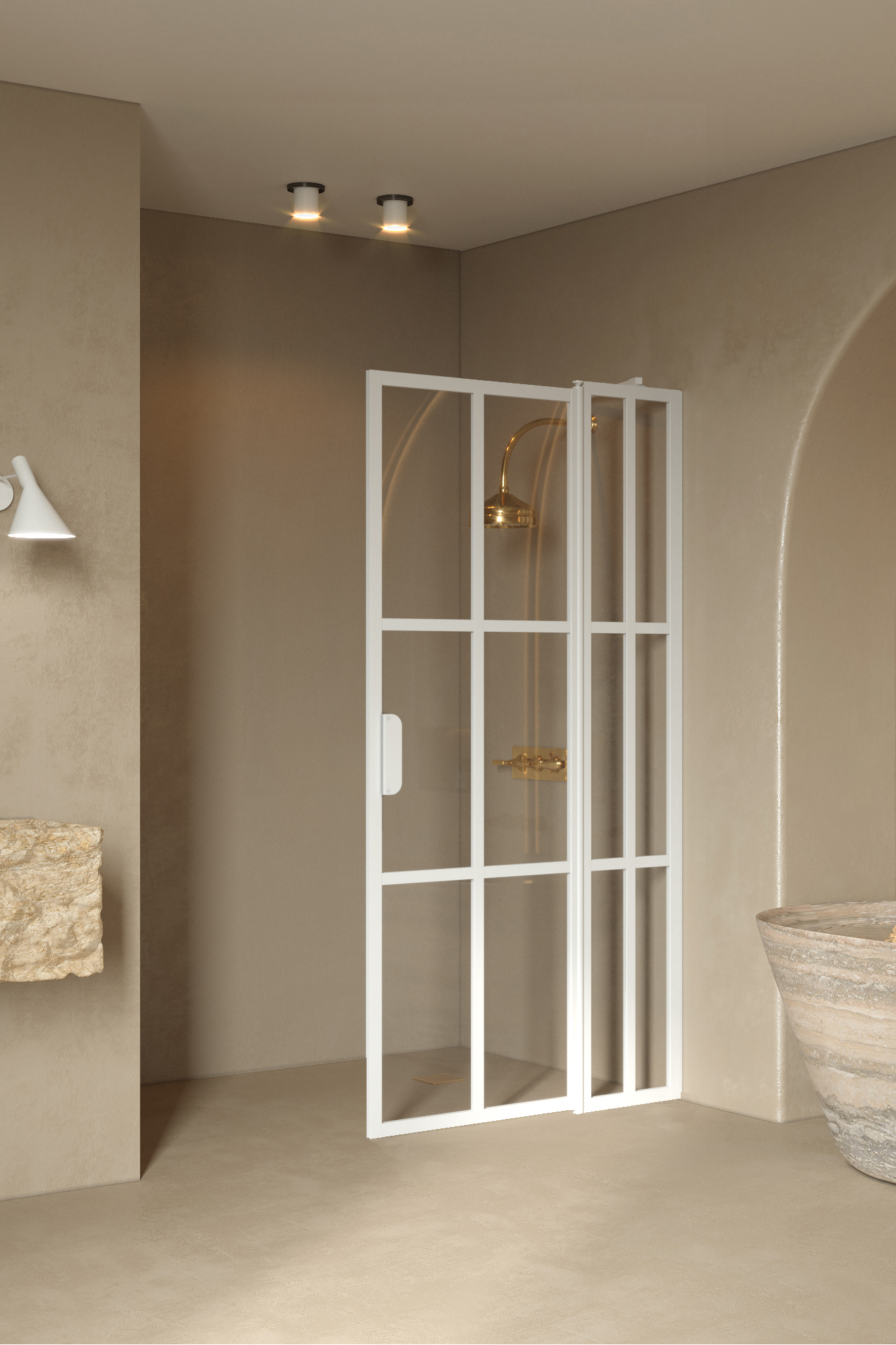

Kääntyvä suihkuseinä kiinteällä osalla

Kiinteästä osasta ja siihen saranoidusta kääntyvästä osasta koostuva suihkuseinä suojaa suihkun vieressä olevaa tilaa ja kalusteita vesiroiskeilta. Kiinteä osa rajaa tehokkaasti vettä ja kun suihku ei ole käytössä kääntyvä osa voidaan kääntää sivuun. Kiinteän ja kääntyvän osan yhdistelmän ansiosta suihkuseinä voidaan mitoittaa ahtaissakin tiloissa niin, ettei kääntyvä osa törmää muihin kalusteisiin.

Suihkuseinän kääntyvä osa kääntyy molempiin suuntiin 90 astetta ja varustetaan säädettävällä keskityksellä. Keskitys pyrkii palauttamaan kääntyvän osan takaisin auki ja kiinni -asentoihin.

Seinäkiinnityslista ruuvataan rakennuksen seinään. Tämä kiinteä suihkuseinä, jossa alaosaan asennettu säätöjalka, on kiinnitetty seinäkiinnityslistaan itseporautuvin ruuvein. Ovipaneeli kiinnitetään kiinteään paneeliin. Tukitanko asennetaan kiinteän paneelin yläreunasta ja ruuvataan rakennuksen seinään. Laahustiivisteet voidaan kiinnittää paneeleihin ja kynnyslista asentaa ovipaneelien alle vedenpidon parantamiseksi. Asennusohje

Icon

19 Arkipäivää

Icon

20 vuoden takuu

Valkoiset (RAL 9016) ja mustat (RAL 9005) pintakäsittelyvaihtoehdot profiileille ovat polttomaalattuja. Tuotteessa käytettävät helat ovat mustaksi/valkoiseksi maalattua messinkiseosta.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana. Satiinilasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Huomioi, että satiinilasin etsattu pinta on muita lasityyppejä arempi naarmuille ja tahroille.

Suihkuseinän koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Seinäkiinnitysprofiilissa on 7mm säätövara. Säätövara voidaan käyttää rakennuksen seinän mahdollisen kallistuksen tasaamiseen tai suihkuseinän leveyden kasvattamiseen ilmoitetusta vakiomitasta. Leveyttä voidaan edelleen kasvattaa levennysprofiililla 40mm (lisävaruste). Levennysprofiili voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten. Tuotteen kiinteälle osalle on valittavissa kaksi erilaista lattiakiinnitystä. Oletuksena tuote kiinnitetään lattiaan säätöjalalla. Jos suihkutilan lattia on tasainen (ei kaatoa), voidaan tuote kiinnittää lattiaan säätöjalan sijaan lattialistalla. Lattiakiinnitystapa asennetaan tuotteen valmistuksen yhteydessä, joten se ei ole vaihdettavissa myöhemmin.

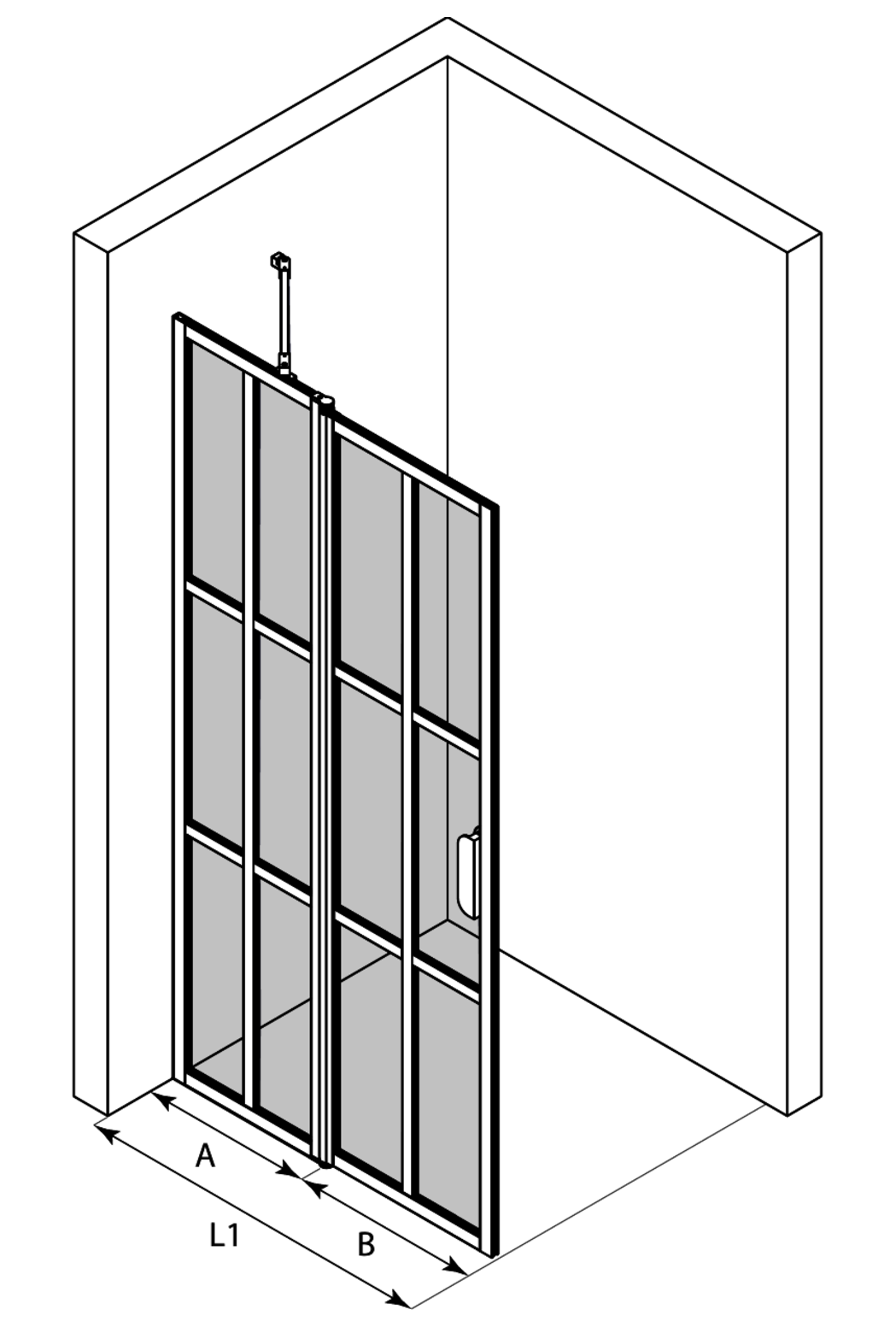

Tuotekoko

Suihkuseinän kiinteä osa (A)

X

Suihkuseinän kääntyvä osa (B)

X

Valitun tuotteen kokonaisleveys on:
- Kapeimmillaan : 595mm
- Leveimmillään : 602mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen.:


Tuotteessa on vakiovarusteena 33 mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli tukea lattiaprofiilin avulla.

Tuote

Tuotekoodi

Hinta

1

Bläk 739 Paris

Tuotekoodi

739-61-11

Hinta

0.00 €

2

Bläk 714 Suihkuseinän kiinteä osa
Valkoinen/Kirkas/A=260 x 1950

Tuotekoodi

714 61 0026

Hinta

295.00 €

3

Blak 714 Suihkuseinän kääntyvä osa
Valkoinen/Kirkas/B=335 x 1950

Tuotekoodi

714 61 1033

Hinta

295.00 €

4

Paris -kehys

Tuotekoodi

709 RL 0001

Hinta

200.00 €

5

Peitetiiviste

Tuotekoodi

720 RL 0001

Hinta

0.00 €

6

Paris -kehys

Tuotekoodi

709 RL 0001

Hinta

200.00 €

7

YHTEENSÄ

Tuotekoodi

Hinta

990.00 €

Valitun tuotteen kokonaisleveys on:
- Kapeimmillaan : 595mm
- Leveimmillään : 602mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen.:
