Forma 385

Taittuva suihkuovi kiinteällä osalla ja magneettilukituksella

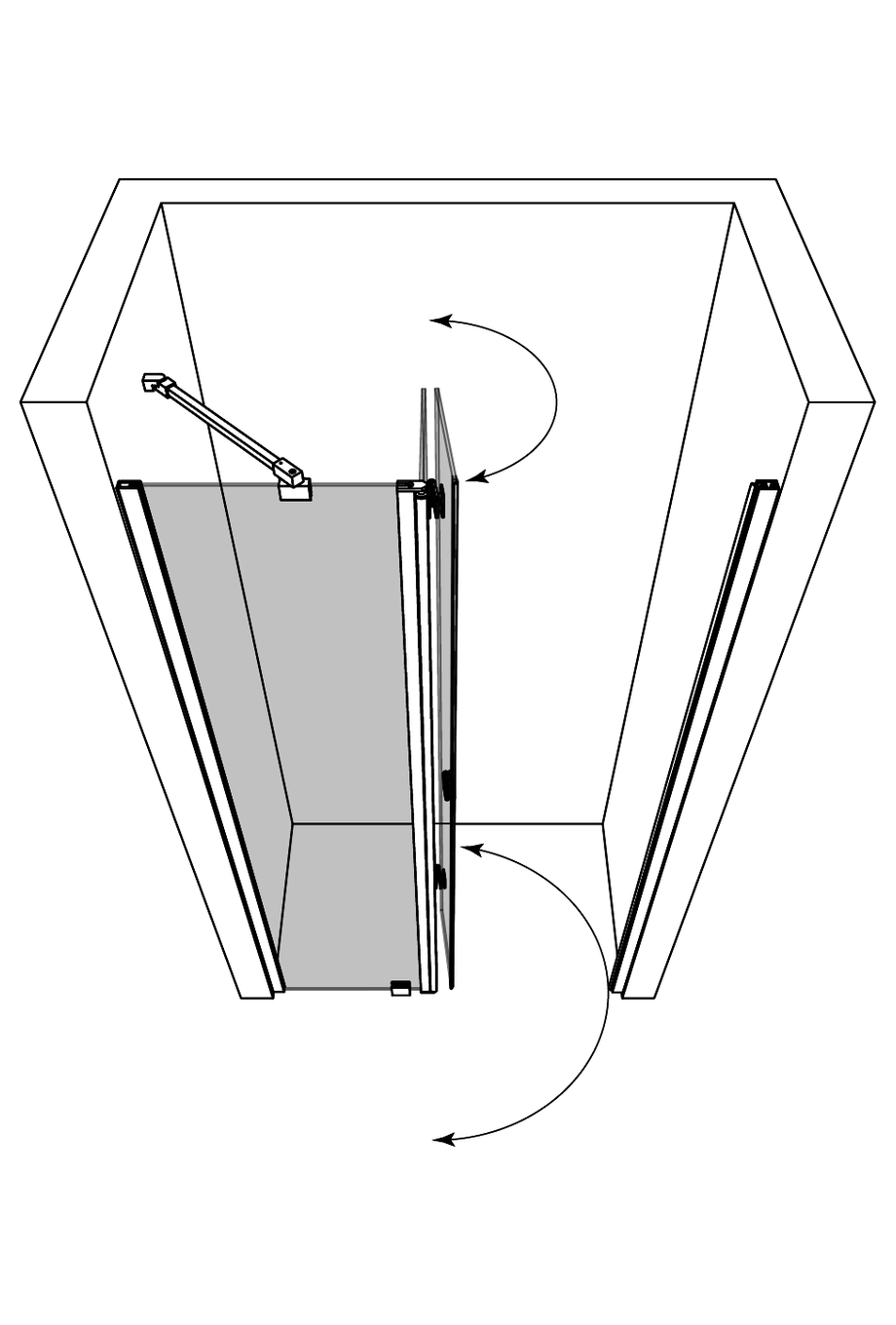

Kiinteästä osasta ja siihen saranoidusta taittuvasta osasta koostuva suihkuovi suojaa suihkun vieressä olevaa tilaa ja kalusteita vesiroiskeilta. Kiinteä osa rajaa tehokkaasti vettä ja kun suihku ei ole käytössä taittuva osa voidaan taittaa pieneen tilaan rakennuksen seinän suuntaisesti suihkutilan sisäpuolelle. Kiinteän ja taittuvan osan yhdistelmän ansiosta suihkuseinä voidaan mitoittaa ahtaissakin tiloissa niin, ettei taittuva osa törmää muihin kalusteisiin. Suihkuoven taittuva osa kääntyy molempiin suuntiin 90 astetta ja varustetaan säädettävällä keskityksellä. Keskitys pyrkii palauttamaan taittuvan osan takaisin auki ja kiinni -asentoihin. Taittuvan osan uloin lasi kääntyy lisäksi 180 astetta taittuvan osan sisempään lasiin nähden jolloin lasit taittuvat toisiaan vasten suihkutilan sisäpuolelle. Ovessa on magneettitiiviste, joka lukittuu tiiviisti vastakappaleeseen kun suihku on käytössä.

Suihkuovi ja seinämagneetti kiinnitetään rakennuksen seiniin seinäkiinnitysprofiileilla. Kiinteä osa tuetaan yläreunasta kulmaan asennettavalla vinotuella ja alareunasta lattiaan liimattavalla helalla. Kiinteän osan lasin ja lattian väliin jää 25mm korkea rako. Lasin ja lattian väliin voidaan asentaa tiivistesokkeli (vakiovaruste), jolloin vesi ei pääse kulkemaan lasin alta. Taittuvan osan lasien alareunoihin voidaan asentaa laahustiivisteet (vakiovaruste), jotka rajoittavat veden kulkua.Asennusohje

Icon

19 Arkipäivää

Icon

20 vuoden takuu

Lasin reunoihin kiinnitetyt profiilit valmistetaan alumiinista. Pintakäsittelyvaihtoehdoista valkoinen (RAL 9016) ja musta (RAL 9005) valmistetaan polttomaalaamalla. Harmaa ja kiiltävä ovat anodisoituja pinnoitteita. Profiilit hiekkapuhalletaan ennen anodisointia, jolloin anodisoitu pinta on mahdollisimman tasainen eikä siihen jää sormenjälkiä. Tuotteessa käytettävät heloitukset kuten lattiahelat ja vinotuet valmistetaan messinkiseoksesta jonka väritys vastaa valittua profiiliväriä. Mustan sekä valkoisen profiilin kanssa toimitetaan mustaksi tai valkoiseksi maalatut helat, kiiltävän profiilin kanssa kromatut sekä harmaan profiilin kanssa harjatulla nikkelillä pinnoitetut helat.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana. Kirkas, savu ja pronssi ovat sileäpintaisia ja läpinäkyviä laseja. Chinchilla, satiini ja reeded -lasit eivät ole täysin läpinäkyviä, yksityiskohdat eivät erotu lasin läpi. Chinchilla ja reeded -lasit ovat toiselta puolelta kuvioitu ja toiselta puolelta sileitä. Maitolasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Maitolasista tuotetta valittaessa on syytä huomioida, että lasin etsattu pinta on arka naarmuille ja tahroille.

Suihkuoven koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Seinäkiinnitysprofiileissa on yhteensä 35mm säätövara. Säätövara voidaan käyttää rakennuksen seinien mahdollisen kallistuksen tasaamiseen sekä suihkuoven sovittamiseksi asennusaukkoon. Aukkoon sovittamiseksi voidaan lisäksi käyttää yhtä tai kahta levennysprofiilia (lisävaruste). Yksi levennysprofiili kasvattaa suihkuoven leveyttä 34mm ja se voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten.

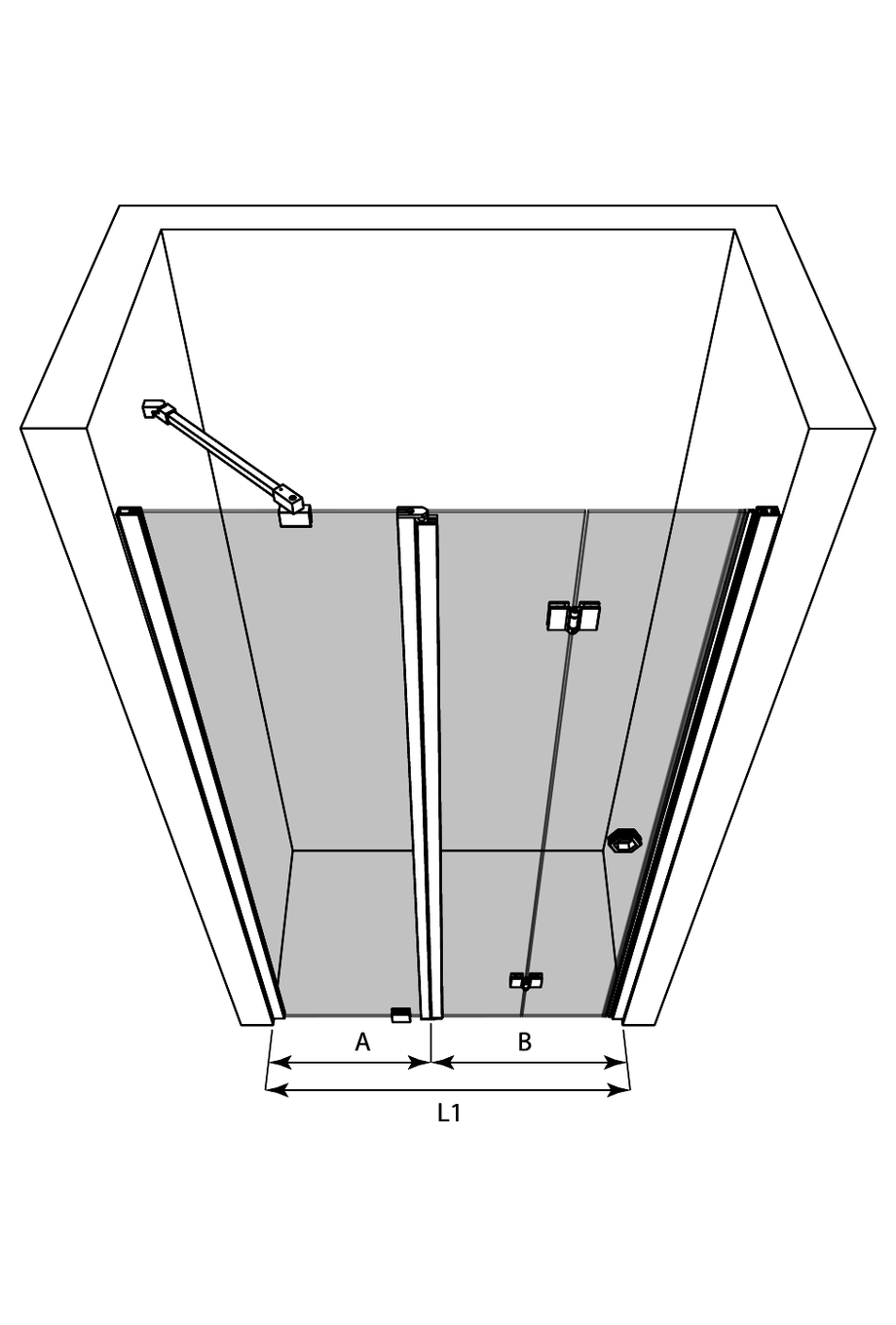

Tuotekoko

Suihkuoven kiinteä osa (A)

X

Suihkuoven taittuva osa (B)

X

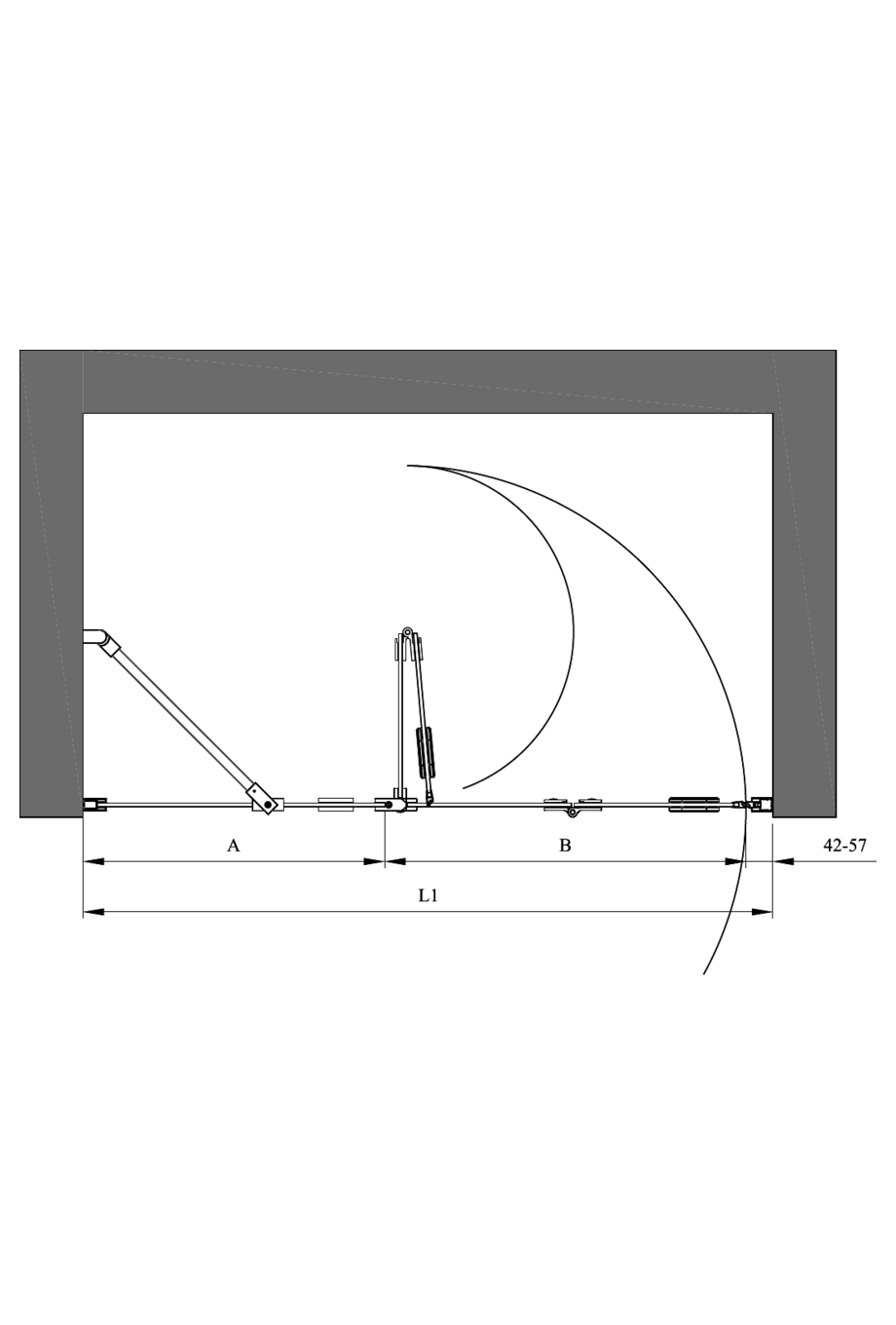

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 997mm
- Leveimmillään: 1032mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 33 mm korkea laahustiiviste. Lisävarusteena on saatavilla 50 mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000 mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10 mm ja leveys 16 mm.

Valitse vetimen malli:

Tuote

Tuotekoodi

Hinta

1

Forma 385

Tuotekoodi

385-61-11

Hinta

0.00 €

2

Forma 304/305 Suihkuoven kiinteä osa
Valkoinen/Kirkas/A=380 x 2025

Tuotekoodi

304 61 0038

Hinta

360.00 €

3

Forma 305 Suihkuoven taittuva osa
Valkoinen/Kirkas/B=617 x 2025

Tuotekoodi

305 61 0056

Hinta

490.00 €

4

Seinämagneetti

Tuotekoodi

329 6L 1001

Hinta

100.00 €

5

Kuusikulmainen vedin kromi

Tuotekoodi

F01 RL MMMM

Hinta

60.00 €

6

Forma campaign 15.1.-14.4.2024 -20%

Tuotekoodi

DISCOUNT

Hinta

-202.00 €

7

YHTEENSÄ

Tuotekoodi

Hinta

808.00 €

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 997mm
- Leveimmillään: 1032mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:
