Infinia 224

Kaareva kääntyvä suihkuseinä kiinteällä osalla

Kiinteästä osasta ja siihen saranoidusta kääntyvästä osasta koostuva suihkuseinä suojaa suihkun vieressä olevaa tilaa ja kalusteita vesiroiskeilta. Kiinteä osa rajaa tehokkaasti vettä ja kun suihku ei ole käytössä kääntyvä osa voidaan kääntää sivuun. Kiinteän ja kääntyvän osan yhdistelmän ansiosta suihkuseinä voidaan mitoittaa ahtaissakin tiloissa niin, ettei kääntyvä osa törmää muihin kalusteisiin.

Suihkuseinän kääntyvä osa kääntyy molempiin suuntiin 90 astetta ja varustetaan säädettävällä keskityksellä. Keskitys pyrkii palauttamaan kääntyvän osan takaisin auki ja kiinni -asentoihin. Koko lasin korkuinen profiilivedin helpottaa tarvittaessa käyttöä (lisävaruste).

Suihkuseinä kiinnitetään sivusta rakennuksen seinään seinäkiinnitysprofiililla. Kiinteä osa tuetaan yläreunasta kulmaan asennettavalla vinotuella ja alareunasta lattiaan liimattavalla helalla. Kiinteän osan lasin ja lattian väliin jää 25mm korkea rako. Lasin ja lattian väliin voidaan asentaa tiivistesokkeli (vakiovaruste), jolloin vesi ei pääse kulkemaan lasin alta. Kääntyvän osan lasin alareunaan voidaan asentaa laahustiiviste (vakiovaruste), joka rajoittaa veden kulkua. Asennusohje

Icon

16 Arkipäivää

Icon

20 vuoden takuu

Lasin reunoihin kiinnitetyt profiilit valmistetaan alumiinista. Pintakäsittelyvaihtoehdoista valkoinen (RAL 9016) ja musta (RAL 9005) valmistetaan polttomaalaamalla. Harmaa ja kiiltävä ovat anodisoituja pinnoitteita. Profiilit hiekkapuhalletaan ennen anodisointia, jolloin anodisoitu pinta on mahdollisimman tasainen eikä siihen jää sormenjälkiä.Tuotteessa käytettävät heloitukset kuten lattiahelat ja vinotuet ovat kromattua messinkiseosta.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana.Kirkas ja savu ovat sileäpintaisia ja läpinäkyviä laseja.

Suihkuseinän koko valitaan vakiomitoista. Seinäkiinnitysprofiilissa on 20mm säätövara. Säätövara voidaan käyttää rakennuksen seinän mahdollisen kallistuksen tasaamiseen tai suihkuseinän leveyden kasvattamiseen ilmoitetusta vakiomitasta. Leveyttä voidaan edelleen kasvattaa levennysprofiililla 34mm (lisävaruste). Levennysprofiili voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten.

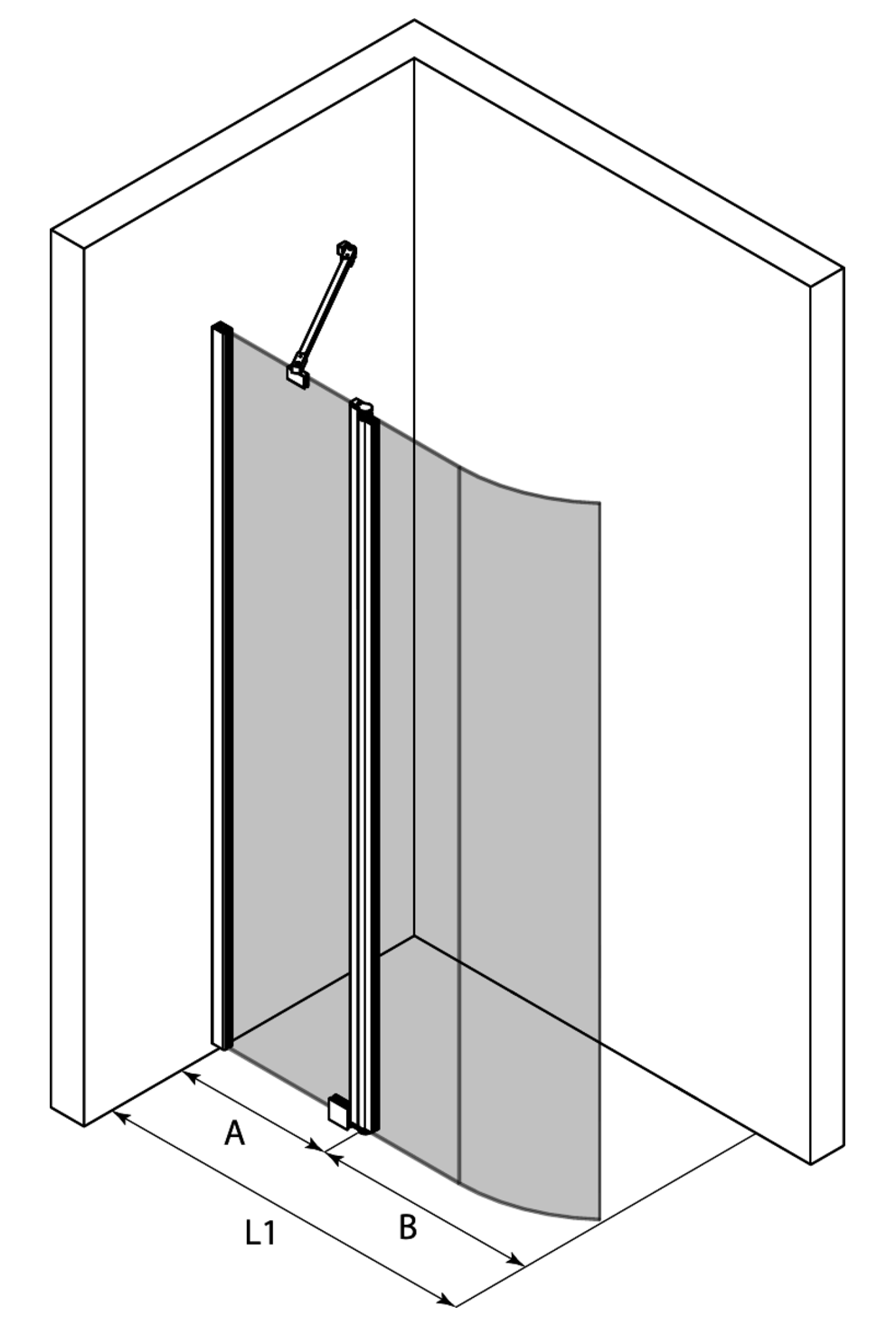

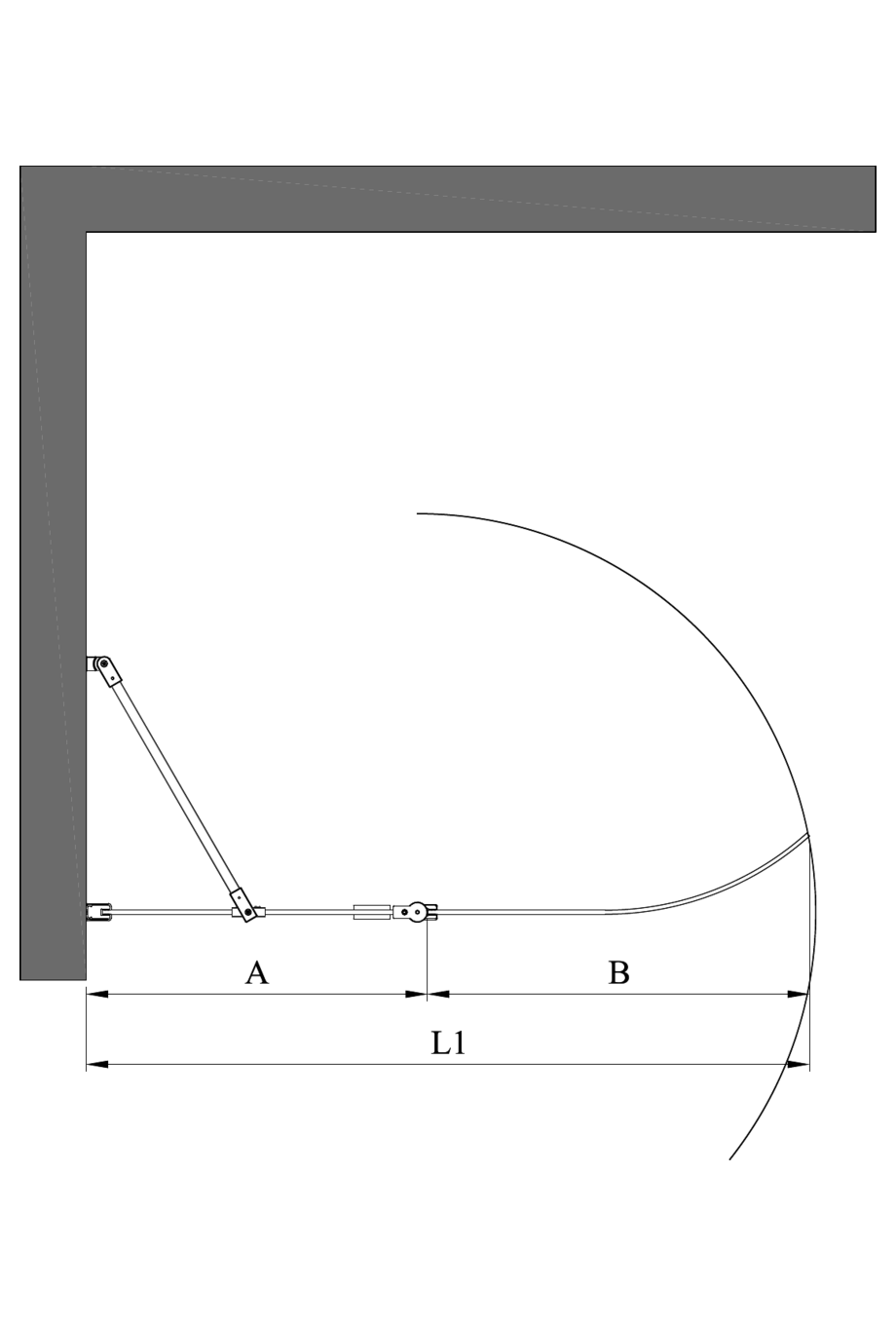

Tuotekoko

Kiinteä osa (A)

X

Kääntyvä osa (B)

X

Valitun tuotteen kokonaisleveys on:
- Kapeimmillaan : 696mm
- Leveimmillään : 716mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen.:


Tuotteessa on vakiovarusteena 28mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.Korkopala voidaan kiinnittää lattiahelan pohjaan, jolloin sitä saadaan nostettua 10mm.

Tuote voidaan varustaa koko lasin korkuisella profiilivetimellä helpottamaan käyttöä. Profiilivedin kasvattaa tuotteen leveyttä 10mm. Profiilivedin asennetaan tuotteen valmistuksen yhteydessä tehtaalla eikä sitä voida jälkikäteen irroittaa.

Tuote

Tuotekoodi

Hinta

1

Infinia 224

Tuotekoodi

224-61-11

Hinta

0.00 €

2

Infinia 214/215/224/225 Kiinteä osa
Valkoinen/Kirkas/A=217 x 1900

Tuotekoodi

214 61 0022

Hinta

255.00 €

3

Infinia 224 Kääntyvä osa
Valkoinen/Kirkas/B=479 x 1900

Tuotekoodi

224 61 1048

Hinta

355.00 €

4

YHTEENSÄ

Tuotekoodi

Hinta

610.00 €

Valitun tuotteen kokonaisleveys on:
- Kapeimmillaan : 696mm
- Leveimmillään : 716mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen.:

EAN:
