Infinia 215

Taittuva suihkuseinä kiinteällä osalla

Kiinteästä osasta ja siihen saranoidusta taittuvasta osasta koostuva suihkuseinä suojaa suihkun vieressä olevaa tilaa ja kalusteita vesiroiskeilta. Kiinteä osa rajaa tehokkaasti vettä ja kun suihku ei ole käytössä taittuva osa voidaan taittaa pieneen tilaan rakennuksen seinän suuntaisesti suihkutilan sisäpuolelle. Kiinteän ja taittuvan osan yhdistelmän ansiosta suihkuseinä voidaan mitoittaa ahtaissakin tiloissa niin, ettei taittuva osa törmää muihin kalusteisiin.

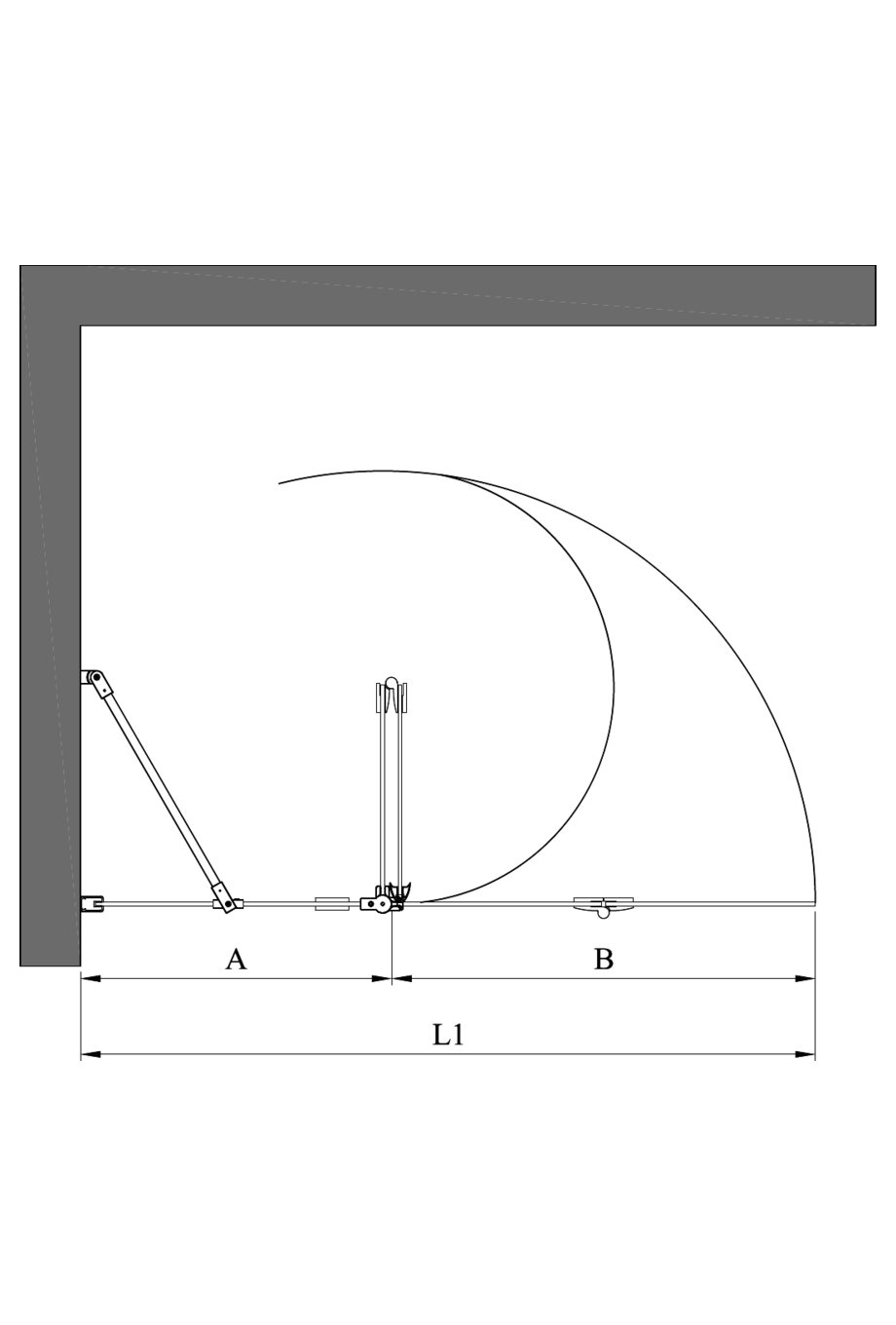

Suihkuseinän taittuva osa kääntyy molempiin suuntiin 90 astetta ja varustetaan säädettävällä keskityksellä. Keskitys pyrkii palauttamaan taittuvan osan takaisin auki ja kiinni -asentoihin. Taittuvan osan uloin lasi kääntyy lisäksi 180 astetta taittuvan osan sisempään lasiin nähden jolloin lasit taittuvat toisiaan vasten suihkutilan sisäpuolelle.

Suihkuseinä kiinnitetään sivusta rakennuksen seinään seinäkiinnitysprofiililla. Kiinteä osa tuetaan yläreunasta kulmaan asennettavalla vinotuella ja alareunasta lattiaan liimattavalla helalla. Kiinteän osan lasin ja lattian väliin jää 25mm korkea rako. Lasin ja lattian väliin voidaan asentaa tiivistesokkeli (vakiovaruste), jolloin vesi ei pääse kulkemaan lasin alta. Taittuvan osan lasien alareunoihin voidaan asentaa laahustiivisteet (vakiovaruste), jotka rajoittavat veden kulkua. Asennusohje

Icon

16 Arkipäivää

Icon

20 vuoden takuu

Lasin reunoihin kiinnitetyt profiilit valmistetaan alumiinista. Pintakäsittelyvaihtoehdoista valkoinen (RAL 9016) ja musta (RAL 9005) valmistetaan polttomaalaamalla. Harmaa ja kiiltävä ovat anodisoituja pinnoitteita. Profiilit hiekkapuhalletaan ennen anodisointia, jolloin anodisoitu pinta on mahdollisimman tasainen eikä siihen jää sormenjälkiä.Tuotteessa käytettävät heloitukset kuten lattiahelat ja vinotuet ovat kromattua messinkiseosta.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana.Kirkas ja savu ovat sileäpintaisia ja läpinäkyviä laseja. Chinchilla- ja maitolasi eivät ole täysin läpinäkyviä, yksityiskohdat eivät erotu lasin läpi. Chinchilla on toiselta puolelta kuvioitu ja toiselta puolelta sileä. Maitolasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Maitolasista tuotetta valittaessa on syytä huomioida, että lasin etsattu pinta on arka naarmuille ja tahroille.

Suihkuseinän koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Seinäkiinnitysprofiilissa on 20mm säätövara. Säätövara voidaan käyttää rakennuksen seinän mahdollisen kallistuksen tasaamiseen tai suihkuseinän leveyden kasvattamiseen ilmoitetusta vakiomitasta. Leveyttä voidaan edelleen kasvattaa levennysprofiililla 34mm (lisävaruste). Levennysprofiili voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten.

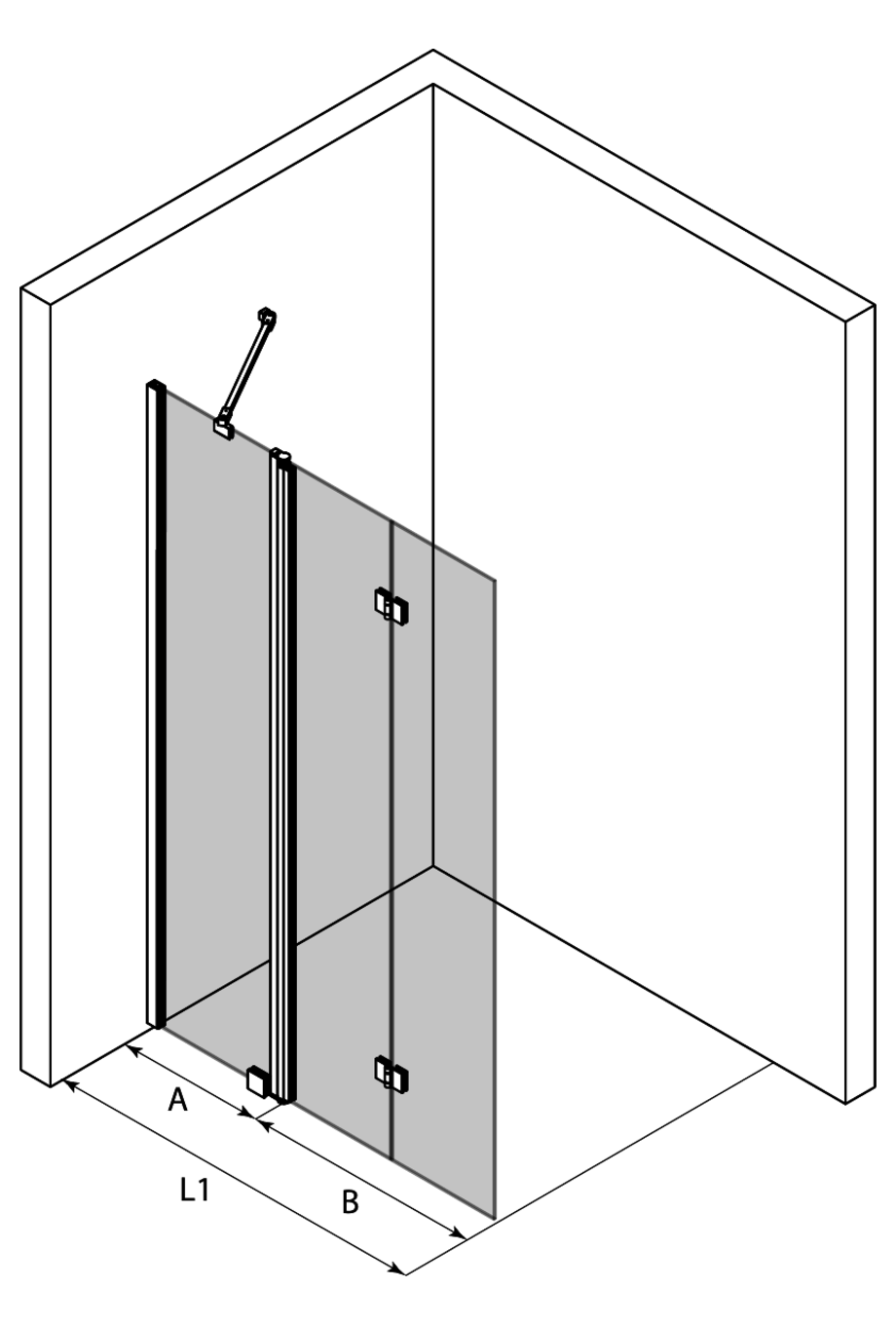

Tuotekoko

Suihkuseinän kiinteä osa (A)

X

Suihkuseinän taittuva osa (B)

X

Valitun tuotteen kokonaisleveys on:
- Kapeimmillaan : 718mm
- Leveimmillään : 738mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen.:


Tuotteessa on vakiovarusteena 28mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.Korkopala voidaan kiinnittää lattiahelan pohjaan, jolloin sitä saadaan nostettua 10mm.

Tuote voidaan varustaa koko lasin korkuisella profiilivetimellä helpottamaan käyttöä. Profiilivedin kasvattaa tuotteen leveyttä 10mm. Profiilivedin asennetaan tuotteen valmistuksen yhteydessä tehtaalla eikä sitä voida jälkikäteen irroittaa.

Tuote

Tuotekoodi

Hinta

1

Infinia 215

Tuotekoodi

215-61-11

Hinta

0.00 €

2

Infinia 214/215/224/225 Suihkuseinän kiinteä osa
Valkoinen/Kirkas/A=217 x 1900

Tuotekoodi

214 61 0022

Hinta

255.00 €

3

Infinia 215 Suihkuseinän taittuva osa
Valkoinen/Kirkas/B=501 x 1900

Tuotekoodi

215 61 1050

Hinta

485.00 €

4

YHTEENSÄ

Tuotekoodi

Hinta

740.00 €

Valitun tuotteen kokonaisleveys on:
- Kapeimmillaan : 718mm
- Leveimmillään : 738mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen.:

EAN:
