Bläk 89K New York
Suihkunurkka kääntyvällä ja taittuvalla ovella joissa kiinteät osat
Suihkunurkka koostuu kahdesta kiinteästä seinästä joista toiseen on saranoitu taittuva ovi ja toiseen kääntyvä ovi. Tuote soveltuu hyvin suihkukulmaan, jonka toisella sivulla on kaluste suihkun ulkopuolella ja toisella sivulla suihkun sisäpuolella ja jossa ovet eivät välttämättä mahdu kunnolla avautumaan ulospäin molemmin puolin. Taittuva ovi ei vaadi avautuakseen tilaa suihkutilan ulkopuolelta vaan taittuu pieneen tilaan suihkutilan sisälle rakennuksen seinän suuntaisesti. Kiinteä seinä, johon taittuva ovi on saranoitu voidaan mitoittaa suihkutilan sisäpuolella olevan kalusteen (esim. sekoittaja) mukaisesti niin, että ovi ei taittuessaan osu kalusteeseen. Vastaavasti kiinteä seinä, johon kääntyvä ovi on saranoitu voidaan mitoittaa suihkutilan ulkopuolella olevan kalusteen mukaisesti niin, että avattaessa ovi ei törmää kalusteeseen. Ovet voidaan mitoittaa symmetrisesti tai niin, että ovet ovat eri kokoiset. Kun suihku ei ole käytössä, ovet voidaan kääntää rakennuksen seinien suuntaisesti.
Ovet kääntyvät molempiin suuntiin 90 astetta ja varustetaan säädettävillä keskityksillä. Keskitys pyrkii palauttamaan ovet takaisin auki ja kiinni -asentoihin. Taittuvan oven uloin lasi kääntyy lisäksi 180 astetta sisempään lasiin nähden jolloin oven lasit taittuvat toisiaan vasten suihkutilan sisäpuolelle. Magneettivedinpari pitää ovet tiiviisti suljettuna suihkun aikana.
Kiinteät paneelit asennetaan rakennuksen seinään seinäkiinnityslistoilla suihkutilan molemmin puolin. Ovipaneelit kiinnitetään molemmilta puolilta kiinteisiin paneeleihin. Tukitanko asennetaan kiinteän paneelin yläreunasta ja ruuvataan rakennuksen seinään. Laahustiivisteet voidaan kiinnittää paneeleihin ja kynnyslista asentaa ovipaneelien alle vedenpidon parantamiseksi. Magneettitiivisteet asennetaan kumpaankin ovipaneeliin, jotta oven voi sulkea tiiviisti.
19 Arkipäivää
20 vuoden takuu
Valkoiset (RAL 9016) ja mustat (RAL 9005) pintakäsittelyvaihtoehdot profiileille ovat polttomaalattuja. Tuotteessa käytettävät helat ovat mustaksi/valkoiseksi maalattua messinkiseosta.
Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana. Satiinilasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Huomioi, että satiinilasin etsattu pinta on muita lasityyppejä arempi naarmuille ja tahroille.
Suihkunurkan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Seinäkiinnitysprofiileissa on säätövaraa 7mm. Säätövaraa voidaan käyttää rakennuksen seinien mahdollisten kallistusten tasaamiseen tai suihkunurkan sivujen leveyksien kasvattamiseen ilmoitetusta vakiomitasta. Toisen tai molempien sivujen leveyksiä voidaan edelleen kasvattaa levennysprofiililla 34mm (lisävaruste). Levennysprofiili voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten. Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli tukea lattiaprofiilin avulla.
Tuotekoko

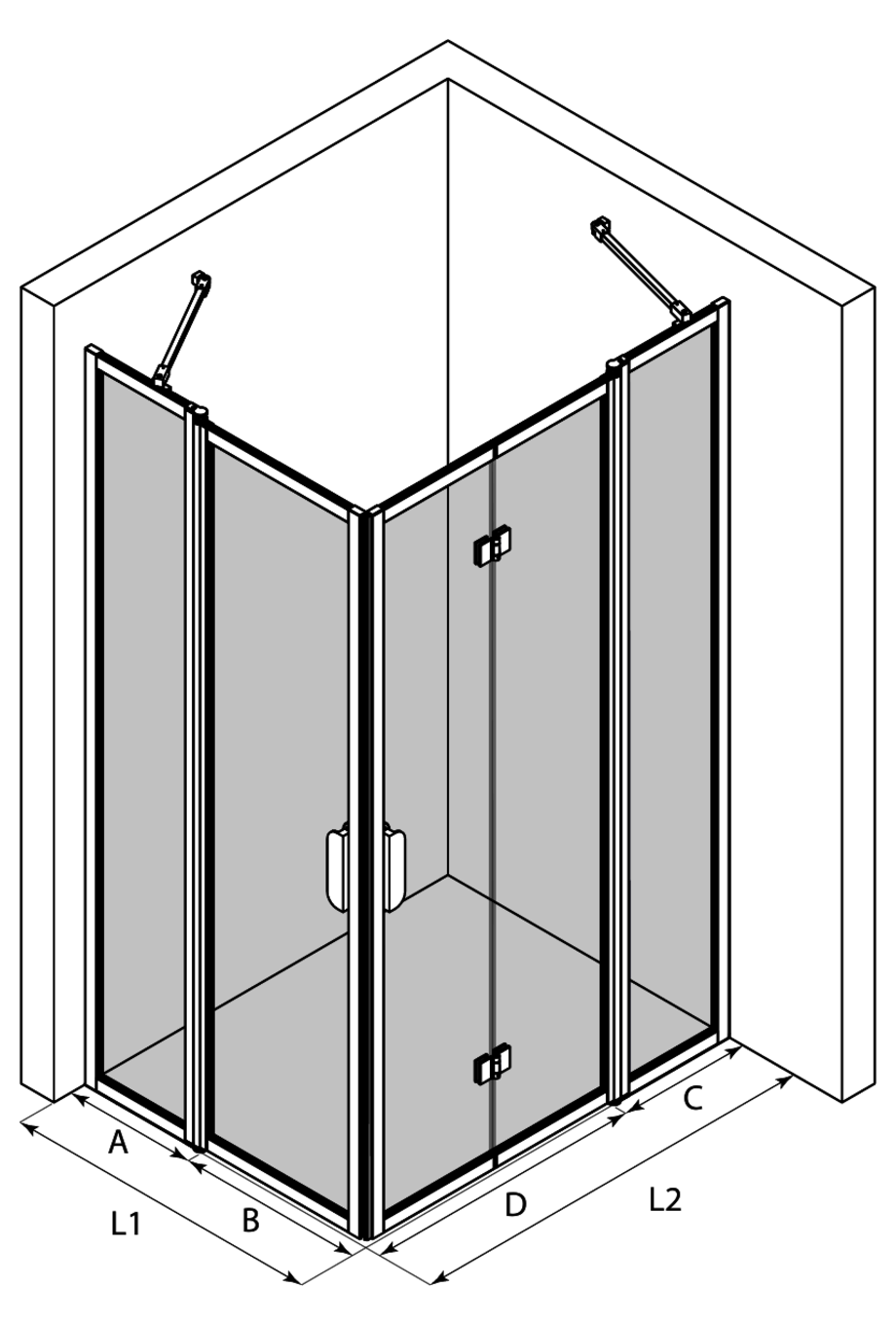

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 617mm - 624mm
- Sivu L2 : 902mm - 909mm

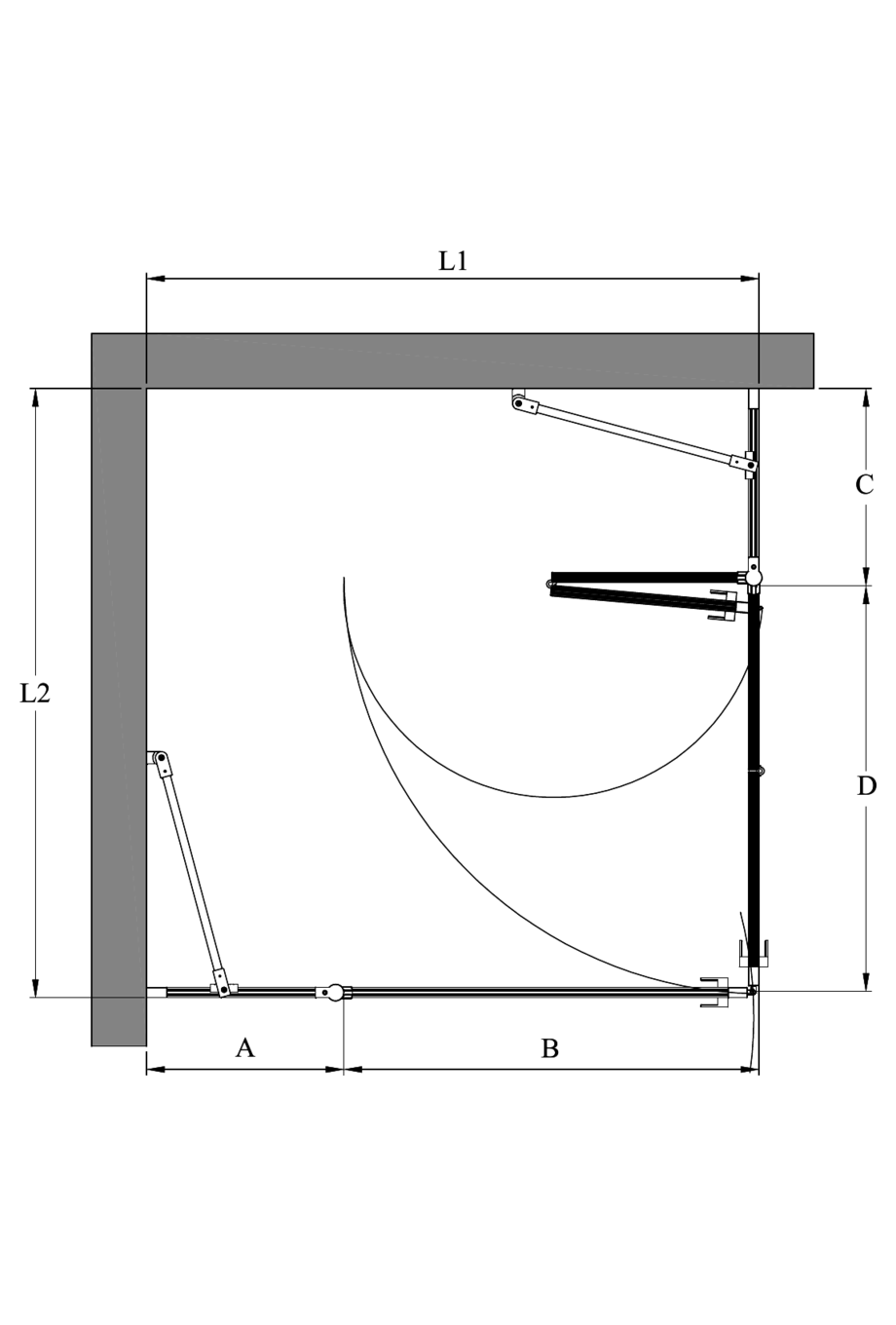

Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:
Tuotteessa on vakiovarusteena 33 mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli tukea lattiaprofiilin avulla.
Tuote
Tuotekoodi
Hinta
1
Bläk 89K New York
Tuotekoodi
89K-61-1111
Hinta
0.00 €
2
Bläk 714 Suihkunurkan kiinteä seinä
Valkoinen/Kirkas/A=260 x 1950
Tuotekoodi
714 61 0026
Hinta
295.00 €
3
Blak 714 Suihkuseinän kääntyvä osa
Valkoinen/Kirkas/B=357 x 1950
Tuotekoodi
714 61 1033
Hinta
295.00 €
4
Bläk 714 Suihkunurkan kiinteä seinä
Valkoinen/Kirkas/C=260 x 1950
Tuotekoodi
714 61 0026
Hinta
295.00 €
5
Blak 715 Suihkunurkan taittuva ovi
Valkoinen/Kirkas/D=642 x 1950
Tuotekoodi
715 61 0062
Hinta
395.00 €
6
Magneettitiivistepari
Tuotekoodi
705 RL 0001
Hinta
40.00 €
7
YHTEENSÄ
Tuotekoodi
Hinta
1320.00 €
Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 617mm - 624mm
- Sivu L2 : 902mm - 909mm
Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:
| EAN: | 6418379001148 |
|---|
