Bläk 89I Tokyo

Suihkunurkka taittuvalla ovella ja kääntyvällä ovella jossa kiinteä osa

Suihkunurkka koostuu taittuvasta ovesta ja kiinteästä seinästä johon on saranoitu kääntyvä ovi. Tuote soveltuu hyvin suihkukulmaan, jonka vieressä on kaluste ja jossa ovet eivät välttämättä mahdu kunnolla avautumaan molemmin puolin. Taittuva ovi ei vaadi avautuakseen tilaa suihkutilan ulkopuolelta vaan ovi kääntyy taittaen suihkutilan sisään niin, että ovilasit laskostuvat pieneen tilaan rakennuksen seinää vasten. Kiinteä seinä voidaan mitoittaa kalusteen syvyyden mukaan niin, että avattaessa ovi ei törmää kalusteeseen. Ovet voidaan mitoittaa symmetrisesti tai niin, että ovet ovat eri kokoiset. Kun suihku ei ole käytössä, ovet voidaan kääntää rakennuksen seinien suuntaisesti.

Ovet kääntyvät molempiin suuntiin 90 astetta ja varustetaan säädettävillä keskityksillä. Keskitys pyrkii palauttamaan ovet takaisin auki ja kiinni -asentoihin. Taittuvan oven uloin lasi kääntyy lisäksi 180 astetta sisempään lasiin nähden jolloin oven lasit taittuvat toisiaan vasten suihkutilan sisäpuolelle. Magneettivedinpari pitää ovet tiiviisti suljettuna suihkun aikana.

Ovipaneeli ja kiinteä paneeli, johon ovipaneeli on kiinnitetty, asennetaan rakennuksen seinään seinäkiinnityslistoilla suihkutilan molemmin puolin. Tukitanko asennetaan kiinteän paneelin yläreunasta ja ruuvataan rakennuksen seinään. Laahustiivisteet voidaan kiinnittää paneeleihin ja kynnyslista asentaa ovipaneelien alle vedenpidon parantamiseksi. Magneettitiivisteet asennetaan kumpaankin ovipaneeliin, jotta oven voi sulkea tiiviisti.

Icon

16 Arkipäivää

Icon

20 vuoden takuu

Valkoiset (RAL 9016) ja mustat (RAL 9005) pintakäsittelyvaihtoehdot profiileille ovat polttomaalattuja. Tuotteessa käytettävät helat ovat mustaksi/valkoiseksi maalattua messinkiseosta.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana. Satiinilasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Huomioi, että satiinilasin etsattu pinta on muita lasityyppejä arempi naarmuille ja tahroille.

Suihkunurkan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Kiinteän osan seinäkiinnitysprofiilissa on säätövaraa 7mm ja oven vastaavasti 15mm. Säätövaraa voidaan käyttää rakennuksen seinien mahdollisten kallistusten tasaamiseen tai suihkunurkan sivujen leveyksien kasvattamiseen ilmoitetusta vakiomitasta. Toisen tai molempien sivujen leveyksiä voidaan edelleen kasvattaa levennysprofiililla 34mm(ovi), 40mmm(kiinteä seinä) (lisävaruste). Levennysprofiili voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten. Tuotteen kiinteälle osalle on valittavissa kaksi erilaista lattiakiinnitystä. Oletuksena tuote kiinnitetään lattiaan säätöjalalla. Jos suihkutilan lattia on tasainen (ei kaatoa), voidaan tuote kiinnittää lattiaan säätöjalan sijaan lattialistalla. Lattiakiinnitystapa asennetaan tuotteen valmistuksen yhteydessä, joten se ei ole vaihdettavissa myöhemmin.

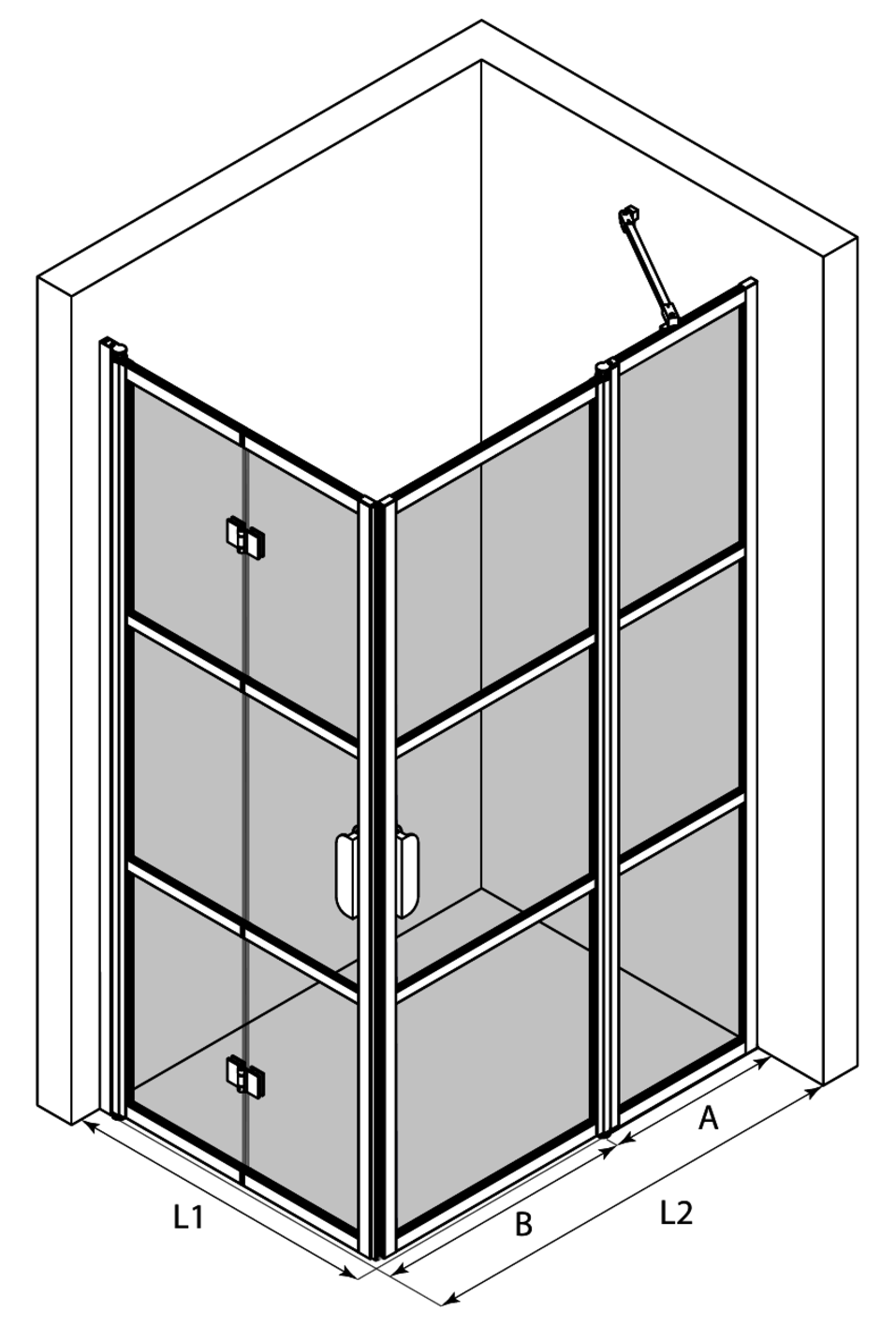

Tuotekoko

Suihkunurkan kääntyvä ovi (L1)

X

Suihkunurkan kiinteä seinä (A)

X

Suihkunurkan kääntyvä ovi (B)

X

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 702mm - 717mm
- Sivu L2 : 617mm - 624mm

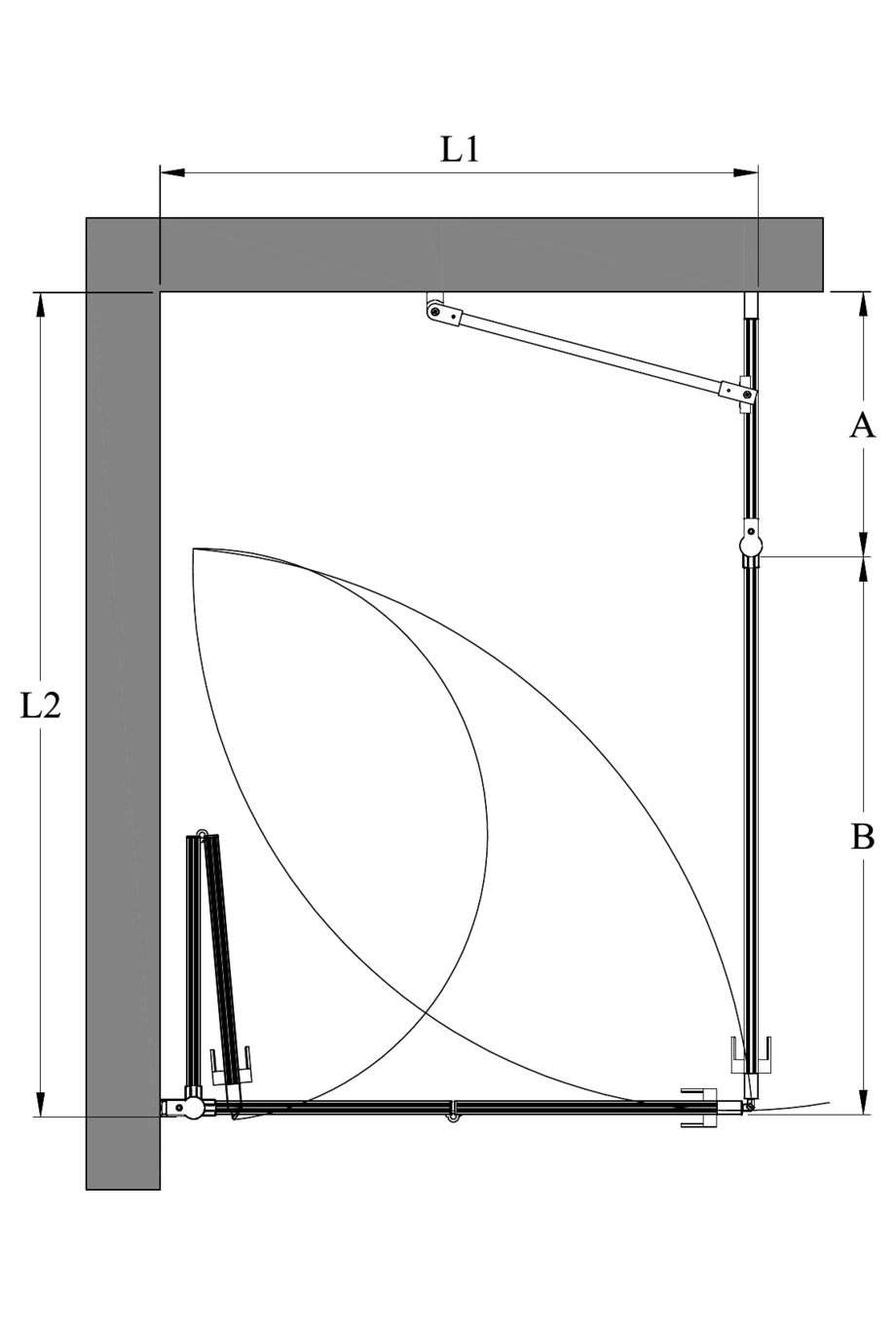

Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 33 mm korkea laahustiiviste. Lisävarusteena on saatavilla 50 mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000 mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10 mm ja leveys 16 mm.

Tuote

Tuotekoodi

Hinta

1

Bläk 89I Tokyo

Tuotekoodi

89I-61-111

Hinta

0.00 €

2

Blak 713 Suihkunurkan kääntyvä ovi
Valkoinen/Kirkas/L1=702 x 1950

Tuotekoodi

713 61 0070

Hinta

700.00 €

3

Bläk 714 Suihkunurkan kiinteä seinä
Valkoinen/Kirkas/A=260 x 1950

Tuotekoodi

714 61 0026

Hinta

385.00 €

4

Blak 714 Suihkunurkan kääntyvä ovi
Valkoinen/Kirkas/B=357 x 1950

Tuotekoodi

714 61 1033

Hinta

385.00 €

5

Magneettitiivistepari

Tuotekoodi

705 RL 0001

Hinta

0.00 €

6

Bläk 702 Tokyo -kehys Tokyo -kehys

Tuotekoodi

702 RL 0001

Hinta

100.00 €

7

Bläk 708 Tokyo -kehys 714/734 Tokyo -kehys

Tuotekoodi

708 RL 0001

Hinta

100.00 €

8

Bläk 708 Tokyo -kehys 714/734 Tokyo -kehys

Tuotekoodi

708 RL 0001

Hinta

100.00 €

9

BLACK WEEK 21.-28.11.2022 -25%

Tuotekoodi

DISCOUNT

Hinta

-442.50 €

10

YHTEENSÄ

Tuotekoodi

Hinta

1327.50 €

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 702mm - 717mm
- Sivu L2 : 617mm - 624mm
Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:

EAN:
