Bläk 763 Tokyo

Suihkunurkka kääntyvillä ovilla joista toisessa kiinteä osa

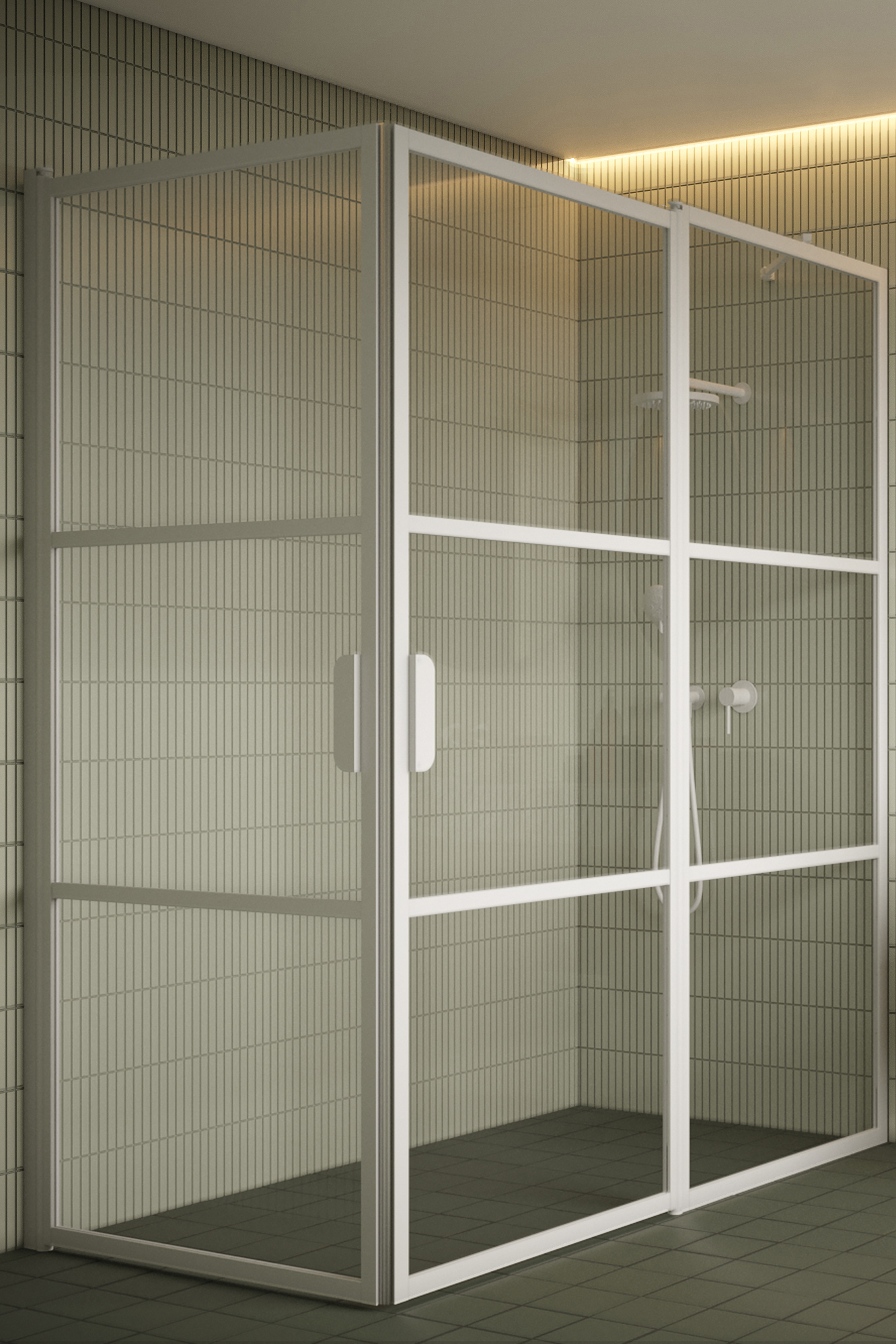

Suihkunurkka koostuu kääntyvästä ovesta ja kiinteästä seinästä johon on saranoitu toinen kääntyvä ovi. Tuote soveltuu hyvin suihkukulmaan, jonka vieressä on kaluste. Kiinteä seinä voidaan mitoittaa kalusteen syvyyden mukaan niin, että avattaessa ovi ei törmää kalusteeseen. Ovet voidaan mitoittaa symmetrisesti tai niin, että ovet ovat eri kokoiset. Kun suihku ei ole käytössä, ovet voidaan kääntää rakennuksen seinien suuntaisesti.

Ovet kääntyvät molempiin suuntiin 90 astetta ja varustetaan säädettävillä keskityksillä. Keskitys pyrkii palauttamaan ovet takaisin auki ja kiinni -asentoihin. Magneettitiivistepari pitää ovet tiiviisti suljettuna suihkun aikana.

Ovipaneeli ja kiinteä paneeli, johon ovipaneeli on kiinnitetty, asennetaan rakennuksen seinään seinäkiinnityslistoilla suihkutilan molemmin puolin. Tukitanko asennetaan kiinteän paneelin yläreunasta ja ruuvataan rakennuksen seinään. Laahustiivisteet voidaan kiinnittää paneeleihin ja kynnyslista asentaa ovipaneelien alle vedenpidon parantamiseksi. Magneettitiivisteet asennetaan kumpaankin ovipaneeliin, jotta oven voi sulkea tiiviisti.

Icon

19 Arkipäivää

Icon

20 vuoden takuu

Valkoiset (RAL 9016) ja mustat (RAL 9005) pintakäsittelyvaihtoehdot profiileille ovat polttomaalattuja. Tuotteessa käytettävät helat ovat mustaksi/valkoiseksi maalattua messinkiseosta.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana. Satiinilasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Huomioi, että satiinilasin etsattu pinta on muita lasityyppejä arempi naarmuille ja tahroille.

Suihkunurkan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Kiinteän osan seinäkiinnitysprofiilissa on säätövaraa 7mm ja oven vastaavasti 15mm. Säätövaraa voidaan käyttää rakennuksen seinien mahdollisten kallistusten tasaamiseen tai suihkunurkan sivujen leveyksien kasvattamiseen ilmoitetusta vakiomitasta. Toisen tai molempien sivujen leveyksiä voidaan edelleen kasvattaa levennysprofiililla 34mm(ovi), 40mmm(kiinteä seinä) (lisävaruste). Levennysprofiili voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten. Tuotteen kiinteälle osalle on valittavissa kaksi erilaista lattiakiinnitystä. Oletuksena tuote kiinnitetään lattiaan säätöjalalla. Jos suihkutilan lattia on tasainen (ei kaatoa), voidaan tuote kiinnittää lattiaan säätöjalan sijaan lattialistalla. Lattiakiinnitystapa asennetaan tuotteen valmistuksen yhteydessä, joten se ei ole vaihdettavissa myöhemmin.

Tuotekoko

Suihkunurkan kääntyvä ovi (L1)

X

Suihkunurkan kiinteä seinä (A)

X

Suihkunurkan kääntyvä ovi (B)

X

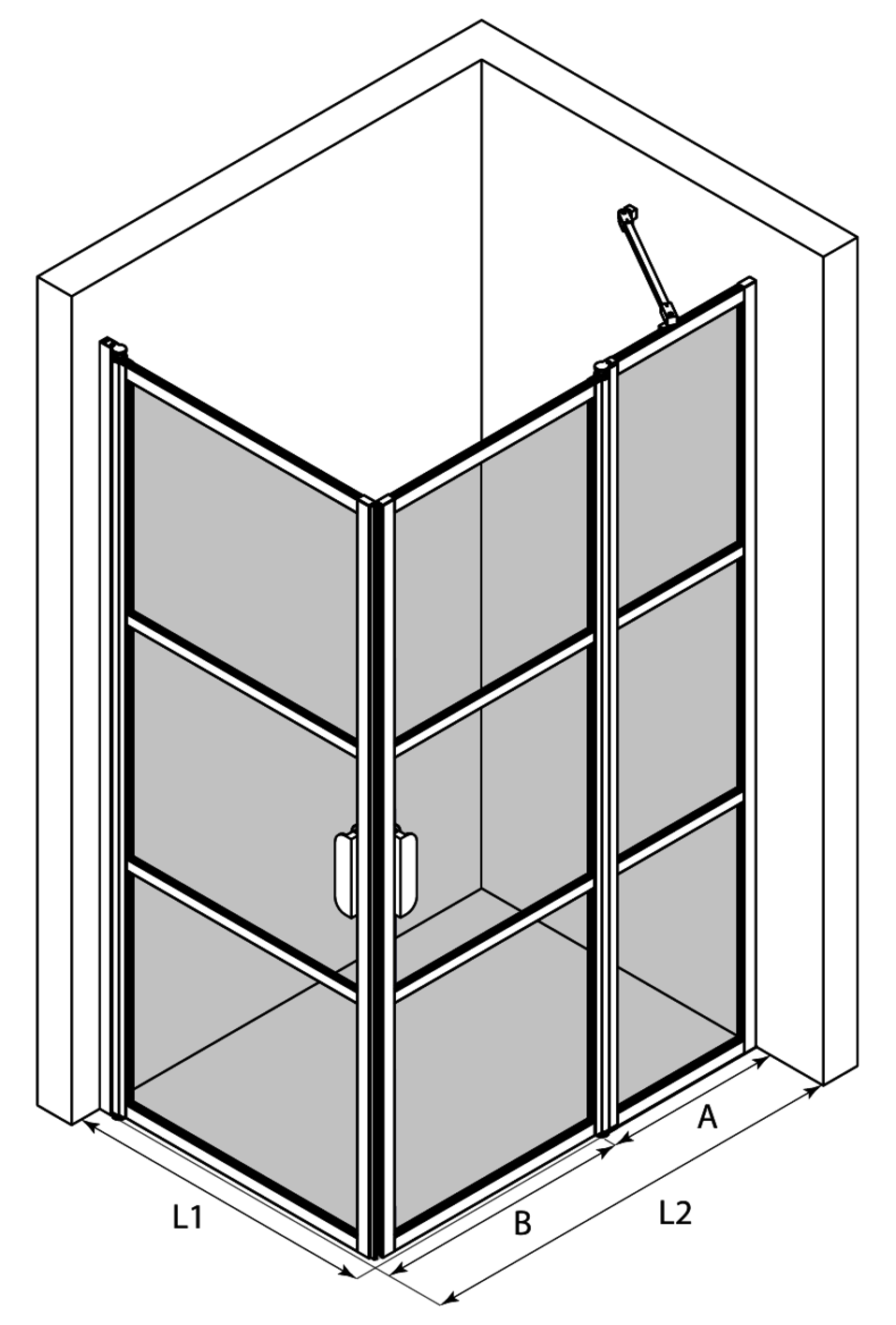

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 417mm - 432mm
- Sivu L2 : 617mm - 624mm
Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 33 mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli tukea lattiaprofiilin avulla.

Tuote

Tuotekoodi

Hinta

1

Bläk 763 Tokyo

Tuotekoodi

763-61-111

Hinta

0.00 €

2

Bläk 712 Suihkunurkan kääntyvä ovi
Valkoinen/Kirkas/L1=417 x 1950

Tuotekoodi

712 61 0039

Hinta

390.00 €

3

Bläk 714 Suihkunurkan kiinteä seinä
Valkoinen/Kirkas/A=260 x 1950

Tuotekoodi

714 61 0026

Hinta

295.00 €

4

Blak 714 Suihkunurkan kääntyvä ovi
Valkoinen/Kirkas/B=357 x 1950

Tuotekoodi

714 61 1033

Hinta

295.00 €

5

Magneettitiiviste

Tuotekoodi

705 RL 0001

Hinta

40.00 €

6

Tokyo -kehys

Tuotekoodi

702 6L 0001

Hinta

60.00 €

7

Grid placement

Tuotekoodi

780 RL 0001

Hinta

0.00 €

8

Tokyo -kehys

Tuotekoodi

708 RL 0001

Hinta

100.00 €

9

Tokyo -kehys

Tuotekoodi

708 RL 0001

Hinta

100.00 €

10

YHTEENSÄ

Tuotekoodi

Hinta

1280.00 €

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 417mm - 432mm
- Sivu L2 : 617mm - 624mm
Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:
