Infinia 274 (223x224)

Kaareva suihkunurkka taittuvalla ovella ja kääntyvällä ovella jossa kiinteä osa

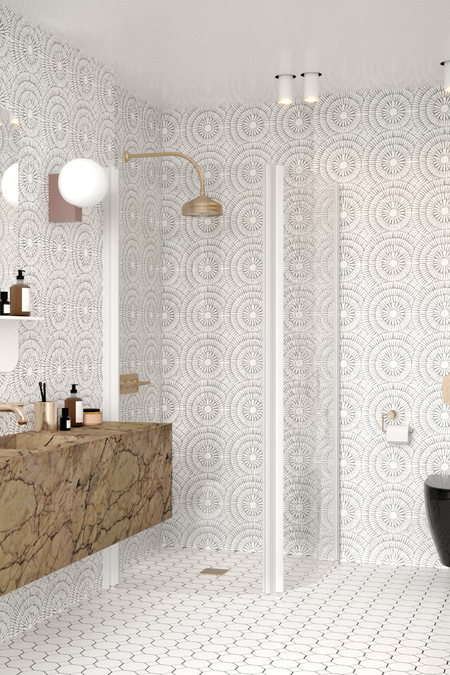

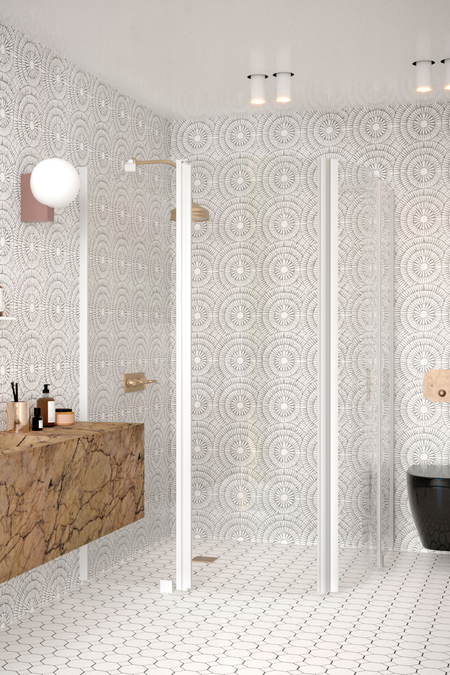

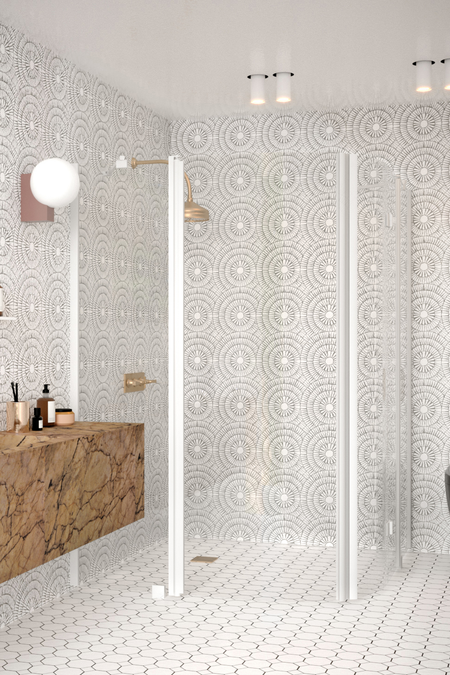

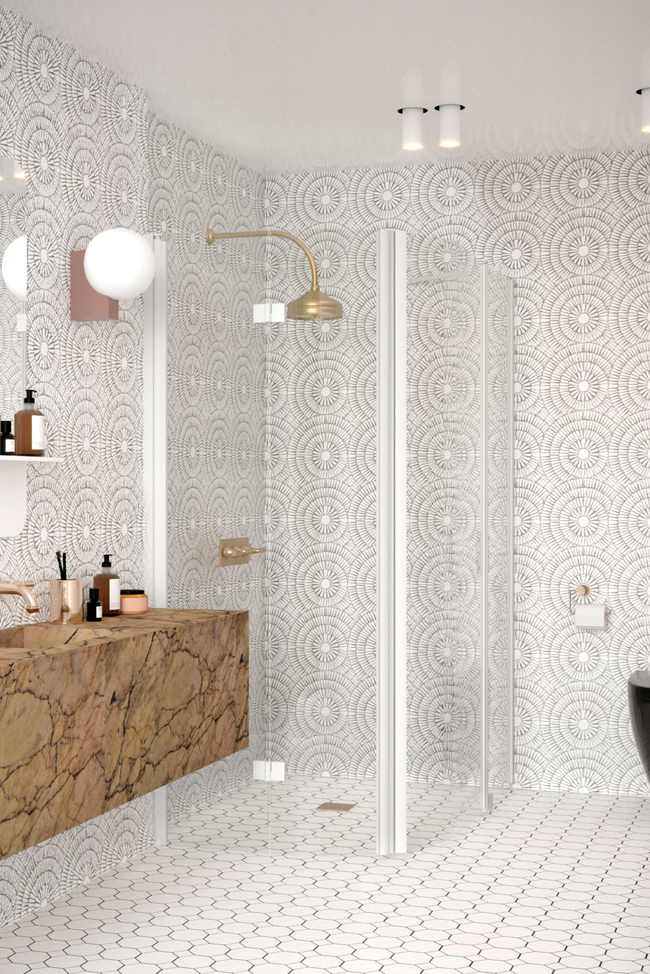

Suihkunurkka koostuu taittuvasta ovesta ja kiinteästä seinästä johon on saranoitu kääntyvä ovi. Tuote soveltuu hyvin suihkukulmaan, jonka vieressä on kaluste ja jossa ovet eivät välttämättä mahdu kunnolla avautumaan molemmin puolin. Taittuva ovi ei vaadi avautuakseen tilaa suihkutilan ulkopuolelta vaan ovi kääntyy taittaen suihkutilan sisään niin, että ovilasit laskostuvat pieneen tilaan rakennuksen seinää vasten. Kiinteä seinä voidaan mitoittaa kalusteen syvyyden mukaan niin, että avattaessa ovi ei törmää kalusteeseen. Ovet voidaan mitoittaa symmetrisesti tai niin, että ovet ovat eri kokoiset. Kun suihku ei ole käytössä, ovet voidaan kääntää rakennuksen seinien suuntaisesti.

Ovet kääntyvät molempiin suuntiin 90 astetta ja varustetaan säädettävillä keskityksillä. Keskitys pyrkii palauttamaan ovet takaisin auki ja kiinni -asentoihin. Taittuvan oven uloin lasi kääntyy lisäksi 180 astetta sisempään lasiin nähden jolloin oven lasit taittuvat toisiaan vasten suihkutilan sisäpuolelle. Magneettivedinpari pitää ovet tiiviisti suljettuna suihkun aikana.

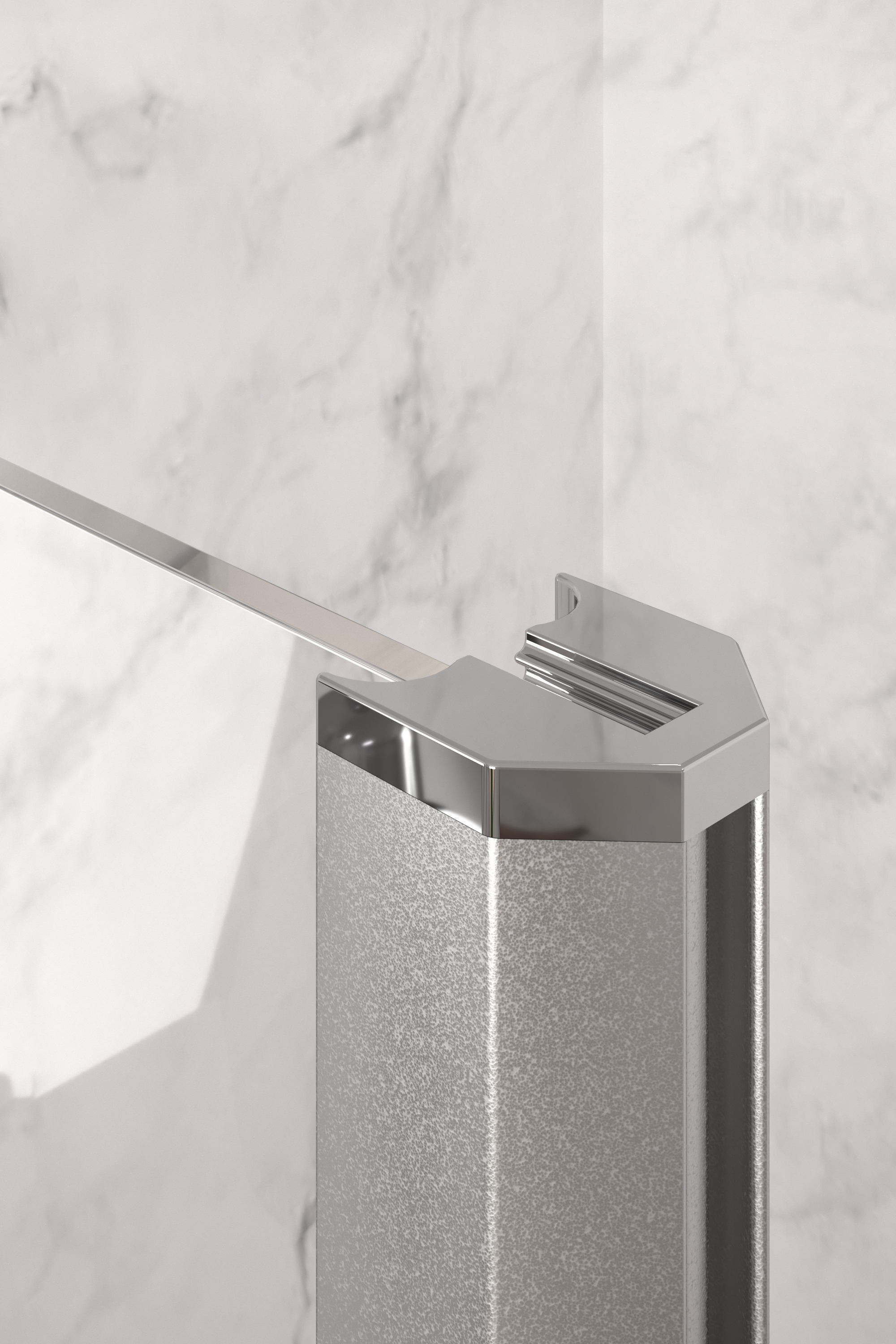

Kiinteä seinä ja taittuva ovi kiinnitetään sivuista rakennuksen seiniin seinäkiinnitysprofiileilla. Kiinteä seinä tuetaan yläreunasta kulmaan asennettavalla vinotuella ja alareunasta lattiaan liimattavalla helalla. Kiinteän seinän lasin ja lattian väliin jää 25mm korkea rako. Lasin ja lattian väliin voidaan asentaa tiivistesokkeli (vakiovaruste), jolloin vesi ei pääse kulkemaan lasin alta. Ovilasien alareunoihin voidaan asentaa laahustiivisteet (vakiovaruste), jotka rajoittavat veden kulkua. Asennusohje Tuotteelle on saatavissa asennuspalvelu Suomen suurimmissa kaupungeissa. Asennuksen voi tilata asiakaspalvelustamme.

Icon

10 Arkipäivää

Icon

20 vuoden takuu

Lasin reunoihin kiinnitetyt profiilit valmistetaan alumiinista. Pintakäsittelyvaihtoehdoista valkoinen (RAL 9016) ja musta (RAL 9005) valmistetaan polttomaalaamalla. Harmaa ja kiiltävä ovat anodisoituja pinnoitteita. Profiilit hiekkapuhalletaan ennen anodisointia, jolloin anodisoitu pinta on mahdollisimman tasainen eikä siihen jää sormenjälkiä. Tuotteessa käytettävät heloitukset kuten lattiahelat ja vinotuet valmistetaan messinkiseoksesta jonka väritys vastaa valittua profiiliväriä. Mustan sekä valkoisen profiilin kanssa toimitetaan mustaksi tai valkoiseksi maalatut helat, harmaan sekä kiiltävän profiilin kanssa kromatut helat.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana.Kirkas ja savu ovat sileäpintaisia ja läpinäkyviä laseja.

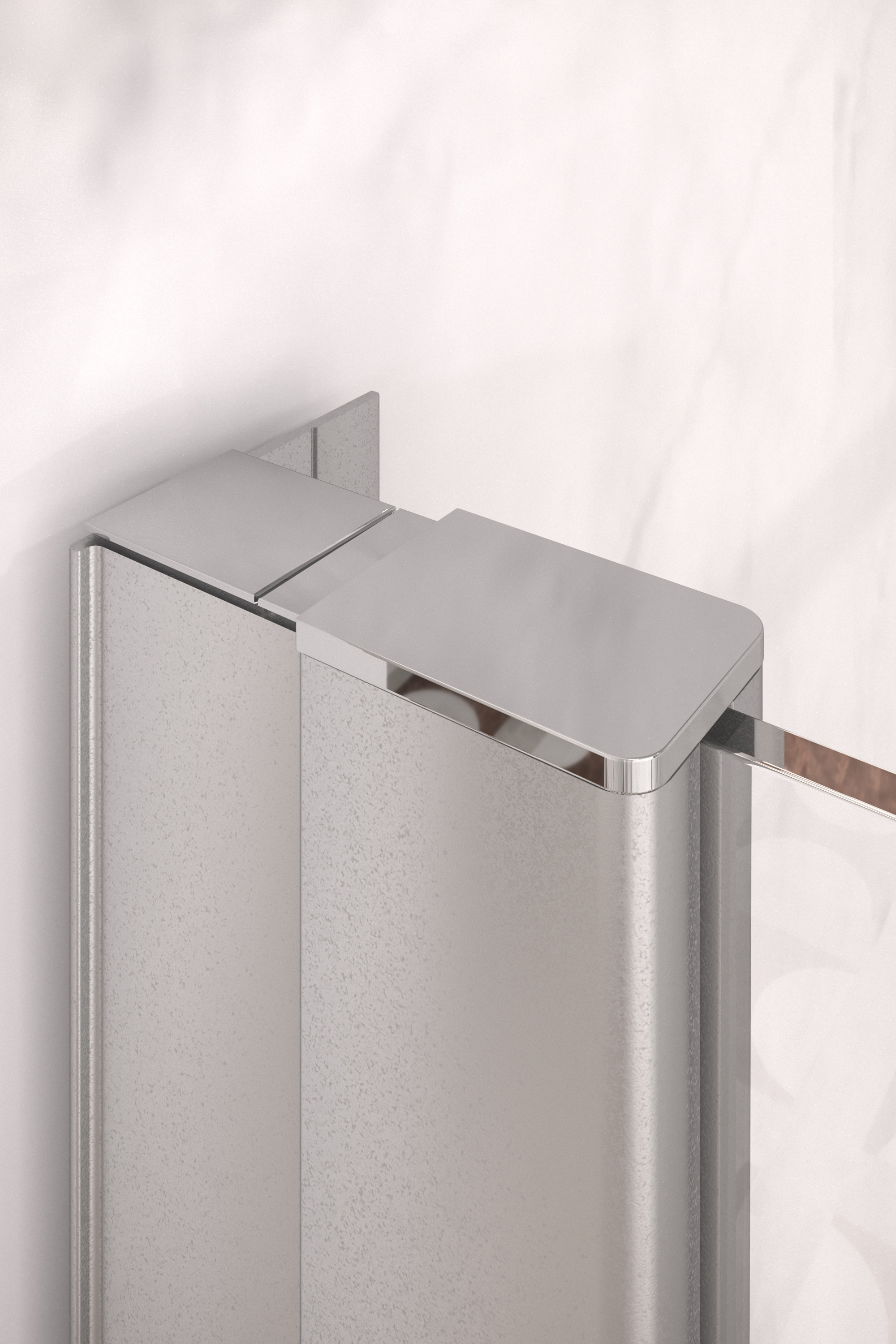

Suihkunurkan koko valitaan vakiomitoista. Kiinteän osan seinäkiinnitysprofiilissa on säätövaraa 20mm ja oven vastaavasti 15mm. Säätövaraa voidaan käyttää rakennuksen seinien mahdollisten kallistusten tasaamiseen tai suihkunurkan sivujen leveyksien kasvattamiseen ilmoitetusta vakiomitasta. Toisen tai molempien sivujen leveyksiä voidaan edelleen kasvattaa levennysprofiililla 34mm (lisävaruste). Levennysprofiili voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten.

Tuotekoko

Suihkunurkan taittuva ovi (L1)

X

Suihkunurkan kiinteä seinä (A)

X

Suihkunurkan kääntyvä ovi (B)

X

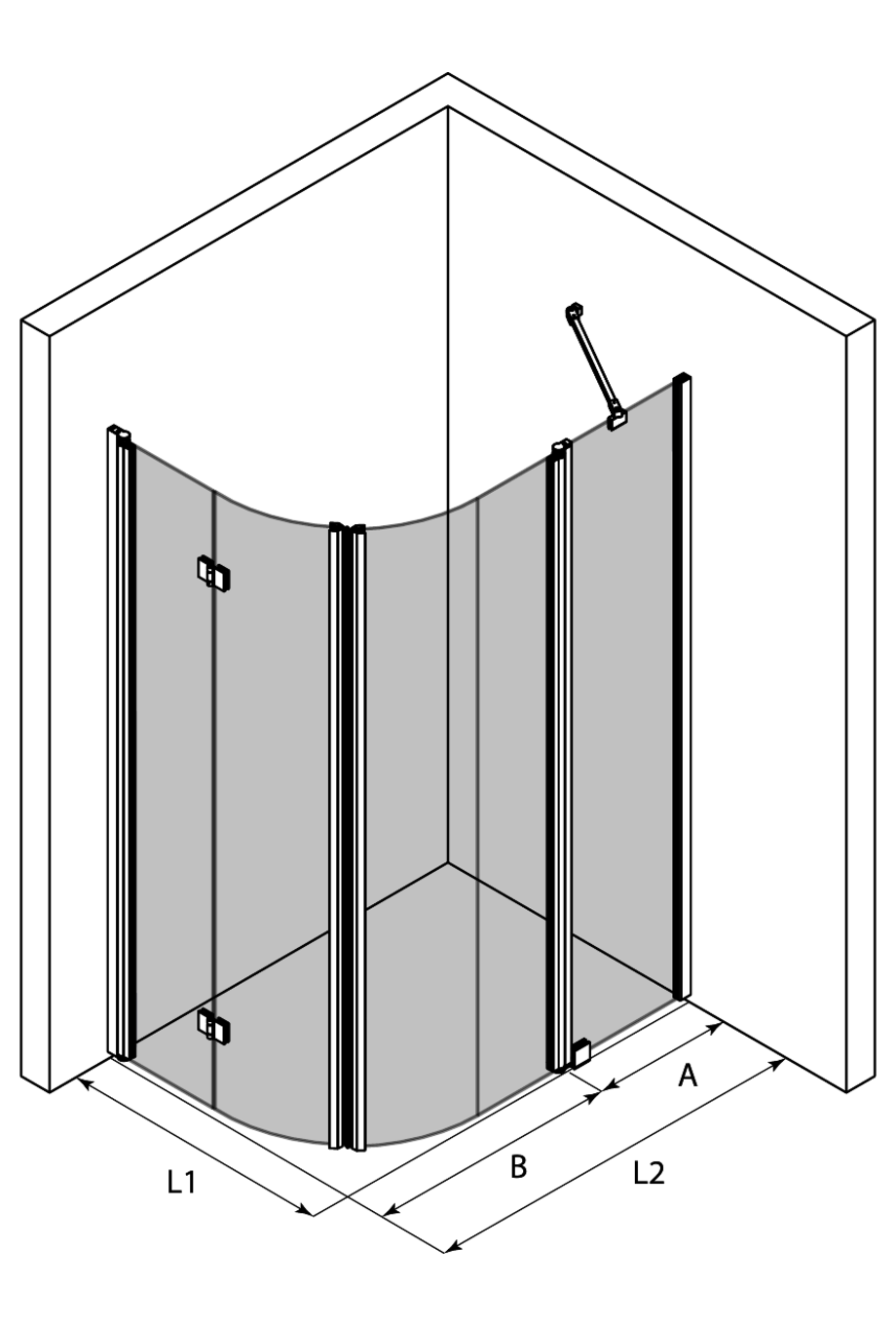

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 793mm - 808mm
- Sivu L2 : 860mm - 880mm

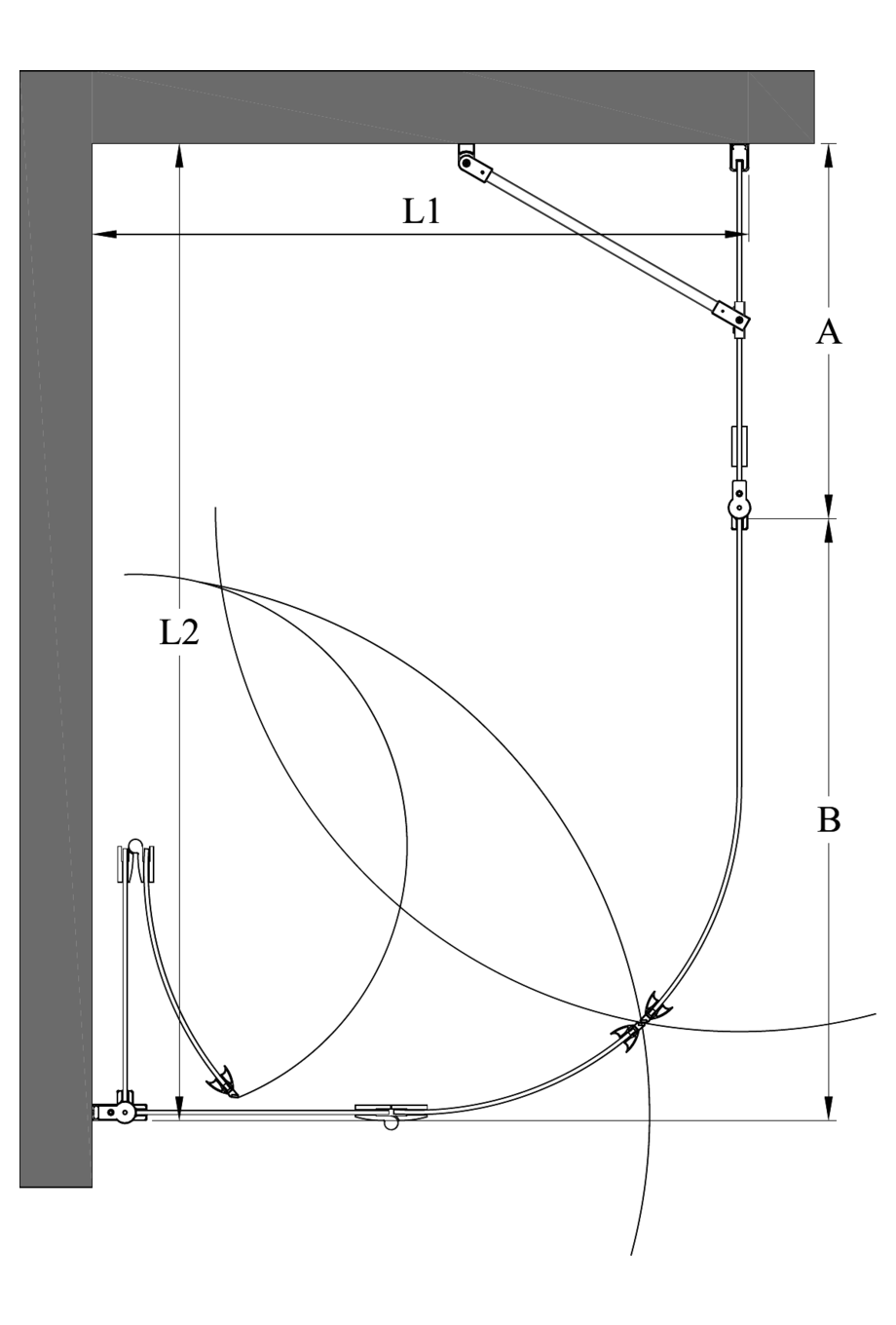

Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:

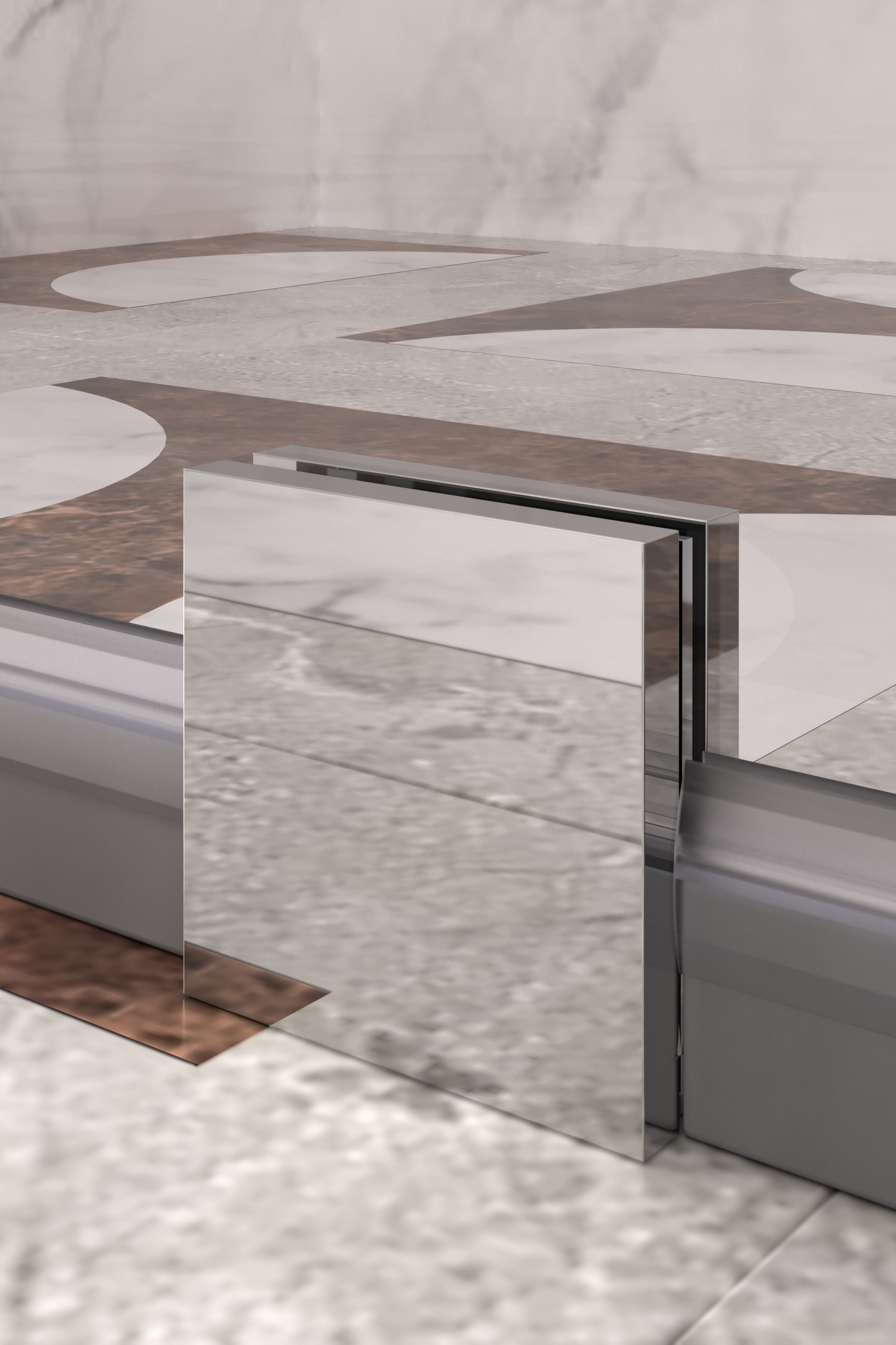

Tuotteessa on vakiovarusteena 28mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.Korkopala voidaan kiinnittää lattiahelan pohjaan, jolloin sitä saadaan nostettua 10mm.

Tuote

Tuotekoodi

Hinta

1

Infinia 274 (223x224)

Tuotekoodi

274-61-111

Hinta

0.00 €

2

Infinia 223 Suihkunurkan taittuva ovi
Valkoinen/Kirkas/L1=793 x 1900

Tuotekoodi

223 61 0064

Hinta

445.00 €

3

Infinia 214/215/224/225 Suihkunurkan kiinteä seinä
Valkoinen/Kirkas/A=217 x 1900

Tuotekoodi

214 61 0022

Hinta

367.00 €

4

Infinia 224 Suihkunurkan kääntyvä ovi
Valkoinen/Kirkas/B=643 x 1900

Tuotekoodi

224 61 1048

Hinta

420.00 €

5

Magneettivedin

Tuotekoodi

913 6L 0001

Hinta

42.00 €

6

Magneettivedin

Tuotekoodi

913 6L 1001

Hinta

42.00 €

7

YHTEENSÄ

Tuotekoodi

Hinta

1316.00 €

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 793mm - 808mm
- Sivu L2 : 860mm - 880mm
Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:
