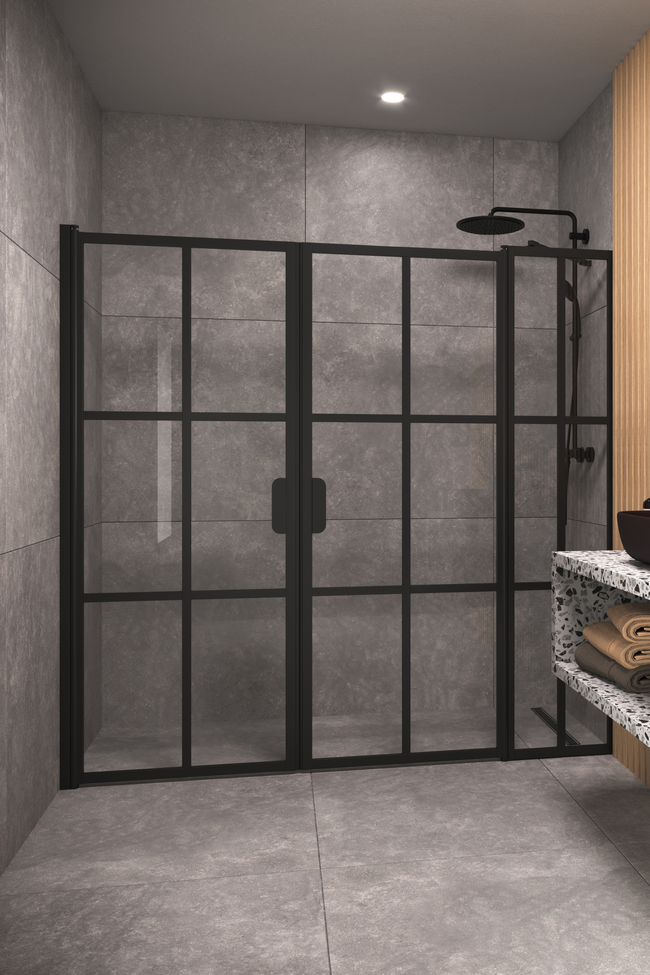

Bläk 753 Paris

Tilanjakaja kääntyvillä pariovilla joista toisessa kiinteä osa

Tilanjakaja koostuu kääntyvästä ovesta ja kiinteästä seinästä johon on saranoitu toinen kääntyvä ovi. Tuote soveltuu hyvin suihkusyvennykseen, jonka vieressä on kaluste. Kiinteä seinä ja oviaukko voidaan mitoittaa niin, että kiinteä suojaa kalustetta ja oviaukko on vapaaksi jäävän kulkutilan levyinen. Ovet voidaan mitoittaa symmetrisesti tai niin, että ovet ovat eri kokoiset. Kun suihku ei ole käytössä, ovet voidaan kääntää rakennuksen seinien suuntaisesti.

Ovet kääntyvät molempiin suuntiin 90 astetta ja varustetaan säädettävillä keskityksillä. Keskitys pyrkii palauttamaan ovet takaisin auki ja kiinni -asentoihin. Magneettitiivistepari pitää ovet tiiviisti suljettuna suihkun aikana.

Ovipaneeli ja kiinteä paneeli, johon ovipaneeli on kiinnitetty, asennetaan rakennuksen seinään seinäkiinnityslistoilla suihkutilan molemmin puolin. Tukitanko asennetaan kiinteän paneelin yläreunasta ja ruuvataan rakennuksen seinään. Laahustiivisteet voidaan kiinnittää paneeleihin ja kynnyslista asentaa ovipaneelien alle vedenpidon parantamiseksi. Magneettitiivisteet asennetaan kumpaankin ovipaneeliin, jotta oven voi sulkea tiiviisti.

Icon

16 Arkipäivää

Icon

20 vuoden takuu

Valkoiset (RAL 9016) ja mustat (RAL 9005) pintakäsittelyvaihtoehdot profiileille ovat polttomaalattuja. Tuotteessa käytettävät helat ovat mustaksi/valkoiseksi maalattua messinkiseosta.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana. Satiinilasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Huomioi, että satiinilasin etsattu pinta on muita lasityyppejä arempi naarmuille ja tahroille.

Tilanjakajan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Seinäkiinnitysprofiileissa on yhteensä 22mm säätövara. Säätövara voidaan käyttää rakennuksen seinien mahdollisen kallistuksen tasaamiseen sekä tilanjakajan sovittamiseksi asennusaukkoon. Aukkoon sovittamiseksi voidaan lisäksi käyttää yhtä tai kahta levennysprofiilia (lisävaruste). Yksi levennysprofiili kasvattaa tilanjakajan leveyttä 34mm(ovi), 40mmm(kiinteä seinä) ja se voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten. Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli sen sijaan tukea lattiaprofiilin avulla.

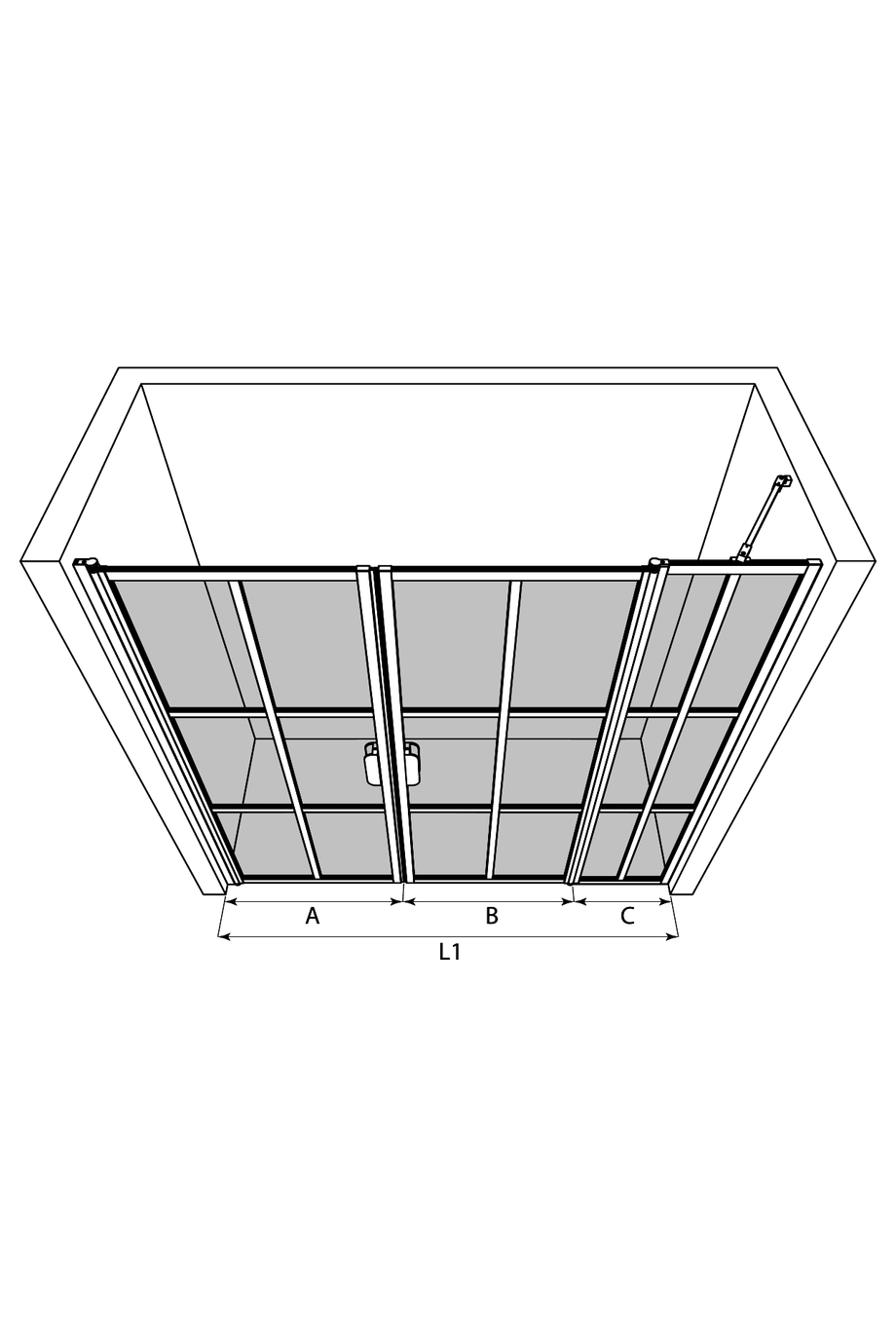

Tuotekoko

Tilanjakajan kääntyvä ovi (A)

X

Tilanjakajan kääntyvä ovi (B)

X

Tilanjakajan kiinteä seinä (C)

X

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1014mm
- Leveimmillään: 1036mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 33 mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli tukea lattiaprofiilin avulla.

Tuote

Tuotekoodi

Hinta

1

Bläk 753 Paris

Tuotekoodi

753-61-111

Hinta

0.00 €

2

Bläk 712 Tilanjakajan kääntyvä ovi
Valkoinen/Kirkas/A=407 x 1950

Tuotekoodi

712 61 0039

Hinta

530.00 €

3

Blak 714 Tilanjakajan kääntyvä ovi
Valkoinen/Kirkas/B=347 x 1950

Tuotekoodi

714 61 1033

Hinta

385.00 €

4

Bläk 714 Tilanjakajan kiinteä seinä
Valkoinen/Kirkas/C=260 x 1950

Tuotekoodi

714 61 0026

Hinta

385.00 €

5

Magneettitiivistepari

Tuotekoodi

705 RL 0001

Hinta

0.00 €

6

Paris -kehys

Tuotekoodi

703 RL 0001

Hinta

200.00 €

7

Paris -kehys

Tuotekoodi

709 RL 0001

Hinta

200.00 €

8

Paris -kehys

Tuotekoodi

709 RL 0001

Hinta

200.00 €

9

YHTEENSÄ

Tuotekoodi

Hinta

1900.00 €

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1014mm
- Leveimmillään: 1036mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:
