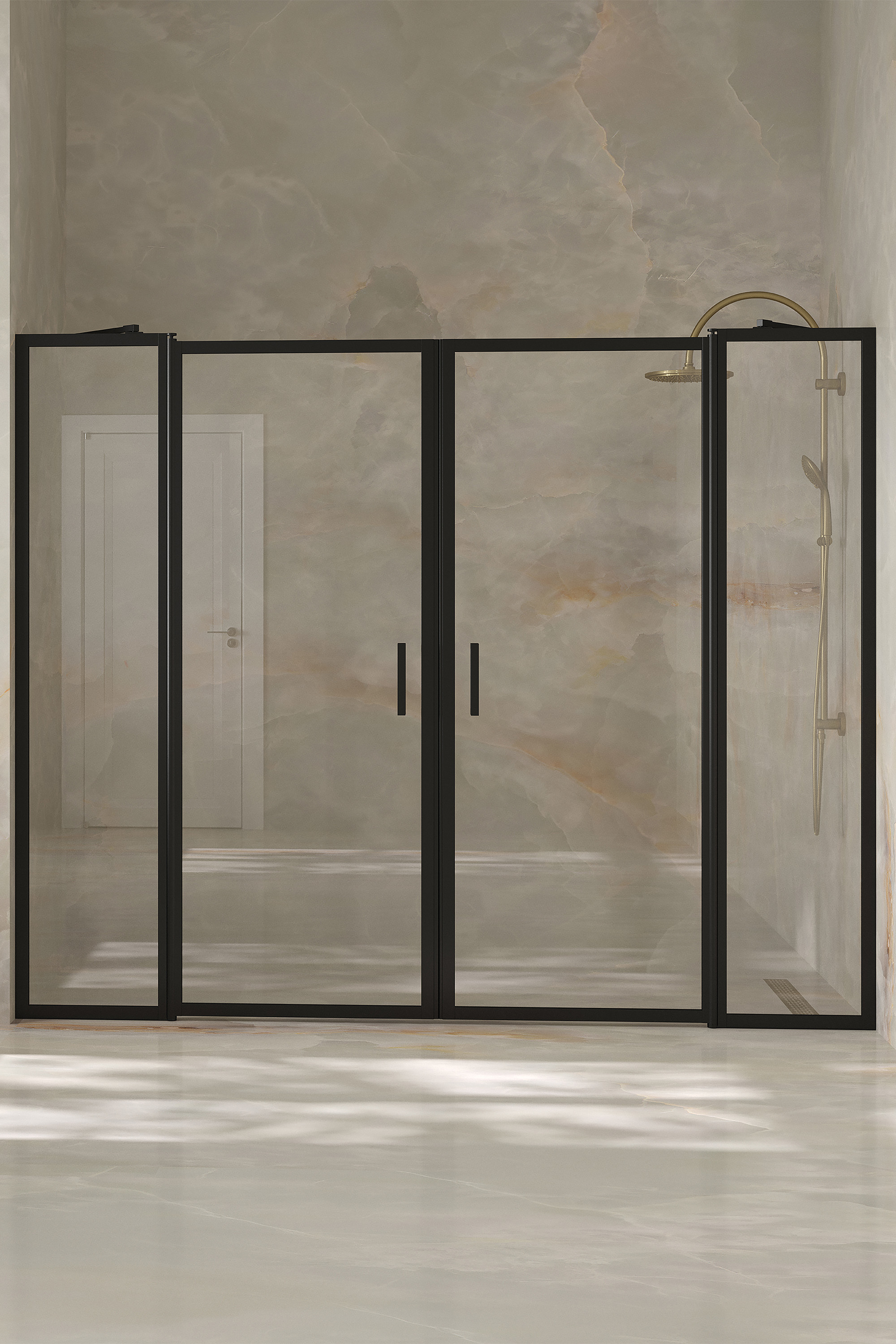

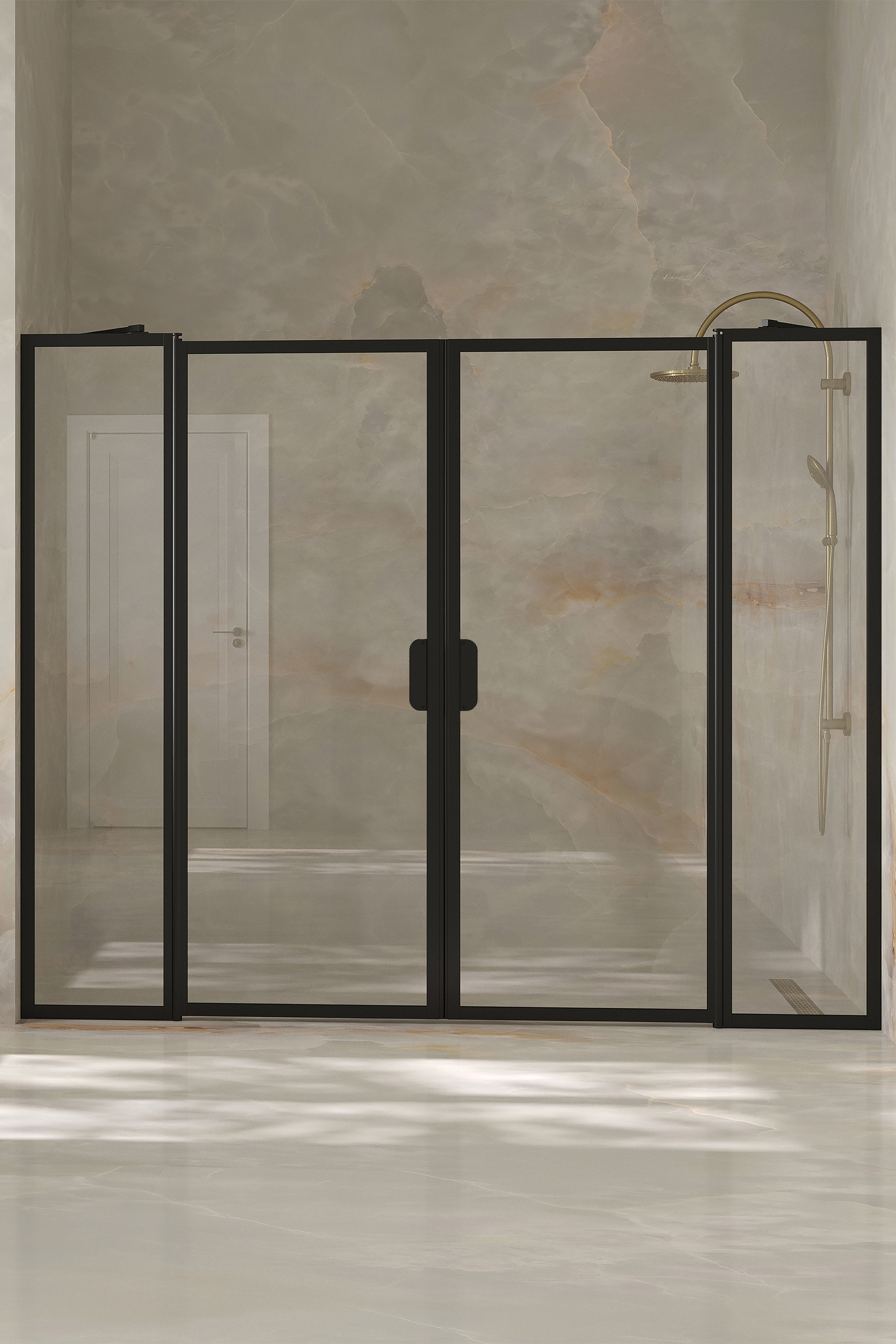

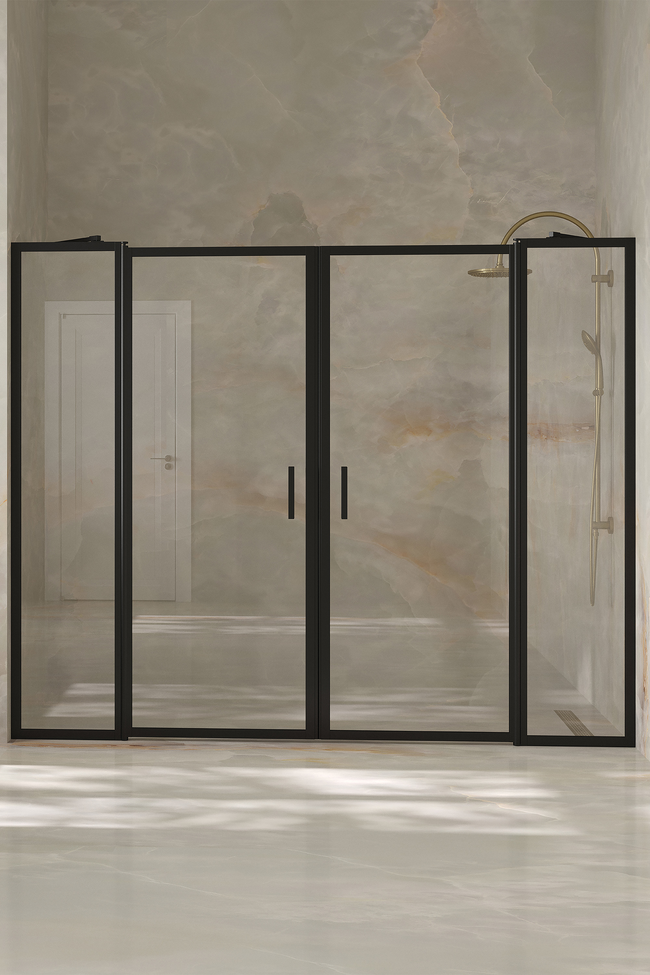

Bläk 744 New York

Tilanjakaja kääntyvillä pariovilla joissa kiinteät osat

Tilanjakaja koostuu kahdesta kiinteästä seinästä joihin on saranoitu kääntyvät ovet. Tuote soveltuu hyvin suihkusyvennykseen, jonka ulkopuolella on kalusteita molemmin puolin. Kiinteät osat voidaan mitoittaa kalusteiden syvyyksien mukaan niin, että avattaessa ovet eivät törmää kalusteisiin. Ovet voidaan mitoittaa symmetrisesti tai niin, että ovet ovat eri kokoiset. Kun suihku ei ole käytössä, ovet voidaan kääntää rakennuksen seinien suuntaisesti.

Ovet kääntyvät molempiin suuntiin 90 astetta ja varustetaan säädettävillä keskityksillä. Keskitys pyrkii palauttamaan ovet takaisin auki ja kiinni -asentoihin. Magneettitiivistepari pitää ovet tiiviisti suljettuna suihkun aikana.

Kiinteät paneelit asennetaan rakennuksen seinään seinäkiinnityslistoilla suihkutilan molemmin puolin. Ovipaneelit kiinnitetään molemmilta puolilta kiinteisiin paneeleihin. Tukitanko asennetaan kiinteän paneelin yläreunasta ja ruuvataan rakennuksen seinään. Laahustiivisteet voidaan kiinnittää paneeleihin ja kynnyslista asentaa ovipaneelien alle vedenpidon parantamiseksi. Magneettitiivisteet asennetaan kumpaankin ovipaneeliin, jotta oven voi sulkea tiiviisti.

Icon

19 Arkipäivää

Icon

20 vuoden takuu

Valkoiset (RAL 9016) ja mustat (RAL 9005) pintakäsittelyvaihtoehdot profiileille ovat polttomaalattuja. Tuotteessa käytettävät helat ovat mustaksi/valkoiseksi maalattua messinkiseosta.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana. Satiinilasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Huomioi, että satiinilasin etsattu pinta on muita lasityyppejä arempi naarmuille ja tahroille.

Tilanjakajan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Seinäkiinnitysprofiileissa on yhteensä 14mm säätövara. Säätövara voidaan käyttää rakennuksen seinien mahdollisen kallistuksen tasaamiseen sekä tilanjakajan sovittamiseksi asennusaukkoon. Aukkoon sovittamiseksi voidaan lisäksi käyttää yhtä tai kahta levennysprofiilia (lisävaruste). Yksi levennysprofiili kasvattaa tilanjakajan leveyttä 34mm(ovi), 40mmm(kiinteä seinä) ja se voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten. Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli sen sijaan tukea lattiaprofiilin avulla.

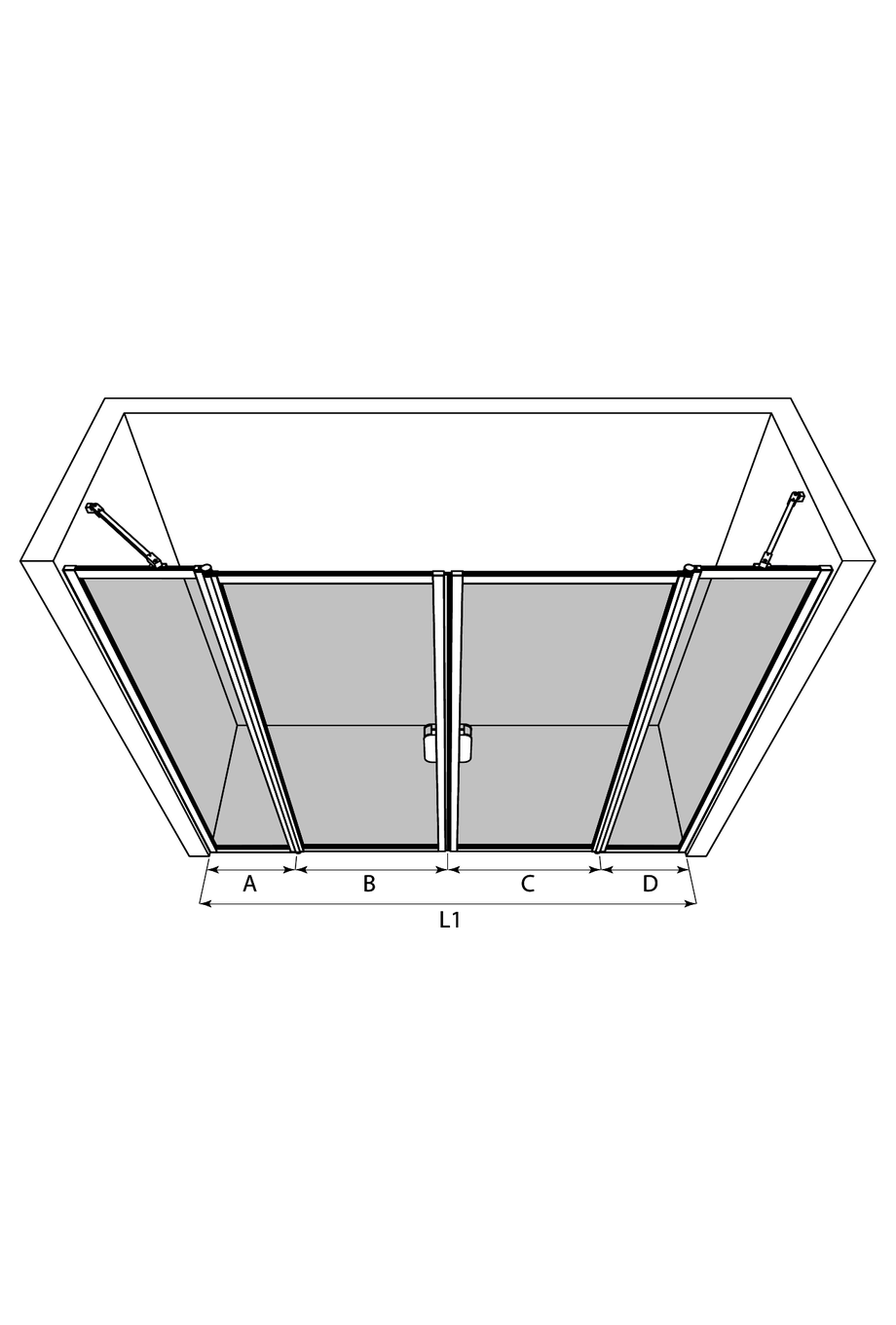

Tuotekoko

Tilanjakajan kiinteä seinä (A)

X

Tilanjakajan kääntyvä ovi (B)

X

Tilanjakajan kääntyvä ovi (C)

X

Tilanjakajan kiinteä seinä (D)

X

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1214mm
- Leveimmillään: 1228mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 33 mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli tukea lattiaprofiilin avulla.

Tuote

Tuotekoodi

Hinta

1

Bläk 744 New York

Tuotekoodi

744-61-1111

Hinta

0.00 €

2

Bläk 714 Tilanjakajan kiinteä seinä
Valkoinen/Kirkas/A=260 x 1950

Tuotekoodi

714 61 0026

Hinta

295.00 €

3

Blak 714 Tilanjakajan kääntyvä ovi
Valkoinen/Kirkas/B=347 x 1950

Tuotekoodi

714 61 1033

Hinta

295.00 €

4

Blak 714 Tilanjakajan kääntyvä ovi
Valkoinen/Kirkas/C=347 x 1950

Tuotekoodi

714 61 1033

Hinta

295.00 €

5

Bläk 714 Tilanjakajan kiinteä seinä
Valkoinen/Kirkas/D=260 x 1950

Tuotekoodi

714 61 0026

Hinta

295.00 €

6

Magneettitiiviste

Tuotekoodi

705 RL 0001

Hinta

40.00 €

7

YHTEENSÄ

Tuotekoodi

Hinta

1220.00 €

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1214mm
- Leveimmillään: 1228mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:

EAN: 6418379999063
