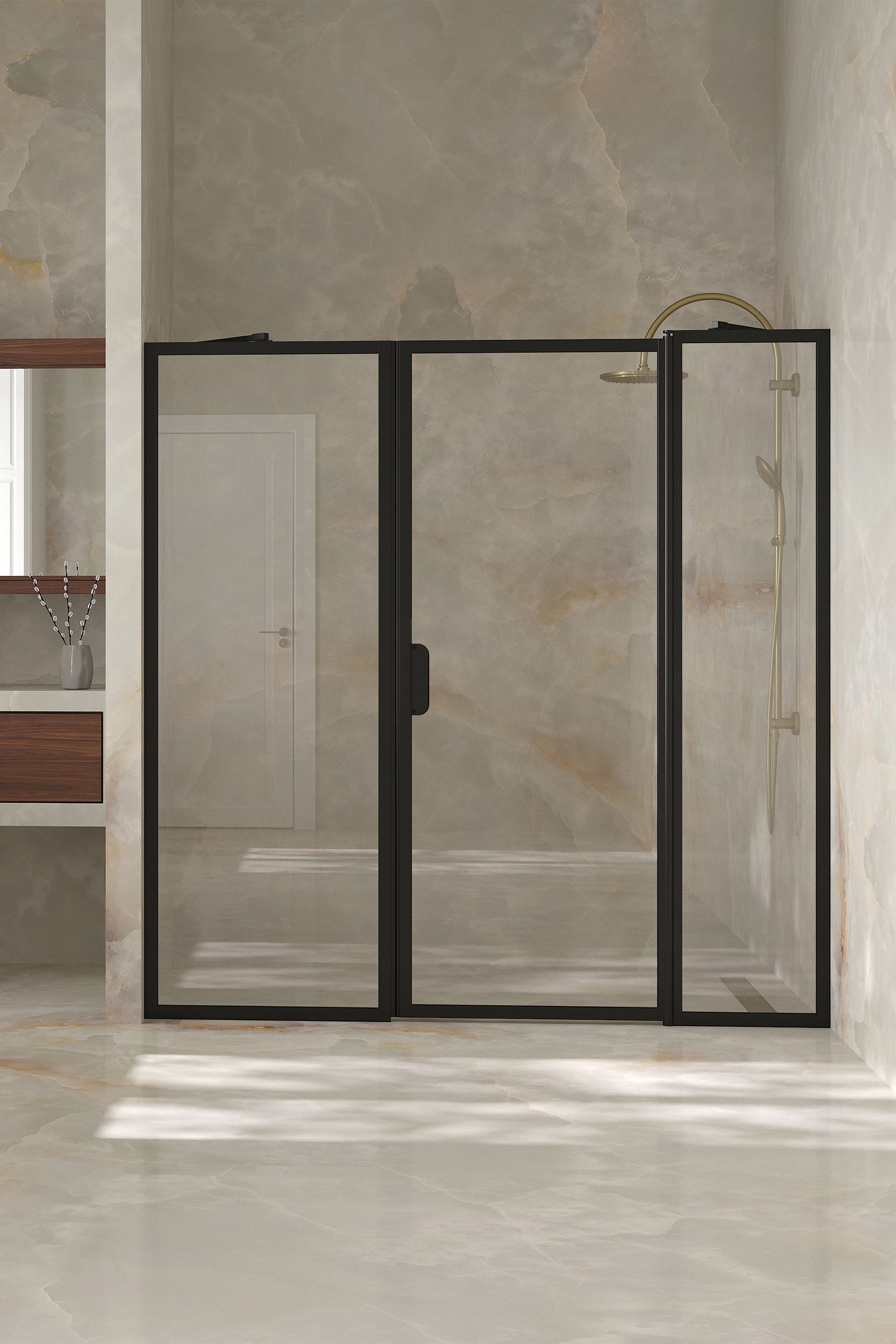

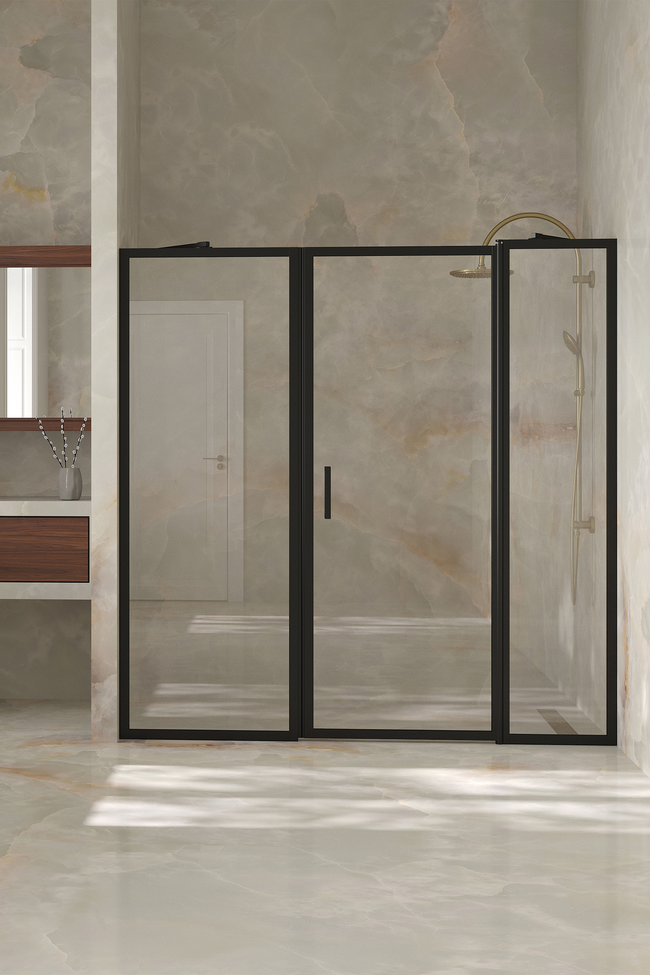

Bläk 741 New York

Tilanjakaja kiinteällä seinällä ja kääntyvällä ovella jossa kiinteä osa

Tilanjakaja koostuu kahdesta kiinteästä seinästä, joista toiseen on saranoitu kääntyvä ovi. Tuote soveltuu hyvin suihkusyvennykseen, jonka ulkopuolella on kalusteita molemmin puolin. Kiinteät seinät voidaan mitoittaa kalusteiden syvyyksien mukaan niin, että avattaessa ovi ei törmää kalusteisiin.

Ovi aukeaa ulospäin 90 astetta ja varustetaan säädettävällä keskityksellä. Keskitys pyrkii palauttamaan oven takaisin auki ja kiinni -asentoihin. Magneettitiivistepari pitää oven tiiviisti suljettuna suihkun aikana.

Seinä ja kiinteä ovipaneeli kiinnitetään rakennuksen seinään seinäkiinnityslistoilla suihkutilan molemmin puolin. Tukitanko asennetaan kiinteän paneelin yläreunasta ja ruuvataan rakennuksen seinään. Laahustiivisteet voidaan kiinnittää paneeleihin ja kynnyslista asentaa ovipaneelien alle vedenpidon parantamiseksi. Magneettitiivisteet asennetaan kumpaankin ovipaneeliin, jotta oven voi sulkea tiiviisti.

Icon

15 Arkipäivää

Icon

20 vuoden takuu

Valkoiset (RAL 9016) ja mustat (RAL 9005) pintakäsittelyvaihtoehdot profiileille ovat jauhemaalattuja. Tuotteessa käytettävät heloitukset kuten lattiahelat ja vinotuet ovat mustaksi maalattua messinkiseosta/valkoiset.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana.Maitolasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Maitolasista tuotetta valittaessa on syytä huomioida, että lasin etsattu pinta on arka naarmuille ja tahroille.

Tilanjakajan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Seinäkiinnitysprofiileissa on yhteensä 14mm säätövara. Säätövara voidaan käyttää rakennuksen seinien mahdollisen kallistuksen tasaamiseen sekä tilanjakajan sovittamiseksi asennusaukkoon. Aukkoon sovittamiseksi voidaan lisäksi käyttää yhtä tai kahta levennysprofiilia (lisävaruste). Yksi levennysprofiili kasvattaa tilanjakajan leveyttä 34mm(ovi), 40mmm(kiinteä seinä) ja se voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten. Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli tukea lattiaprofiilin avulla.

Tuotekoko

Tilanjakajan kiinteä seinä (A)

X

Tilanjakajan kääntyvä ovi (B)

X

Tilanjakajan kiinteä seinä (C)

X

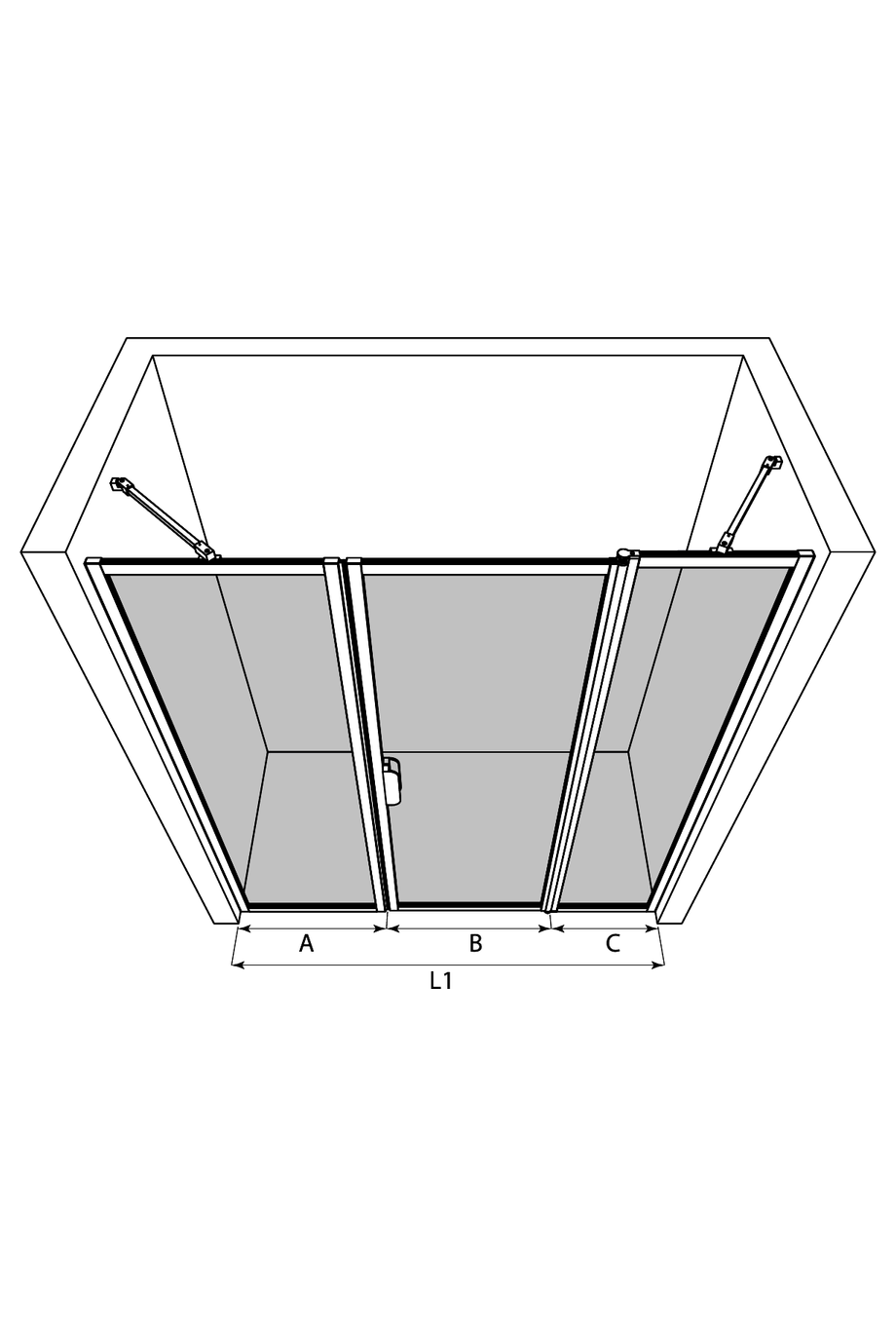

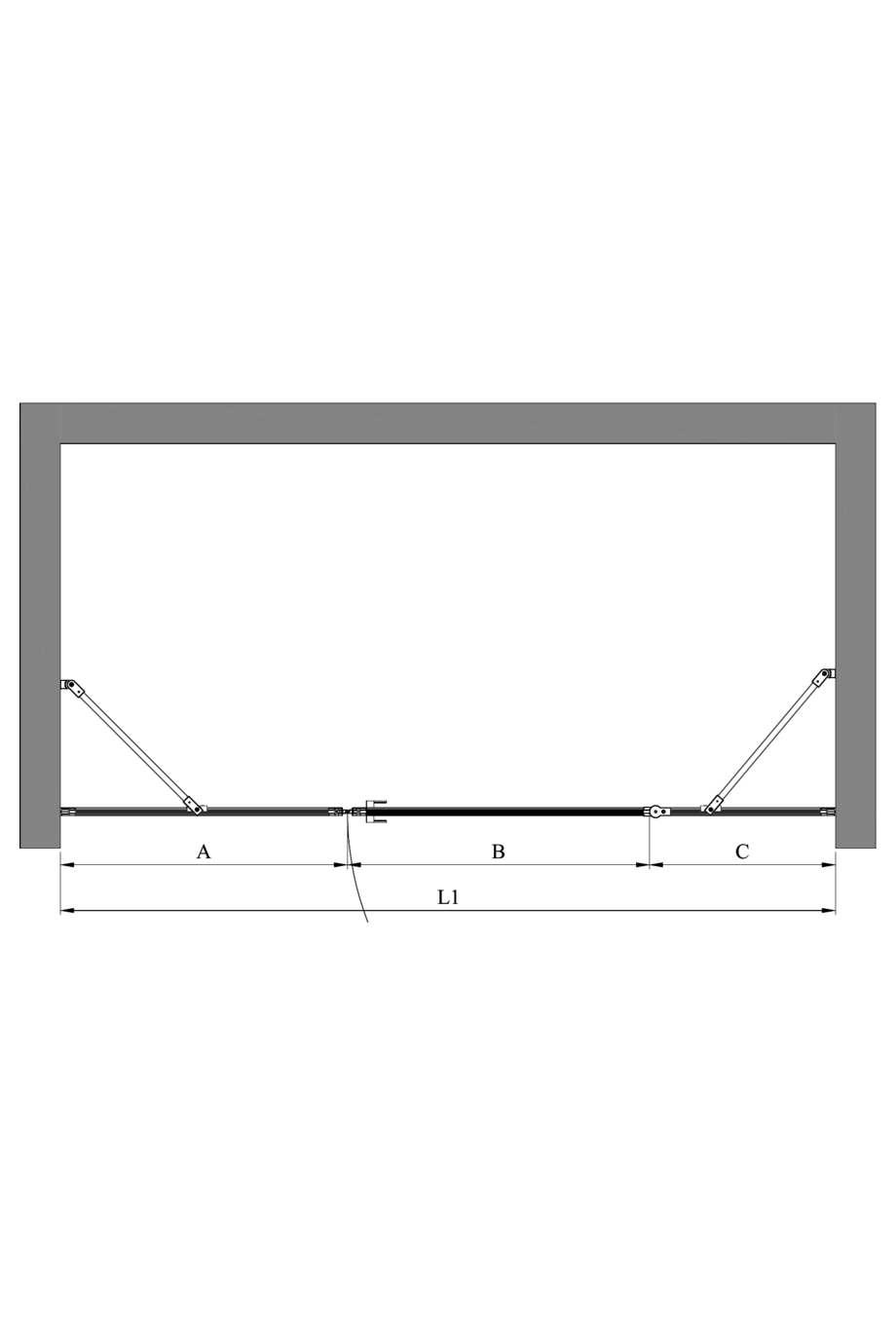

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1316mm
- Leveimmillään: 1330mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 28mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.Kiinteä paneeli tuetaan oletuksena säätöjalalla, joka sopii lattioille missä on kaatoa. Tapauksissa missä lattia on tasainen, voidaan paneeli tukea lattiaprofiilin avulla.

Tuote

Tuotekoodi

Hinta

1

Bläk 741 New York

Tuotekoodi

741-61-B11

Hinta

0.00 €

2

Bläk 711 Tilanjakajan kiinteä seinä
Valkoinen/Kirkas/A=709 x 1950

Tuotekoodi

711 61 0069

Hinta

560.00 €

3

Blak 714 Tilanjakajan kääntyvä ovi
Valkoinen/Kirkas/B=347 x 1950

Tuotekoodi

714 61 1033

Hinta

380.00 €

4

Bläk 714 Tilanjakajan kiinteä seinä
Valkoinen/Kirkas/C=260 x 1950

Tuotekoodi

714 61 0026

Hinta

380.00 €

5

Magneettitiiviste

Tuotekoodi

705 RL 0001

Hinta

0.00 €

6

YHTEENSÄ

Tuotekoodi

Hinta

1320.00 €

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1316mm
- Leveimmillään: 1330mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:

EAN: 6418379999001
