Forma 326

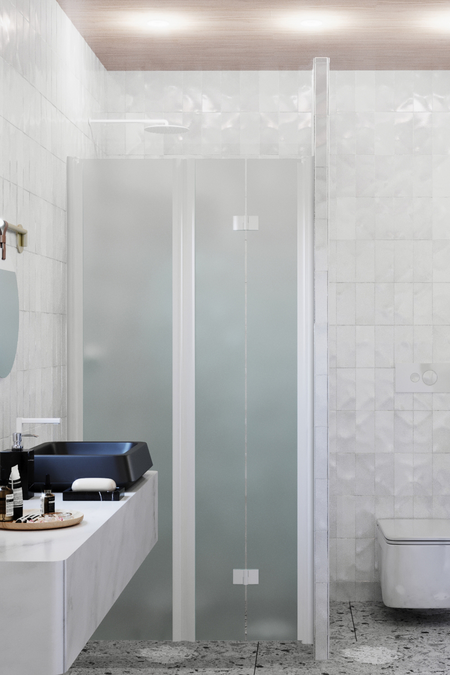

Tilanjakaja taittuvalla ovella ja kääntyvällä ovella jossa kiinteä osa

Tilanjakaja koostuu taittuvasta ovesta ja kiinteästä seinästä johon on saranoitu kääntyvä ovi. Tuote soveltuu hyvin suihkusyvennykseen, jonka vieressä on kaluste ja jossa ovet eivät välttämättä mahdu kunnolla avautumaan molemmin puolin. Taittuva ovi ei vaadi avautuakseen tilaa suihkutilan ulkopuolelta vaan ovi kääntyy taittaen suihkutilan sisään niin, että ovilasit laskostuvat pieneen tilaan rakennuksen seinää vasten. Kiinteä seinä ja oviaukko voidaan mitoittaa niin, että kiinteä suojaa kalustetta ja oviaukko on vapaaksi jäävän kulkutilan levyinen. Ovet voidaan mitoittaa symmetrisesti tai niin, että ovet ovat eri kokoiset. Kun suihku ei ole käytössä, ovet voidaan kääntää rakennuksen seinien suuntaisesti.Ovet kääntyvät molempiin suuntiin 90 astetta ja varustetaan säädettävillä keskityksillä. Keskitys pyrkii palauttamaan ovet takaisin auki ja kiinni -asentoihin. Taittuvan oven uloin lasi kääntyy lisäksi 180 astetta sisempään lasiin nähden jolloin oven lasit taittuvat toisiaan vasten suihkutilassa. Magneettitiivistepari pitää ovet tiiviisti suljettuna suihkun aikana.

Kiinteä seinä ja taittuva ovi kiinnitetään sivuista rakennuksen seiniin seinäkiinnitysprofiileilla. Kiinteä seinä tuetaan yläreunasta kulmaan asennettavalla vinotuella ja alareunasta lattiaan liimattavalla helalla. Kiinteän seinän lasin ja lattian väliin jää 25mm korkea rako. Lasin ja lattian väliin voidaan asentaa tiivistesokkeli (vakiovaruste), jolloin vesi ei pääse kulkemaan lasin alta. Ovilasien alareunoihin voidaan asentaa laahustiivisteet (vakiovaruste), jotka rajoittavat veden kulkua. Asennusohje

Icon

16 Arkipäivää

Icon

20 vuoden takuu

Lasin reunoihin kiinnitetyt profiilit valmistetaan alumiinista. Pintakäsittelyvaihtoehdoista valkoinen (RAL 9016) ja musta (RAL 9005) valmistetaan polttomaalaamalla. Harmaa ja kiiltävä ovat anodisoituja pinnoitteita. Profiilit hiekkapuhalletaan ennen anodisointia, jolloin anodisoitu pinta on mahdollisimman tasainen eikä siihen jää sormenjälkiä. Tuotteessa käytettävät heloitukset kuten lattiahelat ja vinotuet valmistetaan messinkiseoksesta jonka väritys vastaa valittua profiiliväriä. Mustan sekä valkoisen profiilin kanssa toimitetaan mustaksi tai valkoiseksi maalatut helat, kiiltävän profiilin kanssa kromatut sekä harmaan profiilin kanssa harjatulla nikkelillä pinnoitetut helat.

Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana. Kirkas, savu ja pronssi ovat sileäpintaisia ja läpinäkyviä laseja. Chinchilla, satiini ja reeded -lasit eivät ole täysin läpinäkyviä, yksityiskohdat eivät erotu lasin läpi. Chinchilla ja reeded -lasit ovat toiselta puolelta kuvioitu ja toiselta puolelta sileitä. Maitolasin toinen puoli on etsattu samettisen tuntuiseksi ja toinen puoli on sileä. Maitolasista tuotetta valittaessa on syytä huomioida, että lasin etsattu pinta on arka naarmuille ja tahroille.

Tilanjakajan koko voidaan valita vakiomitoista tai se voidaan valmistaa erikoismitoin. Seinäkiinnitysprofiileissa on yhteensä 35mm säätövara. Säätövara voidaan käyttää rakennuksen seinien mahdollisen kallistuksen tasaamiseen sekä tilanjakajan sovittamiseksi asennusaukkoon. Aukkoon sovittamiseksi voidaan lisäksi käyttää yhtä tai kahta levennysprofiilia (lisävaruste). Yksi levennysprofiili kasvattaa tilanjakajan leveyttä 34mm ja se voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten.

Tuotekoko

Tlanjakajan taittuva ovi (A)

X

Tilanjakajan kääntyvä ovi (B)

X

Tilanjakajan kiinteä seinä (C)

X

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1352mm
- Leveimmillään: 1387mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:


Tuotteessa on vakiovarusteena 33 mm korkea laahustiiviste. Lisävarusteena on saatavilla 50 mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000 mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10 mm ja leveys 16 mm.

Valitse vetimen malli:

Tuote

Tuotekoodi

Hinta

1

Forma 326

Tuotekoodi

326-61-111

Hinta

0.00 €

2

Forma 303 Tlanjakajan taittuva ovi
Valkoinen/Kirkas/A=597 x 2025

Tuotekoodi

303 61 0058

Hinta

540.00 €

3

Forma 304 Tilanjakajan kääntyvä ovi
Valkoinen/Kirkas/B=375 x 2025

Tuotekoodi

304 61 1036

Hinta

365.00 €

4

Forma 304/305 Tilanjakajan kiinteä seinä
Valkoinen/Kirkas/C=380 x 2025

Tuotekoodi

304 61 0038

Hinta

385.00 €

5

Forma hexagon handle chrome Kuusikulmainen vedin kromi

Tuotekoodi

F01 RL MMMM

Hinta

0.00 €

6

Magneettitiivistepari

Tuotekoodi

F06 6L 0001

Hinta

0.00 €

7

Forma hexagon handle chrome Kuusikulmainen vedin kromi

Tuotekoodi

F01 RL MMMM

Hinta

0.00 €

8

YHTEENSÄ

Tuotekoodi

Hinta

1290.00 €

Valittu yhdistelmä voidaan asentaa aukkoon (L1), jonka leveys on:
- Kapeimmillaan: 1352mm
- Leveimmillään: 1387mm
Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Yhdistelmän osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:

EAN:
