Infinia 268 (221x225)
Kaareva suihkunurkka kiinteällä seinällä ja taittuvalla ovella jossa kiinteä osa
Suihkunurkka koostuu kahdesta kiinteästä seinästä joista toiseen on saranoitu taittuva ovi. Tuote soveltuu hyvin suihkukulmaan, jonka ulkopuolella toisella sivulla on kaluste ja toisellakin sivulla tila on ahdas sekä suihkutilan ulko- että sisäpuolella. Taittuva ovi ei vaadi avautuakseen tilaa suihkutilan ulkopuolelta vaan taittuu pieneen tilaan suihkutilan sisälle rakennuksen seinän suuntaisesti. Kiinteä seinä, johon ovi on saranoitu voidaan mitoittaa suihkutilan sisäpuolella olevan kalusteen (esim. sekoittaja) mukaisesti niin, että ovi ei taittuessaan osu kalusteeseen. Toinen kiinteä seinä voidaan mitoittaa niin, että kiinteä suojaa suihkutilan ulkopuolella olevaa kalustetta.
Ovi kääntyy molempiin suuntiin 90 astetta ja varustetaan säädettävällä keskityksellä. Keskitys pyrkii palauttamaan oven takaisin auki ja kiinni -asentoihin. Uloin lasi kääntyy lisäksi 180 astetta sisempään lasiin nähden jolloin lasit taittuvat toisiaan vasten suihkutilan sisäpuolelle. Magneettivedinpari pitää oven tiiviisti suljettuna suihkun aikana.
Kiinteät seinät kiinnitetään sivuista rakennuksen seiniin seinäkiinnitysprofiileilla ja tuetaan yläreunoista kulmaan asennettavalla vinotuella sekä alareunasta lattiaan liimattavalla helalla. Kiinteiden seinien lasien ja lattian väliin jää 25mm korkea rako. Lasin ja lattian väliin voidaan asentaa tiivistesokkelit (vakiovaruste), jolloin vesi ei pääse kulkemaan lasien alta. Ovilasien alareunoihin voidaan asentaa laahustiivisteet (vakiovaruste), jotka rajoittavat veden kulkua. Asennusohje
19 Arkipäivää
20 vuoden takuu
Lasin reunoihin kiinnitetyt profiilit valmistetaan alumiinista. Pintakäsittelyvaihtoehdoista valkoinen (RAL 9016) ja musta (RAL 9005) valmistetaan polttomaalaamalla. Harmaa ja kiiltävä ovat anodisoituja pinnoitteita. Profiilit hiekkapuhalletaan ennen anodisointia, jolloin anodisoitu pinta on mahdollisimman tasainen eikä siihen jää sormenjälkiä. Tuotteessa käytettävät heloitukset kuten lattiahelat ja vinotuet valmistetaan messinkiseoksesta jonka väritys vastaa valittua profiiliväriä. Mustan sekä valkoisen profiilin kanssa toimitetaan mustaksi tai valkoiseksi maalatut helat, harmaan sekä kiiltävän profiilin kanssa kromatut helat.
Tuote valmistetaan 6mm -vahvuisesta karkaistusta turvalasista (EN 12150). Turvalasi voidaan käsitellä tehtaalla Cranith -kalkinestopinnoitteella. Pinnoitteen avulla lasi pysyy helpommin puhtaana.Kirkas ja savu ovat sileäpintaisia ja läpinäkyviä laseja.
Suihkunurkan koko valitaan vakiomitoista. Seinäkiinnitysprofiileissa on säätövaraa 20mm. Säätövaraa voidaan käyttää rakennuksen seinien mahdollisten kallistusten tasaamiseen tai suihkunurkan sivujen leveyksien kasvattamiseen ilmoitetusta vakiomitasta. Toisen tai molempien sivujen leveyksiä voidaan edelleen kasvattaa levennysprofiililla 34mm (lisävaruste). Levennysprofiili voidaan loveta esimerkiksi pintavesiputkien läpivientiä varten.
Tuotekoko

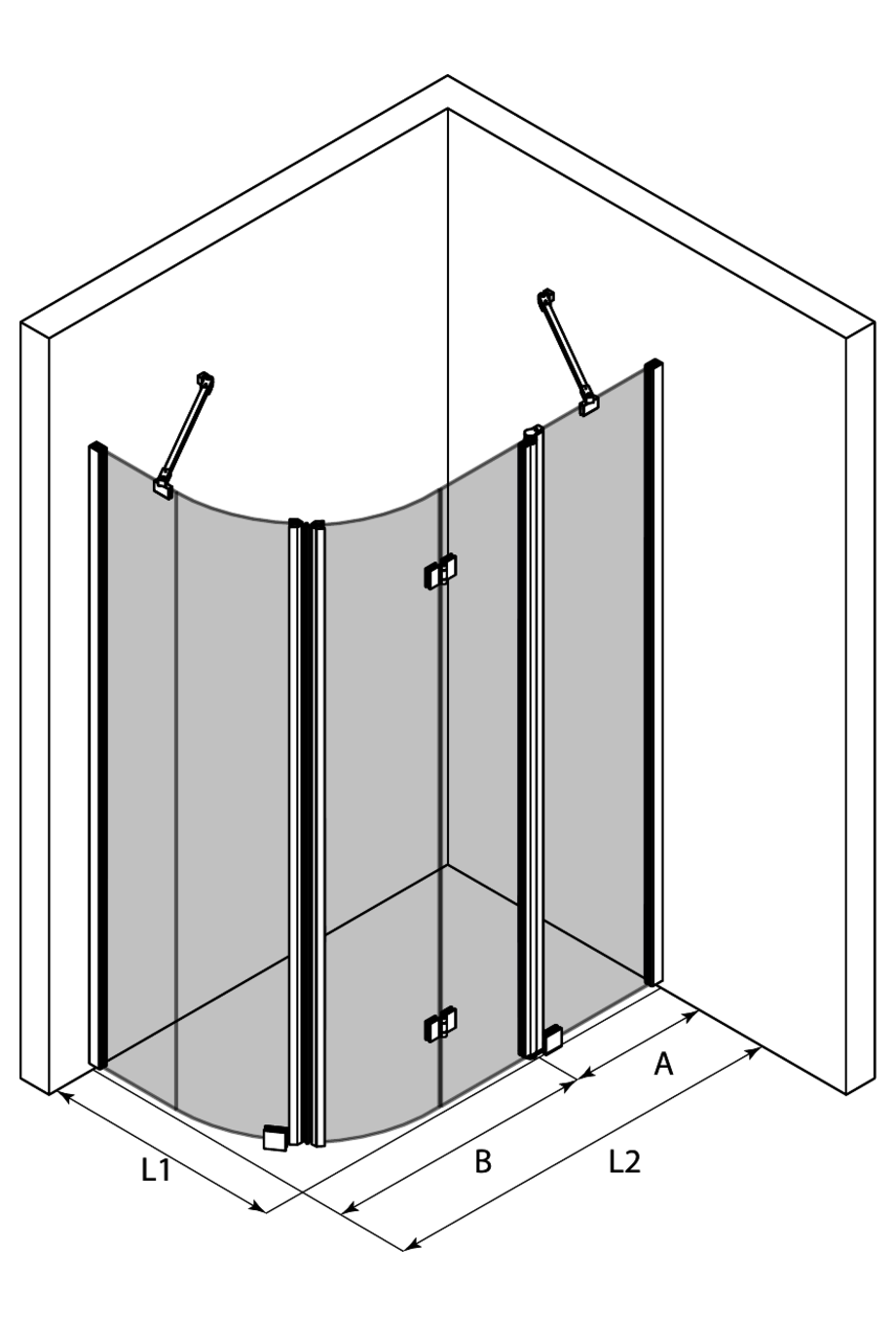

Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 665mm - 685mm
- Sivu L2 : 948mm - 968mm

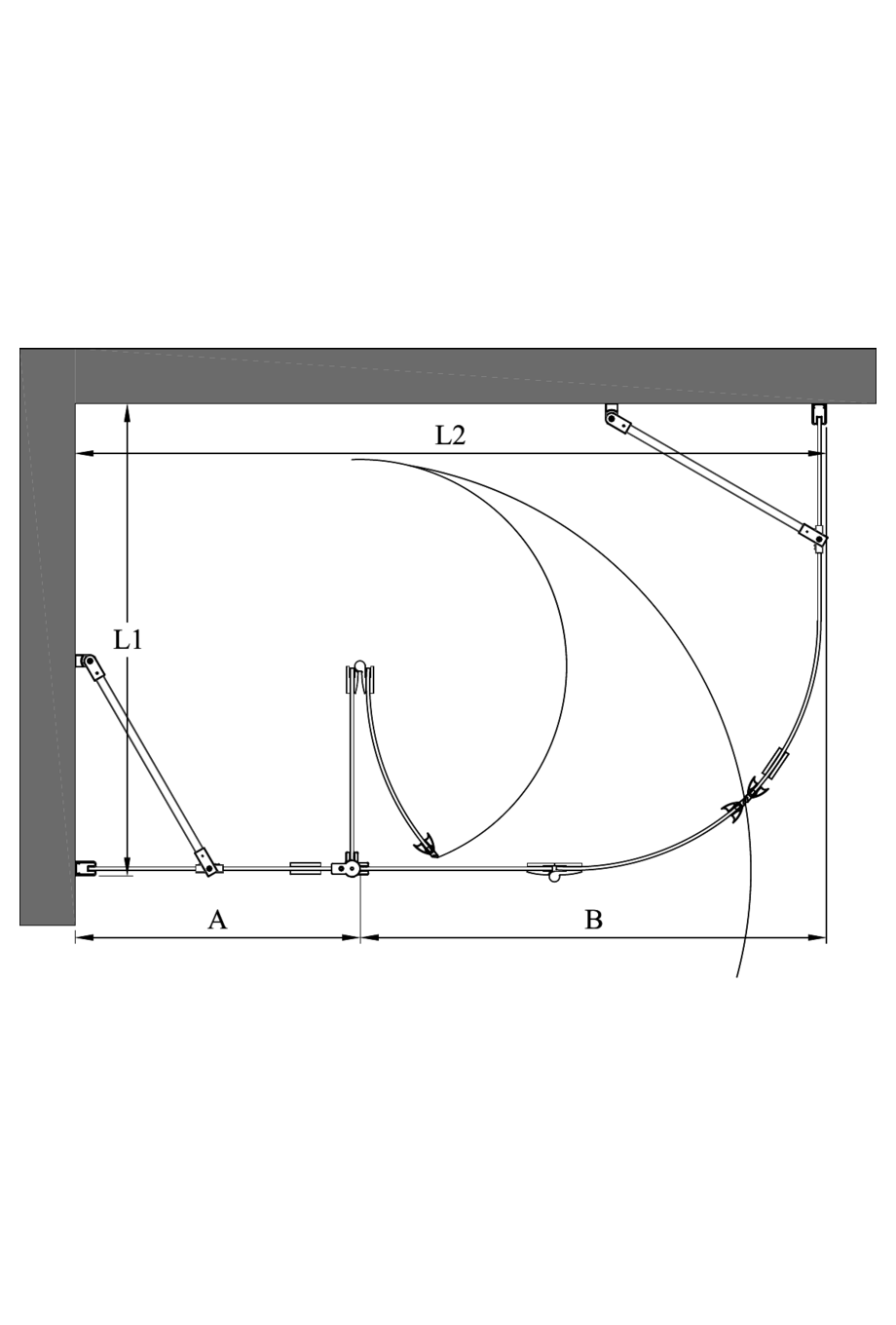

Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:
Tuotteessa on vakiovarusteena 28mm korkea laahustiiviste. Lisävarusteena on saatavilla 50mm korkea laahustiiviste suihkutiloihin, joissa lattiakaadot ovat normaalia suuremmat. Laahustiivisteen pituus on 1000mm ja se katkaistaan sopivan mittaiseksi paikan päällä. Tuotteen vedenpitoa voidaan parantaa asentamalla oven alle kynnysprofiili. Kynnysprofiili sahataan paikan päällä sopivaan mittaan ja asennetaan lattiaan liimaamalla. Muotoillun kynnyksen korkeus on 10mm ja leveys 16mm.Korkopala voidaan kiinnittää lattiahelan pohjaan, jolloin sitä saadaan nostettua 10mm.
Tuote
Tuotekoodi
Hinta
1
Infinia 268 (221x225)
Tuotekoodi
268-61-111
Hinta
0.00 €
2
Infinia 221 Suihkunurkan kiinteä seinä
Valkoinen/Kirkas/L1=665 x 1900
Tuotekoodi
221 61 0050
Hinta
450.00 €
3
Infinia 214/215/224/225 Suihkunurkan kiinteä seinä
Valkoinen/Kirkas/A=217 x 1900
Tuotekoodi
214 61 0022
Hinta
350.00 €
4
Infinia 225 Suihkunurkan taittuva ovi
Valkoinen/Kirkas/B=731 x 1900
Tuotekoodi
225 61 1058
Hinta
570.00 €
5
Magneettivedin
Tuotekoodi
913 6L 0001
Hinta
40.00 €
6
Magneettivedin
Tuotekoodi
913 6L 1001
Hinta
40.00 €
7
YHTEENSÄ
Tuotekoodi
Hinta
1450.00 €
Valitun yhdistelmän asennusmitat ovat säätövarat huomioiden:
- Sivu L1 : 665mm - 685mm
- Sivu L2 : 948mm - 968mm
Asennusmitta tarkoittaa seinäkiinnitysprofiilin uloimman sivun sijaintia rakennuksen seinällä suihkutilan kulmasta mitattuna. Seinäkiinnitysprofiilin rakennuksen seinää vasten tulevan sivun leveys on 22mm. Mitat saattavat poiketa ilmoitetuista, jos säätövaraa on käytettävä rakennuksen seinien kallistuksen tasaamiseen. Huom! Suihkunurkan osat voidaan asentaa myös toisin päin kuin mitä pohjakuvassa on esitetty.:
